Так как у пулеметчика нет возможности подсчитать скорость и высоту атакующих самолетов, то для руководства при стрельбе делается общая таблица IV упреждений.

Упреждения применяют, пользуясь длиной цели, какой она кажется пулеметчику, как единицей измерения. Имеющаяся у пулеметчика возможность рассеять свои залпы автоматического огня возмещает ошибки в упреждении, которые могут иметь место при применении вышеуказанной таблицы.

Скорость самолета	Высота самолета
миль/час	км/час	От 100 до 600 ф. (от 91,4 до 548 м.)	От 600 до 1000 ф (от 548 до 914 м.)	Свыше 1000 ф. (свыше 914 м.)
200	322	20 длин цели	10 длин цели	5 длин цели

Техника огня.

При стрельбе по воздушным целям, пулеметчик должен придерживаться следующей техники:

а. Для стрельбы по прямо-пикирующим самолетам, прямо-подымающимся самолетам или самолетам, находящимся на высоте ниже 100 фт. (91,4 м.), пулеметчик целится в центр самолета и выпускает залпы автоматического огня.

Для стрельбы по всем другим самолетам, пулеметчик прицеливается в самолет, выбирает надлежащее упреждение в направлении движения самолета и производит короткие очереди.

Список деталей, необходимых для ремонта и содержания в исправности 36 пистолет-пулеметов М1928 А1 кал. 45 Томпсона в течение семидневной усиленной работы

(по американским данным)

Индекс детали или № чертежа	Наименование детали	Количество	Вес детали (в фунт.)
51―63	Пистолет-пулемет Томпсона М1928А1, кал. 45	4*	10,75
Детали для пистолет-пулемета
1D	Узел рамы	3	0,44
1А	Ствол	36	0,75
11А	Стебель затвора	5	1,04
7Н	Узел защелки для магазина	4	0,08
37G	Узел собачки для каретки прицела	6	•
37С	Кольцо винта целика	5	•
39А	Компенсатор отдачи (Cutts)	3	0,35
6D	Размыкатель	10	0,02
4В	Отражатель	10	0,01
15А	Выбрасыватель	15	0,01
36F	Окуляр	3	•
17D	Цевье	5	0,25
13D	Задняя рукоятка	5	0,19
14В	Курок	5	0,02
4D	Защелка рамы	6	•
―	Узел планки для прицела	3	0,09
16А	Спусковой рычаг	4	0,04
3А	Замок	3	0,07
―	Узел магазина для 50-ти патронов	20	2,63
―	Узел масленки казенника	8	0,11
17В	Буфер	5	•
17А	Направляющий стержень возвратной пружины	3	0,13
14А	Боек	15	0,02
14D	Ось курка	5	•
36А	Шпилька основания прицела	3	•
36G	Стопорная шпилька рамки прицела	5	•
16С	Ось регулятора стрельбы	5	0,02
―	Узел оковки затылка приклада	3	0,24
7К	Узел пружинной пластины с осями	6	0,09
37М	Узел нажима для рамки прицела	3	•
28В	С-образная шайба для крепления вращающегося диска магазина	10	•
16D	Регулятор стрельбы	10	•
7А	Предохранительная защелка	5	0,03
34G	Винт большого размера для оковки затылка приклада	4	0,02
34Н	Винт малого размера для оковки затылка приклада	4	•
32D	Длинный винта для оковки затылка приклада	3	0,03
32Е	Короткий винт для оковки затылка приклада	3	0,02
17Е	Винт для цевья	3	0,02
13D	Винт для задней рукоятки	3	0,07
37Н	Винт для каретки собачки прицела	4	•
21С	Винт для поворотного крючка подвесного ремня	4	•
23Е	Винт для пластины поворотного крючка подвесного ремня	8	•
6А	Спусковая защелка	6	0,12
36С	Каретка прицела	3	0,01
9А	Пружина размыкателя	10	•
14С	Пружина ударника	15	•
9F	Пружина защелки рамы	10	•
9D	Пружина собачки магазина	15	•
37F	Пружина нажима для прицела	6	•
17D	Возвратная пружина	20	0,03
9В	Пружина спусковой защелки	15	•
16В	Пружина спускового рычага	15	•
9С	Пружина спускового крючка	15	•
―	Узел приклада	5	1,65
―	Узел поворотного крючка для подвесного ремня	8	0,06
6С	Спусковой крючок	6	0,13
6В	Выключающая собачка	6	0,05
32F	Шайба для винта приклада	8	•

* Не включает вес магазина.

• Указывает вес меньшее 0,01 фунта.

Рис. 1. Общий вид (справа) пистолет-пулемета Томпсона

Рис. 2. Пистолет-пулемет Томпсона (разрез):

1 — возвратная пружина; 2 — направляющий стержень; 3 — буфер; 4 — пружина бойка; 5 — боек; 6 — выбрасыватель; 7 — отражатель; 8 — курок; 9 — ось курка; 12 — стебель затвора; 13 — замок; 14 — взводной крючок; 15 — спусковой рычаг; 16 — выключающая собачка; 17 — спусковой рычаг; 18 — спусковая защелка; 19 — предохранительная защелка; 20 — пружина спусковой защелки; 21 — пружина; 22 — пружина спускового крючка; 23 — пружина размыкателя; 24 — регулятор стрельбы; 25 — ось регулятора; 26 — пружина собачки магазинной коробки; 27 — рукоятка; 28 — винт рукоятки; 29 — размыкатель; 30 — рама; 31 — пластина с осями; 32 — собачка магазинной коробки; 33 — цевье; 34 — ползун; 35 — защелка рамы; 36 — шпилька; 37 — пружина защелки; 38 — винт; 39 — винт; 40 — петля для ремня (в сборе); 46 — оковка; 49 — пружина; 51 — приклад; 52 — ствольная коробка; 53 — основание для прицела; 54 — шпилька прицела; 55 — крепление цевья; 56 — прицельная рамка (в сборе); 59 — компенсатор; 60 — мушка; 61 — шпилька; 62 — ствол; 63 — защелка приклада

Рис. 3. Детали затвора

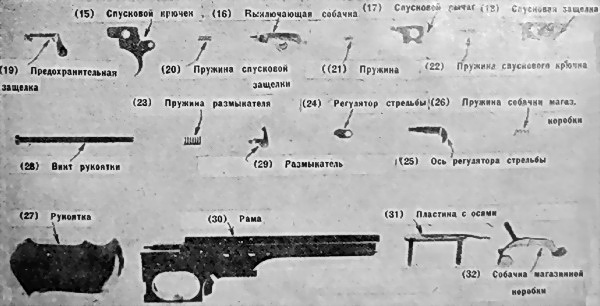

Рис. 4. Детали спускового механизма и рамы

Рис. 5. Детали приклада

Рис. 6. Детали ствольной коробки и ствола

Рис. 7. Детали магазина на 50 патронов

< image l:href="#"/>

Рис. 8. Детали магазина на 20 патронов

Рис. 9. Футляр для хранения принадлежностей и запасных частей

Рис. 10. Тканый пояс

Рис. 11. Сумка с 4-мя карманами для магазинов с 20-ти патронами

Рис. 12. Сумка с 5-ю карманами для магазинов с 20-ти патронами

Рис. 13. Сумка для магазина с 50-ю патронами

Рис. 14. Сумка для магазина с плечевым ремнем

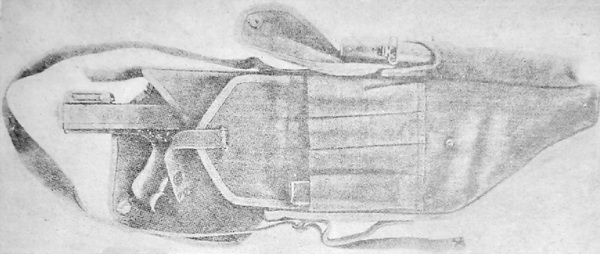

Рис. 15. Сумка для ношения пулемета с кобурой для приклада и карманами для 4-х магазинов с 20-ю патронами в каждом

Рис. 16. Чехол на казенную часть

< image l:href="#"/>

Рис. 17. Пояс с 5-ю карманами для магазинных коробок с 20-ю патронами и магазинной коробки с 50-ю патронами

Рис. 18. Патроны

Рис. 19. Положение при стрельбе стоя

Рис. 20. Положение при стрельбе с колена

Рис. 21. Положение при стрельбе лежа
