Для производства взрыва ВВ электрическим способом необходимо иметь электродетонаторы, электрические провода и источники тока, проверочные и измерительные электроприборы.

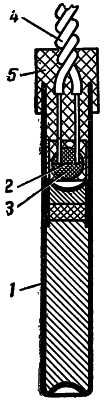

Электродетонатор (рис. 12) представляет собой капсюль-детонатор, смонтированный в одной гильзе с электровоспламенителем (электрозапалом). Основной частью электровоспламенителя является мостик, представляющий собой тонкую проволочку, припаянную к концам жил двух изолированных проводов. Мостик окружен воспламенительным составом в виде твердой капельки, покрытой водоизолирующим слоем, и помещен в гильзу, где закреплен мастикой.

При пропускании электрического тока мостик электровоспламенителя накаливается и воспламеняет капельку, вспышка которой вызывает взрыв капсюля-детонатора.

Военные электродетонаторы имеют платино-иридиевый мостик и металлическую гильзу, в гражданских образцах применяется мостик из константана (сплава меди с никелем), а гильзы бывают картонные. Кроме электродетонаторов мгновенного действия, существуют электродетонаторы, взрывающиеся с замедлением в несколько секунд с момента пропускания тока. В таких электродетонаторах между капелькой воспламенительного состава и инициирующим взрывчатым веществом капсюля-детонатора помещен маленький отрезок огнепроводного шнура.

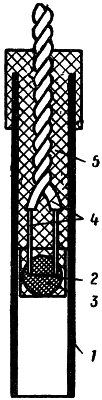

Выпускаются электровоспламенители (рис. 13) и в виде самостоятельных изделий, без капсюлей-детонаторов, вместо гильзы они имеют трубку и притом несколько большего диаметра, чем гильза электродетонаторов. Это делается для того, чтобы в случае необходимости в трубку электровоспламенителя можно было вставить капсюль-детонатор для изготовления электродетонатора в полевых условиях. До употребления открытый конец трубки электровоспламенителя закрывается пробкой от попадания влаги.

Электровоспламенители и электродетонаторы очень боятся сырости. Их хранят в картонных коробках по 20 шт., картонные коробки укладываются в цинковые.

Правила обращения с электродетонаторами такие же, как и с капсюлями-детонаторами. Электровоспламенители в обращении совершенно безопасны, но при их срабатывании дульце трубки следует направлять в сторону во избежание ожогов.

Электродетонаторы и электровоспламенители обладают определенными электрическими характеристиками, называемыми параметрами, знание которых необходимо для обеспечения безотказности взрыва. Важнейшими параметрами электродетонатора (электровоспламенителя) являются расчетная сила тока воспламенения и расчетное сопротивление.

Безопасный ток, допускаемый при проверке электродетонаторов, не должен превышать 0,5 а.

Расчетная сила постоянного тока, обеспечивающая надежный взрыв одиночного электродетонатора с платино-иридиевым мостиком, должна быть в пределах от 0,5 до 5 а. При меньшем токе температура нагрева мостика может оказаться недостаточной для загорания капельки воспламенительного состава. При большем токе мостик может перегореть раньше, чем капелька успеет воспламениться.

Сопротивление мостика электродетонатора, измеряемое омметром, в холодном состоянии бывает в пределах 1–2 ом. При пропускании тока мостик нагревается и сопротивление его увеличивается примерно в 1,5 раза и составляет около 2,5 ом. Это сопротивление и является расчетным.

Когда нужно произвести одновременный взрыв группы электродетонаторов, то делается их калибровка, т. е. подбор электродетонаторов с одинаковым сопротивлением. Разница в величинах сопротивлений электродетонаторов, включенных в одну группу, допускается не более 0,1 ом. Если разница окажется более допустимой, то может произойти взрыв электродетонатора с наибольшим сопротивлением и размыкание цепи, а остальные электродетонаторы не взорвутся.

Калибровка электродетонаторов производится большим омметром, проверка целости нити мостика — малым омметром. В целях безопасности электродетонаторы при проверке или калибровке зарываются на 10–15 см в землю, помещаются за щиток из досок, железа или в металлическую трубку во избежание поражения осколками гильзы, разлетающимися на расстояние до 30 м.

Провода служат для передачи электрической энергии от источника тока к электродетонаторам. Наиболее удобно пользоваться саперными проводами: одножильным СП-1 и двужильным СП-2.

Каждая жила состоит из семи медных луженых проволок общим сечением 0,75 мм2. Провод имеет резиновую изоляцию и оплетку. Сопротивление 1 км одной жилы — 25 ом, вес провода СП-1 — 30 кг, СП-2 — 45 кг. Саперный провод бывает свернутым в бухты или намотанным на металлические катушки.

Перед прокладыванием сети из проводов производят их проверку на целость жилы и исправность изоляции.
