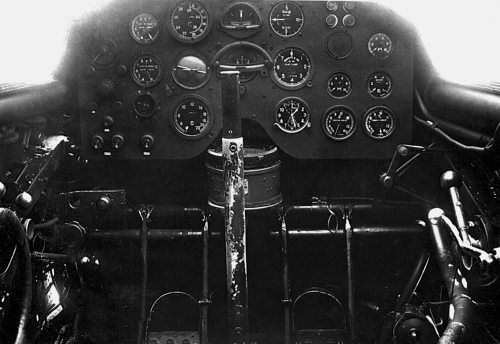

Приборная доска и управление первого пилота самолета РД-2. В центральной нижней части приборной доски на нактоузе (как на морских судах) установлен магнитный компас АН-1. Большие качающиеся педали управления ставились на всех самолетах ЦАГИ того периода. Ручку управления самолетом заменили на штурвал лишь в мае 1935 г.

А вот так происходила смена пилотов: «Но вот Валерий уже устал, просит смены. По масляному баку к нему пробирается Георгий. Начинается смена. Чкалов на своем сиденье первого летчика отодвигается влево и, придерживая рукой штурвал, переносит обе ноги на левую педаль. Георгий протискивает свои ноги правее летчика – ставит их на правую педаль. Затем Чкалов откидывается назад и вылезает из передней кабины. Смена летчиков трудна. Но Байдуков уверял, что сменяться таким образом даже интересно – отвлекаешься от однообразного длительного полета.

Байдуков, Чкалов и Беляков у своего самолета РД-2. Позднее этот снимок был наиболее востребован советской прессой.

…За спиной первого летчика, на уровне его сиденья, находится масляный бак. Бак занимает в пилотской кабине пространство более метра. Над ним откидная полка. Бак и полка – это место для лежания в самолете. Непосредственно за сиденьем летчика на стенке кабины укреплена небольшая металлическая черная коробочка. Называется она РРК. Это – распределительно – регуляторная коробка электрического самолетного хозяйства. Электричество добывается динамо – машиной, установленной на моторе. Кроме нее имеется большой аккумулятор емкостью на 65 ампер – часов. Электрическое оборудование устроено хитро. Если динамо – машина вырабатывает ток с избытком, то ток через реле идет на дозарядку аккумулятора. Если, наоборот, динамо – машина дает ток недостаточно (а это может быть, например, при электрифицированном подъеме шасси), то реле часть тока берет дополнительно от аккумулятора.

Я и Георгий очень внимательно изучили эту черную коробочку. Кто знает, в полете могут возникнуть перебои, и они приведут к отсутствию тока. В полете Москва – остров Удд у меня была такая неприятность: прекратилась подача тока на радиостанцию. Но так как мы хорошо знали устройство самолета, то быстро обнаружили неисправность и устранили ее.

За масляным баком в кабине стоит высокая прямоугольная рама; в нее заключена приемно – передающая радиостанция. У нас один передатчик для волн от 20 до 40 м и от 50 до 80 м. Приемников два. Один – прошлогодний, выдержавший испытание, – супергетеродин; он дает устойчивый, мелодичный прием земных станций. Другой – новый, поменьше, но гораздо большего диапазона, всеволновый. Он принимает волны от 15 до 2000 м. К нему мы еще не привыкли – взяли его как запасной. Возле радиостанции проходят тяги от элеронов. Здесь надо двигаться осторожно. Георгий уже не раз дергал меня за ногу, когда я пытался наступить на тягу.

А дальше – штурманская кабина с четырьмя оконцами по бокам. Над моей головой – целлулоидный колпак. Через него солнце ярко освещает самый важный прибор на нашем самолете – солнечный указатель курса. Этот прибор напоминает теодолит; в нем есть часы со стрелками. Часы всегда должны показывать среднее солнечное время, соответствующее меридиану, на котором в данный момент находится самолет. Это мое штурманское дело следить за тем, чтобы часы показывали правильное время. Для этого я должен знать долготу, на которой находится самолет, и переставлять стрелки часов. Солнечный указатель курса позволит вести самолет вдоль любого выбранного меридиана. В районе Северного полюса мы значительно приблизимся к магнитному полюсу, магнитные компасы будут работать все хуже и хуже, давать неверные показания. Самолет, уклонившись от правильного пути, может занять неизвестное для экипажа положение. Из-за этого дальнейший учет магнитного склонения будет неправильным, самолет может уклониться от курса. Плохая работа магнитных компасов особенно скажется на участке от Северного полюса до берегов Канады. Вот тут-то нас и выручит солнечный указатель, по которому мы будем выдерживать курс.

Мое штурманское сиденье – это небольшой цилиндрический бак, вроде ведра. В нем 30 л воды с примесью спирта. Эта смесь нужна нам на тот случай, если в радиаторе и в системе водяного охлаждения воды окажется недостаточно. Я буду сидеть на круглой кожаной подушечке, положенной на крышку ведра. Водой я не заведую. Подкачивать ее будет летчик с помощью небольшого альвейера (ручного насоса).

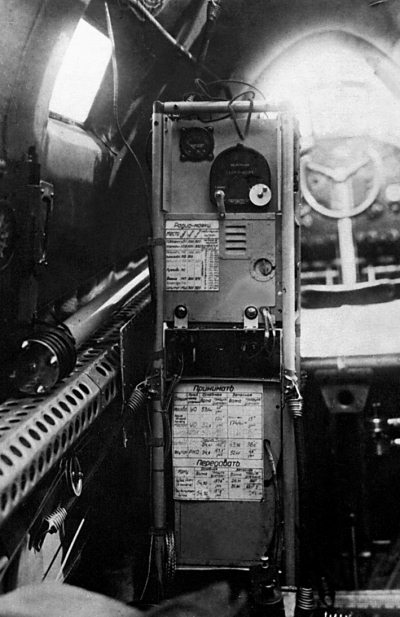

Пилотская кабина АНТ-25 после модернизации в 1935 г. На переднем плане радиостанция РРД с прикрепленными прямо на блоках краткими инструкциями пользования: перечнем радиомаяков, диапазонами и очередностью переключения на разных удалениях от наземных станций. На левом борту смонтированы кожухи отопления и вентиляции

Справа от меня к стенке кабины прикреплен откидной столик. На нем – большой медный ключ для радиостанции. Ключ мягок в пользовании и очень удобен для радиопередачи. На столик, когда мы взлетим, я положу бортовой штурманский журнал. В него буду время от времени записывать курс, часы, местонахождение самолета, воздушную скорость, высоту полета, обороты мотора, температуру наружного воздуха, показания бензосчетчика. Под моим столиком лежит оптический визир. Иногда я буду открывать круглое отверстие под ногами, вставлять в него визир и производить измерение. Таким образом, я узнаю путевую скорость самолета, в какую сторону его сносит ветер.

Но визиром я смогу пользоваться только тогда, когда будет видно землю. Если же ее не видно (а это в дальних перелетах бывает часто и на продолжительное время), то местонахождение самолета я буду определять с помощью секстана. Мне придется для этого сделать несколько наблюдений Солнца. Секстан хранится в специальном ящичке позади моего сиденья. Тут же, поблизости, на кронштейне укреплен другой ящик, в котором на резиновых подушечках покоится хорошо выверенный хронометр. Штурман должен знать точное время. Наш экипаж будет жить по гринвичскому времени, которое отстает от московского времени на три часа.

В моей кабине, кроме того, имеется высотомер и указатель скорости. А немного далее, около хвостовой части, в стенки кабины вделаны карманы и сумки. В них уложены пронумерованные карты.

Что касается нашего снаряжения, то оно размещено в крыльях. Там лежат в прорезиненных мешках: продукты на полтора месяца, спальные меховые мешки, рюкзаки, ружья, револьверы, патроны, примус, кастрюли, сковородки, канадские лыжи, топорик, лопата, альпеншток для расчистки льда, электрические фонарики, шелковая палатка.
