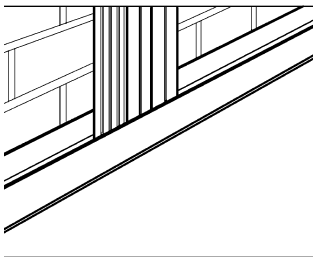

Рис. 24. Установка стоечного профиля

После подгонки и установки всех профилей каркаса выполняется разводка необходимых коммуникаций (труб, электропроводов или жгутов, слаботочной проводки и т. д.), используя специальные отверстия в спинках стоечных профилей.

К собранному металлическому каркасу шурупами-саморезами крепятся гипсокартонные листы (рис. 25) с шагом крепления около 250 мм, учитывая, что если полки профилей по всей длине имеют три продольные канавки, то средняя указывает место стыка гипсокартонных листов, а две боковые служат для центровки вворачиваемых шурупов. При обшивке в два слоя расстояние между шурупами крепления первого слоя увеличивается в три раза – до 75 см.

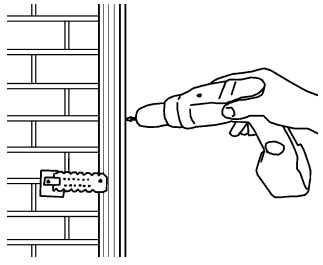

Рис. 25. Крепление гипсокартонных листов к каркасу

Крепление гипсокартонных листов к стоечным профилям осуществляется по направлению к их открытой части. Шурупы-саморезы сначала вворачиваются в полку профиля вблизи спинки и лишь потом – у противоположного края. В другом случае полка профиля может прогнуться внутрь.

Все боковые кромки гипсокартонных листов должны быть ровными и тщательно подогнанными по размерам. Для быстрого и качественного монтажа листы гипсокартона предварительно разметьте и, если надо, обработайте (просверлите отверстия под розетку и т. д.).

Если предусматриваются горизонтальные швы, то они должны быть смещены относительно друг друга по высоте. Если же речь идет о монтаже однослойной стены, горизонтальные швы гипсокартонных плит располагаются на металлическом профиле.

При облицовке дверных, оконных и прочих проемов полка профиля устанавливается так, чтобы она совпадала с границей проема, гипсокартонная плита ровно обрезается по краю и монтируется к месту.

Важно помнить о том, что шов гипсокартонных плит не должен располагаться на стойках, к которым прикрепляется дверная коробка. Место их соединения всегда должно находиться на промежуточной стойке, устанавливаемой над горизонтальной балкой.

Здесь речь пойдет об отделке с применением разновидности гипсокартона – композитной декоративной плиты ПОГ (от «панель отделочная гипсокартонная»). Одним из основных строительных элементов системы ПОГ является панель отделочная гипсокартонная, изготавливаемая в соответствии с техническими условиями ТУ 400-1-31-90 из гипсокартонных листов с приклейкой на лицевой стороне отделочного материала различной фактуры. В зависимости от вида отделочного материала, применяемого в качестве лицевого слоя, панели разделяются на типы. Например, ПОГ-V – панели с покрытием из декоративного материала «Плетекс».

Панель отделочная гипсокартонная относится к группе горючих материалов и предназначена для облицовки поверхностей стен и перегородок из железобетонных панелей, кирпича, дерева, в том числе оштукатуренных.

Некоторые характеристики панелей: длина – 2500 мм, ширина – 600 или 500 мм, толщина – 12,5 или 10 мм, предел прочности при изгибе —105 кгс/см2, вес 1 м2 в пределах 8,5 кг – 10 кг.

Каркас системы ПОГ состоит из следующих элементов:

• для облицовки С511 – профиль направляющий (ПН) и профиль стоечный (ПС);

• для облицовки С512 – профиль облицовочный (ПО).

Профили изготавливаются длиной 2,5–6,0 м из рулонной оцинкованной стали толщиной 0,5–0,7 мм и представляют собой длинномерные элементы швеллерообразного сечения (ПН, ПС) и L-образного сечения (ПО);

• для облицовки С521 – брус сечением 40 х 25 мм (в поставку не входит).

Следующим элементом облицовки ПОГ является раскладка, которая представляет собой длинномерные элементы длиной 2,5 м из поливинилхлорида (ПВХ) с сечением в виде двутавра, а в варианте отделки С531 – таврового сечения. Все отделочное оформление элементов системы ПОГ в полном объеме производится на предприятии, что исключает производство отделочных работ на объекте. Благодаря широкому выбору расцветок панелей и легкости монтажа применение системы ПОГ при отделке помещений приносит ощутимую экономию времени, сил и средств при производстве отделочных работ различного назначения.

Электрические кабели (штатная электросеть, телефонные, телевизионные, охранно-пожарной сигнализации и т. д.) располагаются таким образом, чтобы им не угрожала опасность быть поврежденными острыми краями обрезанной стали каркаса или шурупами во время крепления гипсокартонных листов. Поэтому запрещается проводить кабели внутри стоек. Там, где провода, кабели и жгуты соприкасаются с конструктивными элементами каркаса, необходимо обеспечивать дополнительную изоляцию как с помощью изоляционной ленты, так и специальных гофрированных и гладких пластиковых шлангов и труб.

Немаловажным этапом в процессе работы является подгонка профилей по длине. Это без проблем делается при помощи ножниц по металлу, причем не имеет особого значения, насколько аккуратно был нарезан профиль, – все недостатки закроет гипсокартон, следует только обратить внимание – нет ли поблизости коммуникаций, которым может повредить острый заусенец. Чтобы защитить гипсокартонные листы от влаги, следует оставить зазор в 10 мм между ними и полом, для чего рекомендуется заранее заготовить необходимое количество подкладок из дерева или гипсокартона.
