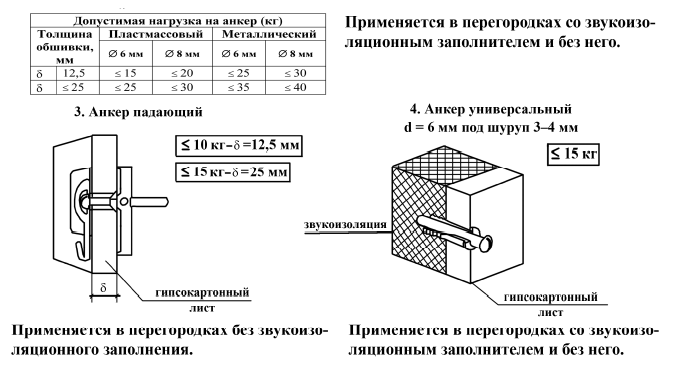

Рис. 2. Анкерные изделия
Номенклатура дюбелей на этом, конечно, не ограничивается, и на полках современных магазинов можно подобрать нужную конструкцию с широким диапазоном размеров. Так, для закрепления к обшивке подвесного потолка, осветительных приборов и т. п., масса которых не превышает 6 кг на метр длины листа, рекомендуется использовать металлические и пластмассовые разжимающиеся дюбели и проходные анкеры. В условиях возможного повышения влажности указанные грузы рекомендуется крепить к каркасу подвесного потолка.
Для навески на перегородку из гипсокартонных листов оборудования и различных предметов (картины, полки) следует использовать крючки, анкеры (рис. 2) и разжимающиеся дюбели (для конструкций с воздушной полостью). Допустимая нагрузка на анкер не должна превышать: 30 кг при обшивке толщиной 12,5 мм; 40 кг при обшивке толщиной 25 мм, а на анкер – соответственно 20 и 30 кг.
Саморезы [3] (рис. 3) и шурупы являются универсальными крепежными элементами. Универсальные шурупы применяют для работы со всеми видами строительных материалов (бетон, кирпич, дерево и т. д.). Универсальные шурупы изготавливают с различными типами головок (потайной, полукруглой, цилиндрической, шестигранной).
3
Саморезы – разговорное название двух видов крепежа: самонарезных винтов и шурупов.

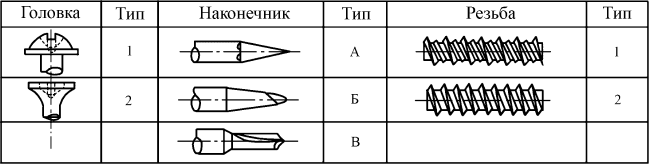

Рис. 3. Типы саморезов
В зависимости от назначения их резьба может иметь различный шаг и тип конусности, а конец быть заостренным либо тупым.
Для монтажа гипсокартонных листов применяют специальные саморезы, повышающие производительность труда и надежность крепления. В большинстве своем современный рынок метизов предлагает потребителю большой выбор крепежных изделий, которые можно условно разделить по критерию «качество» на три основные группы:
• высокого качества – продукция компаний Fischer, Wurd, ABC (Германия), Hilti (Лихтенштейн), Braio (Испания);
• хорошего качества – продукция компаний Metalvist (Чехия), Koeiner, Wkretmet (Польша);
• качество ниже среднего – продукция Турции, Тайваня.
В отношении изделий Тайваня следует отметить специфическую дифференциацию: в те страны, покупатели и торговые представители которых предъявляют высокие требования к качеству (в основном это страны Европейского союза), производители изготавливают продукцию в строгом соответствии со стандартами стран-заказчиков. В страны, не предъявляющие таких требований к импортному товару, поставляются метизы более низкого качества.
Крепежные изделия, выпускаемые отечественными производителями, часто отличаются невысоким качеством исполнения. В вину российскому крепежу ставится пренебрежение как к дизайну, так и к качеству исходного материала. При этом продукция добросовестных отечественных производителей может быть вполне конкурентоспособна и крепежные изделия, изготавливаемые для европейского рынка, отличаются хорошим качеством. Определенная часть продукции, поставляемая этими же производителями для внутреннего рынка, часто не отвечает прилагаемым сертификатам качества.
При монтаже гипсокартонных листов, выпускаемых определенной фирмой, обладающей известным именем, например фирмой Knauf, целесообразнее всего пользоваться шурупами, предусмотренными технологическими картами изготовителя. Так, крепежные шурупы Knauf отвечают требованиям DIN 18 182 и имеют хорошее антикоррозийное покрытие, намагничиваются и легко центрируются в головке шуруповерта в процессе завинчивания. Типы шурупов TN и ТВ предназначены для крепления гипсокартонных плит к металлическому и деревянному каркасу. Отличие между ними состоит в том, что острый конец шурупа TN проходит сквозь гипсокартонную плиту, входит в тонкий стальной лист толщиной 0,7 мм путем ввинчивания, а шуруп ТВ просверливает гипсокартонную плиту и стальной лист толщиной от 0,7 до 2,25 мм. Шуруп TN подходит для монтажа гипсокартонных листов к деревянному каркасу, а шуруп типа LN предназначен для соединения металлических профилей и деталей между собой.
Ленты, сетки, серпянки применяют для заделки стыков между листами гипсокартона и ремонта поврежденных мест. Номенклатура их достаточно обширна, поэтому без труда можно подобрать необходимую продукцию для самых разнообразных вариантов и материалов.
Тяги, подвесы, кронштейны для гипсокартона служат для закрепления и фиксации в нужном положении профилей на стене или потолке. Конструкция кронштейнов позволяет регулировать зазор между профилем и стеной при выравнивании рабочих поверхностей в одной плоскости.
Предварительная подготовка и раскрой листа
Подготовка гипсокартонных листов к обшивке потолка или стен состоит в предварительной разметке и раскрое нужного количества листов. К этой операции относится не только обрезка листа под размер, но и прорезание необходимого количества отверстий нужной формы – под розетки, светильники, распределительные коробки, кронштейны для тяжелых конструкций, крепящихся непосредственно к конструктивным элементам здания и пр.
Размечать листы можно, уложив их в штабель начиная с верхнего. При раскрое лист укладывают на стол, длина которого равна длине листа, и с помощью длинной металлической линейки и остро заточенного ножа прорезают его с лицевой стороны на глубину не менее половины толщины листа. Для этого нужно несколько раз плавно и с усилием провести острием ножа по линии разметки. Лист укладывают разрезом на край стола и переламывают по надрезу в направлении, перпендикулярном надрезу или пропилу, а картон с обратной стороны разрезают (рис. 4, 5).
