Оболочка дирижабля АД-I покрыта алюминиевым составом, что в значительной мере предотвращает нагревание дирижабля солнцем. Так как носовая часть при полете воспринимает наибольшее давление, то в дирижабле АД-I она укреплена 24 деревянными ребрами, обмотанными проклеенной лентой и вшитыми в оболочку; ребра сходятся у носовой металлической головки. Баллонетов у АД-I два: передний и задний. Воздух в баллонеты нагнетается особым воздухоулавливателем, который может быть установлен в потоке, отбрасываемом пропеллером. На случай необходимости маневрирования баллонетами при остановленном моторе и отсутствии поступательного движения для накачки баллонетов применяется добавочный нагнетатель в 1 л. с., соединенный трубой с основным воздухопроводом.

Пилот имеет возможность регулировать накачку переднего и заднего баллонетов по своему желанию. Вместимость обоих баллонетов достигает 28 % всего объема оболочки дирижабля (рис. 7).

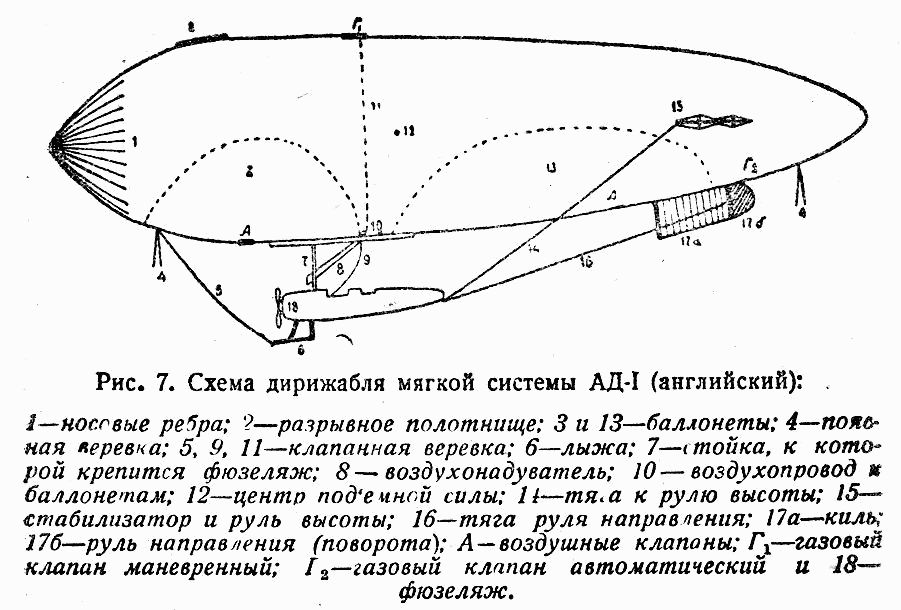

Рис. 7. Схема дирижабля мягкой системы АД-I (английский): 1 — носовые ребра; 2 — разрывное полотнище: 3 и 13 — баллонеты; 4 — поясная веревка; 5, 9, 11 — клапанная веревка; 6 — лыжа; 7 — стойка, к которой крепится фюзеляж; 8 — воздухонадуватель; 10 — воздухопровод к баллонетам; 12 — центр подъенной силы: 14 — тяга к рулю высоты; 15 — стабилизатор и руль высоты; 16 — тяга руля направления; 17а — киль; 17б — руль направления (поворота); А — воздушные клапаны; Г1 — газовый клапан маневренный; Г2 — газовый клапан автоматический и 18 — фюзеляж.

У дирижабля имеются 2 газовых клапана. Первый клапан — маневренный, находится в верхней части оболочки, а второй — автоматический, находится позади, в нижней части оболочки. Этот клапан открывается в случае возрастания давления до 40 мм водяного столба. Баллонеты в нижней части имеют воздушные клапаны, управляемые пилотом. В передней части оболочки дирижабля имеется так называемое «разрывное приспособление», позволяющее быстро выпустить газ в случае необходимости.

Гондола по своему внешнему виду похожа на фюзеляж (остов) самолета. Она имеет спруссовые ланжероны и покрыта фанерой. Гондола подвешивается к оболочке гибкими стальными тросами. На дирижабле, в передней части гондолы, установлен мотор Хорнет, 75 л. с., воздушного охлаждения. Выхлопные трубы проходят под гондолой. В гондоле кроме экипажа помещается горючее и смазочное для моторов, а также и водяной баласт.

Снизу гондола имеет специальную лыжу, прикрепленную на стальных подкосах. Лыжа сделана из ясеня и окована металлом. Назначение лыжи — предохранить от поломки пропеллер при спуске дирижабля на землю. На перилах гондолы укрепляются: гайдроп, якорь и мешки с песочным баластом. Для предохранения от электрических разрядов все металлические части дирижабля соединяются медной проволокой. Дирижабль поднимает всего 3 человека.

Обычный объем мягких дирижаблей не более 6000 куб. м. Наибольшие по объему типы мягких дирижаблей не превышают обычно 15 000 куб. м, что объясняется чрезвычайной трудностью сохранения постоянства формы дирижабля, которая растет с размерами дирижабля.

Данные современных мягких дирижаблей приведены в таблице 12.

Таблица 12. Данные современных мягких дирижаблей

Дирижабли полужесткой системы конструктивно отличаются от дирижаблей мягкой системы наличием жестких креплений оболочки. Эти креплении в первоначальных типах были в виде штанг, идущих вдоль нижней части дирижабля. В современных дирижаблях полужесткой конструкции полужесткость осуществляется специальной платформой, идущей по всей нижней части оболочки дирижабля. Дополнительные крепления у дирижаблей полужесткой системы, обеспечивающие большую, чем у дирижаблей мягкой системы, сохранность формы оболочки дирижабля, позволяют их строить большего размера, чем дирижабли мягких систем. Объем их достигает 50 000 куб. м. Естественно, что скорость, грузоподъемность, радиус действия, возможная высота полета и вместе с тем стоимость и сложность постройки — больше чем у дирижаблей мягкой системы (рис. 8).

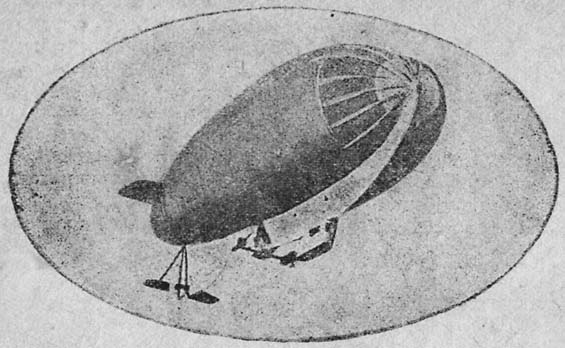

Рис. 8. Французский полужесткий дирижабль Зодиак V-10.

Общую схему устройства современного дирижабля полужесткой системы и некоторые детали устройства можно уяснить по конструкции итальянского дирижабля полужесткой системы под названием «Норвегия», известного своим полетом к северному полюсу, а также дирижабля «Италия» конструктора и водителя Умберто Нобиле. Вместо сплошной газовой камеры Нобиле ввел в своих дирижаблях несколько отсеков, сообщающихся между собой небольшими отверстиями. Носовая и кормовая часть дирижабля имеют крепления в виде закаркашивания.
