Рис. 67. Срезка щечек и подрезка «на ус»:

а — срезка щечек; б — подрезка «на ус» проушинной детали; в — готовая шиповая деталь

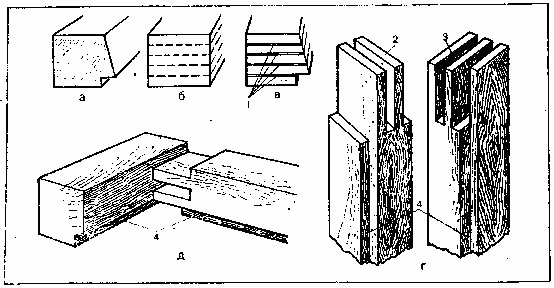

Рис. 68. Переплеты из брусков со снятой фаской:

а. — общий вид бруска; б — проведение рисок; в — линии пропила; г — шиповая и проушнп-ная детали; д — сборка узла; 1 — линии пропила; 2 — шип; 3 — проушина; 4 — фальцы

Если шипы туго входят в проушины, их немного подчищают стамеской, снимают фаски. После сборки переплет проверяют на прямоугольность угольником и рейкой, прикладывая их по диагонали. Детали переплета метят, разбирают и вновь собирают, но уже на клею. Затем переплет проверяют угольником, закрепляют в сжимах, сверлят в соединениях отверстия диаметром 8 — 10 мм и забивают в них на клею нагели. Вынутые через несколько часов из сжима переплеты сушат двое-трое суток, затем зачищают, срубают выступающие нагели, подгоняют фальцы, которые должны быть строго в одной плоскости.

С наружной стороны нижнего бруска переплетов или створок ставят отливы для отвода воды от стен. Внизу отлива выбирают канавку-слезник, располагая его на 10 мм от края.

Можно в бруске выбрать неглубокий паз и поставить отлив не на клею, а на масляной густотертой краске, прикрепив его шурупами. Это более прочно, и через щель не проникает вода.

Рис. 69. Переплеты с форточкой:

а-переплет с форточкой; 6 – накладной брусок в переплете; в - выборка фальца; г -притворы: д- форточка; 1, 3, 4 – горбылек для форточки; 2 - четверть для форточки. 5, 6- накладные бруски; 7 - форточка с гладким притвором; 8 - форточка с четвертью; 9 — форточка с наплавом

Переплеты из брусков со снятой фаской (рис. 68) изготовляют в такой последовательности. На подготовленных брусках прямоугольной формы наносят риски для шипов, проушин, гнезд, фальцев и фаски. Запиливают шипы, проушины и отбирают фальцы, выбирают древесину из шипов и проушин, долбят гнезда и только после этого снимают фаску или отбирают калевки. Остальные работы выполняют в той же последовательности, что и при сборке глухих переплетов. Переплеты с форточкой (рис. 69) изготовляют, как другие переплеты, и лишь для форточки устанавливают дополнительный брусок. Для притвора форточки нужны четверти. Если форточки открываются внутрь помещения, четверти можно сделать накладными, прикрепив рейки гвоздями или шурупами (рис. 69,б). Если нужна форточка, открывающаяся наружу, имеющиеся в переплете фальцы углубляют стамеской под размеры форточки и ставят дополнительный брусок (рис. 69,в).

Рис. 70. Створный переплет:

1 — отливы; 2 — фрамуга; 3 — форточка; 4 — створки; 5 — нащельник

Рис. 71. Притвор створок

Форточки имеют гладкий притвор, с-четвертью или наплавом (рис. 69, г), уменьшающими продувание. Четверти выстругивают, а наплав набивают из отдельных реек. Форточка вяжется на одинарных, но лучше на двойных шипах, которые устраивают также в горизонтальных брусках. Размеры форточки и общий вид ее показаны на рисунке 69, д.

Форточки, открывающиеся в разные стороны, имеют одинаковые размеры, а в одну сторону (внутрь) в летнем переплете должны быть меньше, чем в зимнем.

Створные переплеты (рис. 70) состоят из двух створок или двух створок и фрамуги. Могут быть с форточками и без них. На нижних брусках створок и на фрамуге ставят отливы. При изготовлении особое внимание обращают на устройство притвора (рис. 71), от точности которого зависит степень продуваемости. К притворам дополнительно крепят нащельники. Размеры створок должны быть на 10 — 15 мм больше тех, что указаны в чертеже, а одна створка на такую же величину шире. Это необходимо для получения притвора, который в середине имеет зазор в 2 мм, а по краям — 1 мм.

После склейки и просушки створки и фрамугу зачищают, выстругивают притворы, а затем и пазы для отлива. По концам створок отливы срезают «на ус» под углом в 45°, в притворе — под углом 60°, у фрамуги — под прямым углом.

Решетчатые переплеты (рис. 72) применяют для остекления террас и других сооружений. Позволяют использовать стекла малых размеров. Переплеты могут быть глухими и створными, с форточками и без них. При сборке сначала соединяют горбыльки, на которые затем надевают бруски обвяза.

Рис. 72. Решетчатые переплеты:

а — переплет; б — горбыльки и их соединение

Различают однопольные двери с шириной полотна 850 мм, полуторапольные, состоящие из двух полотен разной ширины, и двупольные, состоящие из одинаковых по ширине полотен. Средняя высота двери — 2000 мм.

Двери могут быть сплошными и решетчатыми, филенчатыми и остекленными. Толщина полотна дверей колеблется от 30 до 50 мм.
