В результате работы сплиттера будет создан файл прошивки для ПЗУ, с расширением bnm HEX формата Motorola. На практике, для программирования микросхем памяти чаще пользуются бинарным форматом файлов. Поэтому в командном файле добавлено еще несколько строк, осуществляющих преобразование файла bnm в бинарный файл с расширением bin. Для этого используется распространенная программа hexbin2.exe. Эту программу также можно найти на компакт-диске.

Теперь, когда мы познакомились со всеми процедурами трансляции, выполняемыми с помощью командного файла asmdsp.bat, можно начать транслировать нашу программу. Не забудьте, что вместе с программой в каталоге проекта должен находиться файл описания def2181.h, файл архитектуры adsp2181.ach и созданный и описанный выше командный файл asmdsp.bat.

Выполните трансляцию программы mem_clr.dsp с помощью командной строки asmdsp.bat mem_clr. Обратите внимание на то, что в качестве параметра для командного файла используется имя нашей программы без расширения. Оно будет автоматически подставляться вместо символов %1 командного файла. В результате работы командного файла на экране должны последовательно появиться сообщения:

По завершении работы командного файла в каталоге с программой должны появиться файлы с именем программы и расширениями int, lst, obj, lda, map, sym, msg, cde, bnl, bnm, bnu и bin. Описание назначения данных файлов проекта в краткой форме приведено в табл. 6.5.

Таблица 6.5 Описание расширений файлов проекта

Итак, с помощью приведенного выше командного файла мы получили необходимые нам файлы с расширениями lda и bin для непосредственной загрузки в память процессора и для прошивки ПЗУ соответственно. Файл с расширением sym понадобится нам для отладки программы с помощью программы симулятора sim2181.exe.

Остальные перечисленные выше файлы в каталоге с программой являются вспомогательными, которые после их просмотра и изучения можно смело удалить для очистки каталога. Например, файл с расширением lst содержит листинг программы с нумерацией всех строк программы и машинными кодами процессора, соответствующими ассемблерным командам программы. С его помощью можно увидеть соответствие ассемблерных команд машинным кодам сигнального процессора.

Для автоматического удаления этих файлов я рекомендую создать и использовать еще один командный файл asmclr.bat, состоящий из строк:

Создав и запустив такой файл в каталоге с программой, все ненужные файлы будут удалены автоматически, и в каталоге останутся только необходимые для дальнейшей работы файлы.

Теперь можно приступить к отладке программы. Проследить за ходом выполнения программы и изменением состояния внутренних регистров и ячеек памяти процессора нам поможет программа симулятора sim2181.exe, входящая в состав средств разработки программ.

Данная программа работает только в операционной системе DOS и даже не допускает работу в режиме эмуляции DOS из Windows. Поэтому для запуска данного симулятора необходимо перегрузить компьютер в режим работы DOS, после чего необходимо запустить программу симулятора в командной строке sim2181.exe. После загрузки программы на экране монитора должно появиться окно с изображением названия и версии программы (рис. 6.1).

Рис. 6.1. Окно с изображением названия и версии программы

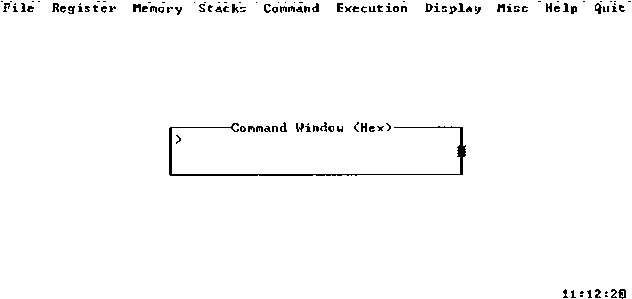

Несколько секунд спустя должно появиться окно с главным меню и приглашением к вводу команд в центре экрана (рис. 6.2).

Рис. 6.2. Окно с главным меню

Главное меню программы состоит из десяти раскрывающихся закладок команд. Симулятор имеет встроенную справочную систему по всем командам меню, вызываемую с помощью клавиши F1 клавиатуры. Назначение клавиш управления симулятора приведено в табл. 6.6.
