Масленка служит для хранения смазки.

24. Обойма (рис. 37) служит для быстрого заряжания карабина. В обойме помещается 10 патронов. Она имеет загнутые бортики и пружинные концы с ограничителями для удержания патронов.

Рис. 38. Боевой патрон:

1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — кольцевая проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав

25. Боевой патрон (рис. 38) состоит из пули, гильзы, порохового заряда и капсюля.

26. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.

Обыкновенная пуля со стальным сердечником (рис. 39, а) предназначается для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.

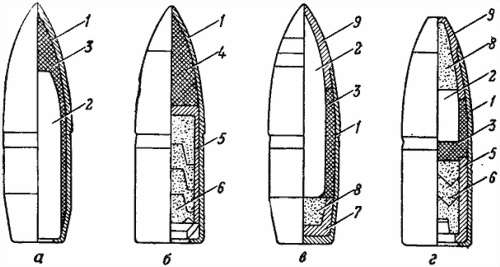

Рис. 39. Пули:

а — обыкновенная со стальным сердечником; б — трассирующая: в — бронебойно зажигательная: г — зажигательная, 1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый; 5 — стаканчик трассера; 6 — трассирующий состав; 7 — поддон (свинцовый); 8 — зажигательный состав; 9 — наконечник (томпаковый)

Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Отличительной окраски эта пуля не имеет.

Трассирующая пуля (рис. 39, б) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.

В оболочке трассирующей пули спереди помещен сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. При выстреле горение от порохового заряда передается трассирующему составу пули, который, сгорая при полете пули, дает яркий светящийся след, хорошо видимый днем и ночью.

Головная часть пули окрашена в зеленый цвет.

Бронебойно-зажигательная пуля (рис, 39, в) предназначена для зажигания горючих жидкостей и для поражения живой силы, находящейся за легкими бронированными прикрытиями на дальностях до 300 м.

Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником. пули, воспламеняет горючее.

Головная часть пули окрашена в черный цвет с красным пояском.

Зажигательная пуля (рис. 39, г) предназначена для воспламенения горючих жидкостей (бензина, керосина) в железных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (соломенных крыш, сухой травы и др.) на дальностях до 700 м.

Зажигательная пуля состоит из оболочки, томпакового наконечника, зажигательного состава, стального сердечника, свинцовой рубашки и стаканчика с трассирующим составом. Зажигательный состав пули воспламеняется при ударе пули о преграду.

Зажигательная пуля является одновременно и трассирующей. Трасса пули хорошо видна днем и ночью па расстояниях до 700 м.

Головная часть пули окрашена в красный цвет.

27. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для обтюрации (устранения прорыва пороховых газов в сторону затвора). Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для захвата гильзы зацепом выбрасывателя.

В дне гильзы имеются гнездо для капсюля, наковальня, на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые пламя от капсюля проникает к пороховому заряду.

28. Пороховой заряд состоит из пироксилинового пороха.

29. Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка, ударного состава и фольгового кружка, прикрывающего ударный состав. При ударе по капсюлю ударный состав воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.
