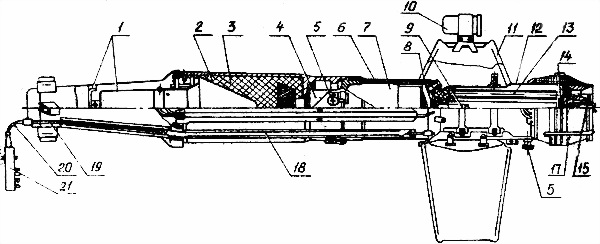

6.1.9. Снаряд 9М116 фиксируется в контейнере в радиальном направлении с помощью регулировочных винтов 5, в продольном — опорным кольцом 16.

6.1.10. Вьючное устройство 9Ф392 предназначено для переноски во вьюке (рис. 15) трех снарядов 9М115. Конструкция вьючного устройства позволяет переносить вьюк № 2, состоящий не только из трех снарядов, но из одного или двух. В тех случаях, когда вьюк составлен из двух или трех снарядов, снаряды соединяются между собой резиновыми буферами 1 (рис. 16). Вьючное устройство состоит из подушки 11, плечевого ремня 8, стяжных ремней 2 с замками и зацепами 5 и стяжек 7.

Рис. 15. Вьюк № 2 (три снаряда 9М115, внешний вид).

Рис. 16. Вьюк № 2 (три снаряда 9М115):

1 — буфер 9М115.01.008; 2 — ремень стяжной 9Ф392.020; 3 — скоба 9Ф392.002; 4 — рычаг 9Ф392.001; 5 — зацеп 9Ф392.004; 6 — рейка 9Ф392.003; 7 — стяжка 9Ф392.050; 8 — ремень плечевой 9Ф392.040; 9 — погон 9Ф392.030; 10 — накладка 9Ф392.011; 11 — подушка 9Ф392.070; 12 — петля 9Ф392.014; 13 — пряжка 9Ф392.009; 14 — карман 9Ф392.016; а — окно рейки; б — петля плечевого ремня.

Подушка 11 служит для удобства переноски вьюка за спиной. Она представляет собой прямоугольную поропластовую пластину, помещенную в сваренную по контуру полиэтиленовую оболочку, зашитую в парусиновую обшивку. Подушка пришита к плечевому ремню, который является основой вьючного устройства. К плечевому ремню пришиты два стяжных ремня 2. Для уменьшения удельного давления на плечи плечевой ремень имеет два погона 9, представляющие собой войлочные прокладки в парусиновой обшивке. Стяжные ремни предназначены для соединения и фиксации снарядов во вьюке.

Стяжные ремни сшиты из двух лент, причем на одной из них, обхватывающей средний снаряд, находятся три зацепа и замок, а на концах ленты, обхватывающей два крайних снаряда, только замки. Замок состоит из рычага 4, скобы 3 и рейки 6. Рейка имеет ряд окон «а», предназначенных для регулировки усилия обхвата стяжным ремнем. К наружной обшивке погона пришиты накладки 10, а к ленте нижнего стяжного ремня карманы 14. В накладки и карманы укладываются оставшиеся свободными концы ленты стяжных ремней. Одетый на плечевой ремень стяжки 7 с петлями 12 предназначены для уменьшения перемещения вьюка на спине. Для регулировки длины плечевого и стяжного ремней на них имеются пряжки 13. Для удобства снятия с плеч вьюка № 2 при передвижения на марше и при перемещении волоком ремни имеют петли «б».

6.2. Пусковое устройство 9П151

6.2.1. Пусковое устройство 9П151 предназначено для установки, закрепления и разворота на цель снаряда 9М115, производства пуска и управления полетом снаряда до поражения цели.

6.2.2. Основанием ПУ является станок 9П152, состоявший из треножного основания, поворотного и подъемного механизмов. Станок служит для закрепления аппаратурного блока 9С817, на котором в свою очередь закреплен прибор наведения 9С816, механизм пуска и механизм фиксации. Тренога ПУ состоит из трех ног: передней 16 (рис. 17), правой 15 и левой 13, обеспечивающих устойчивость ПУ на любом грунте и позволяющих горизонтировать его. Горизонтирование ПУ осуществляется поворотом передней ноги в вертикальной плоскости на нужный угол, Освобождение и фиксация ноги производится поворотом рукоятки 14. Конструкция треножного основания обеспечивает быстрый перевод ПУ в положение для стрельбы с треноги, возможность стрельбы с упора, компактность в походном (сложенном) положении ПУ во вьюке за спиной.

Рис. 17. Пусковое устройство 9П151:

1 — ударник 9П151.01,009; 2 — основание 9П151.01.010; 3 — пружина 9П151.01.012; 4 — механизм пуска 9П151.01.000; 5 — рычаг 9П151.01.030; 6 — флажок 9П151.01.005; 7 — крючок 9П151.01.020; 8 — ползун 9Г1151.00.002; 9 — рычаг 9П151.00.006; 10 — механизм фиксации 9П151.00.010; 11 — маховик 9П152.02.020; 12 — механизм подъемных 911152.02.000; 13 — нога левая 9П152.00.030; 14 — рукоятка 9П152,00.070; 15 — нога правая 9П152.00.050; 16 — нога передняя 9П152.00.010.

Поворотный и подъемный механизмы шарнирно соединены с треножным основанием, что позволяет осуществлять разворот закрепленного на станке аппаратурного блока с прибором наведения 9С816 и снаряда 9М115 в горизонтальной и вертикальной плоскостях.

Подъемный механизм 12 служит для придания углов возвышения и склонения прибору 9С816 и снаряду 9М115 при развороте на цель и слежении за целью после пуска.

На винте подъемного механизма нанесена кольцевая риска. Положение ПУ, при котором кольцевая риска совмещена с торцем крышки подъемного механизма, является начальным для отсчета углов возвышения и склонения.

Подъемный механизм представляет собой винтовую пару, приводимую в движение вращением маховика 11 через пару конических шестерен. Поворотный механизм 7 (см. рис. 2) служит для разворота прибора наведения и снаряда 9М115 на цель в горизонтальной плоскости.

Поворотный механизм представляет собой односкоростной редуктор с червячной парой и инерционным механизмом, обеспечивающим плавность наведения по азимуту. Он приводится в движение вращением маховика 8, на котором для удобства работы имеется рукоятка 9.
