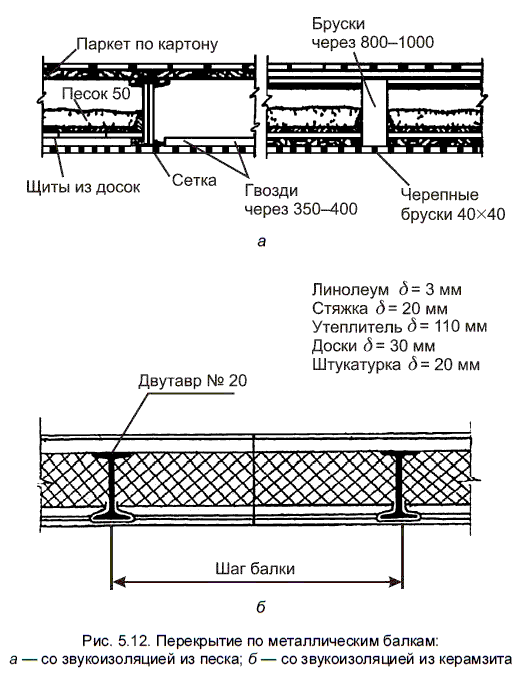

В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголок. Эти перекрытия применяются достаточно редко, хотя использование прокатных стальных элементов имеет ряд достоинств. Металлические балки могут перекрывать большие пролеты (4–6 м и более), конструкция их проста, они долговечны и имеют небольшую строительную высоту. Главным вопросом при изготовлении таких перекрытий является правильный выбор номера проката (высоты элемента), дающего нужную несущую способность. Чтобы выбрать номер проката, надо знать конструкцию перекрытия для подсчета его собственного веса и полезную нагрузку. Полезную нагрузку обычно принимают: 75 кг/м2 для чердачного перекрытия и 150 кг/м2 для межэтажного и цокольного перекрытий. В конструкции перекрытия необходимо предусмотреть: несущий элемент; черепной настил (доски, керамические или бетонные элементы); утеплитель или звукоизоляцию (рис. 5.12). При деревянном заполнении перекрытия и шаге металлических балок 1,0 м для пролета 6,0 м принимают двутавр 20 и двутавр 16 — для пролета 4,0 м и менее.

В кирпичных загородных домах старой постройки встречаются цокольные перекрытия из кирпичных сводов и железобетона (сводчатые и плоские). Иногда в качестве несущих конструкций использовались не плиты, а металлические балки.

В последнем случае плиты работают только как заполнение, поэтому часто они не армировались, а в качестве заполнителя использовался кирпичный щебень. Повреждения таких перекрытий могут быть вызваны различными причинами.

Дефекты кладки проявляются в виде нерегулярных трещин, осадки подпорок свода, трещин в пяте и в замке свода. Если дефекты возникли по статическим причинам, появляются трещины в стыковых швах кладки.

Если трещины появляются в стыковых швах кладки, кладку необходимо подпереть, а над сводом убрать пол и засыпку. Старую окраску с поврежденных мест удаляют, швы вычищают, сверху заливают цементным раствором и расклинивают. После затвердения заливки подпорки убирают.

Трещины в постельных швах ремонтируются так же, только заливку швов производят от пят свода по направлению к замку.

Пробитый свод необходимо прежде всего зафиксировать подпорками, а затем поврежденную кладку в своде устранить, и свод заново выложить качественным кирпичом. Новая кладка ставится на цементный раствор и тщательно вклинивается в старую кладку свода.

Пробитую часть свода можно отремонтировать и бетонированием поврежденного места. Небольшие дефекты ликвидируют с применением подпорок со стальными затяжками, а трещины сверху заделывают специальным цементом, который при гидратации увеличивается в объеме.

Сильно поврежденный свод необходимо отбить и заменить другой потолочной конструкцией. Перед отбиванием свод необходимо подпереть от замка по направлению к пятам, чтобы он не обрушился.

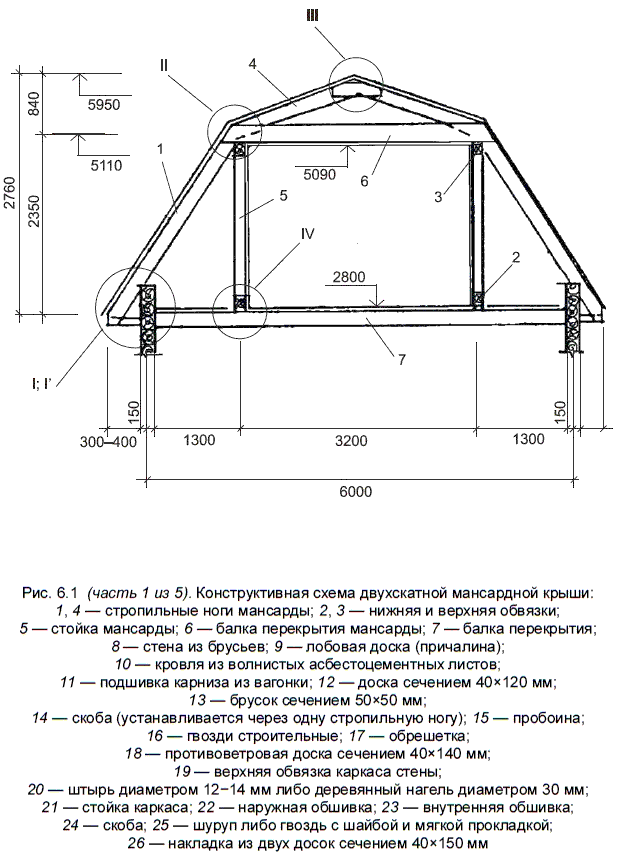

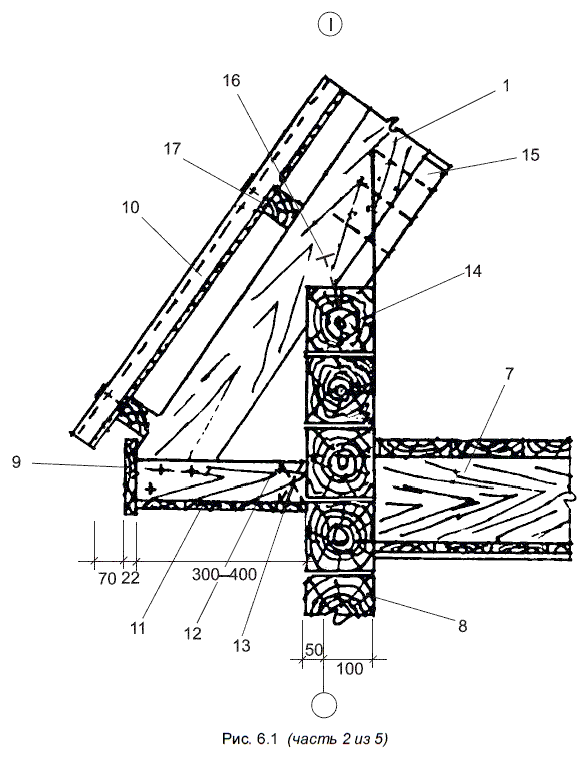

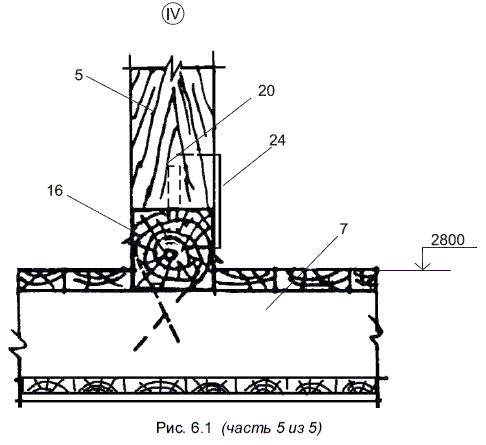

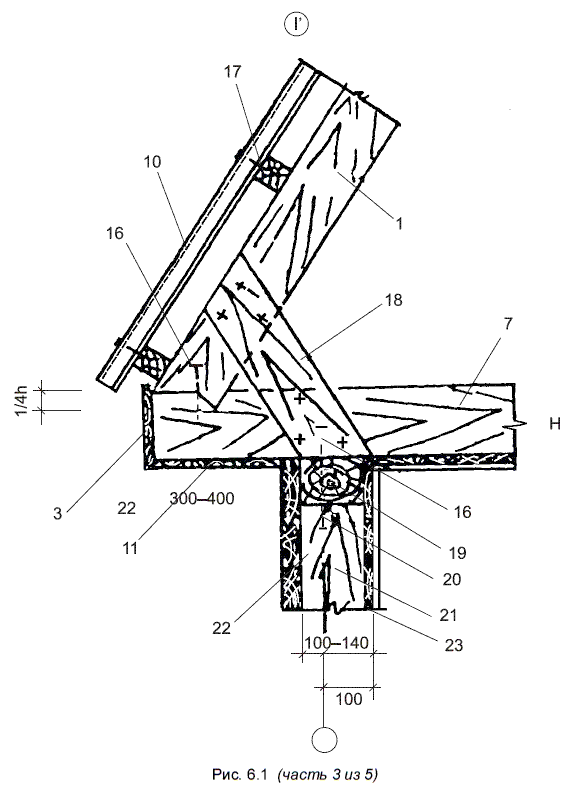

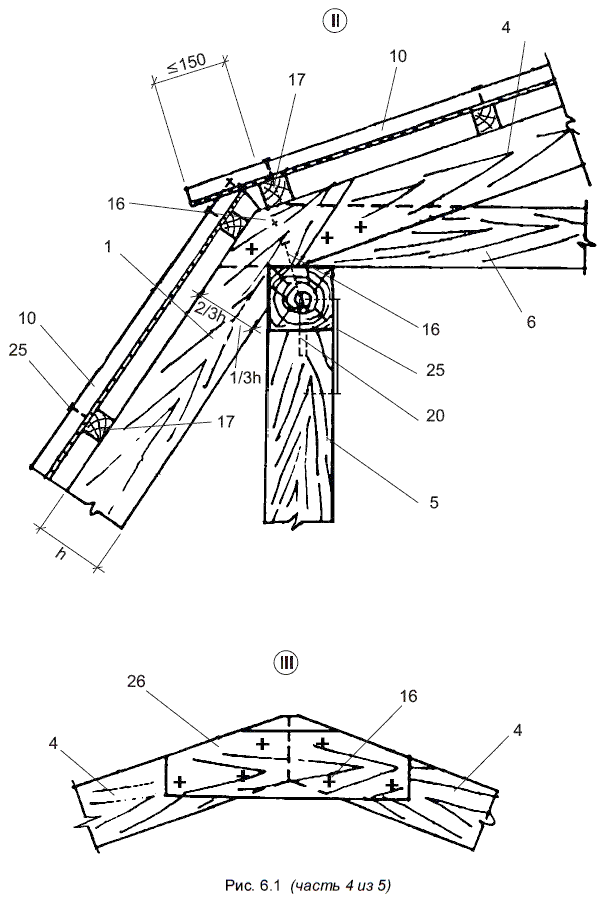

Крыша дома должна быть достаточно прочной, долговечной, огнестойкой, экономичной и простой в изготовлении. От конструкции крыши в значительной степени зависит архитектурный облик здания. Наиболее распространенные формы крыш — двухскатные и мансардные. Основными элементами мансардной крыши (рис. 6.1) являются наклонные однобитные и висячие стропила. Наклонные односкатные стропила состоят из двух частей, каждая из которых включает стропильную ногу и стойку.

Стропильная нога одним концом опирается на балку чердачного перекрытия либо на венец из брусьев или бревен, а другим — на верхнюю часть стойки или обвязку. Низ стойки устанавливают на черепной брусок балки либо на нижнюю обвязку, а верх ее является опорой двухскатной треугольной фермы либо верхней обвязки. Стропила воспринимают вес кровли, снега и давление ветра. Сечения их рассчитывают в зависимости от длины пролета, угла наклона кровли и климатического района строительства.

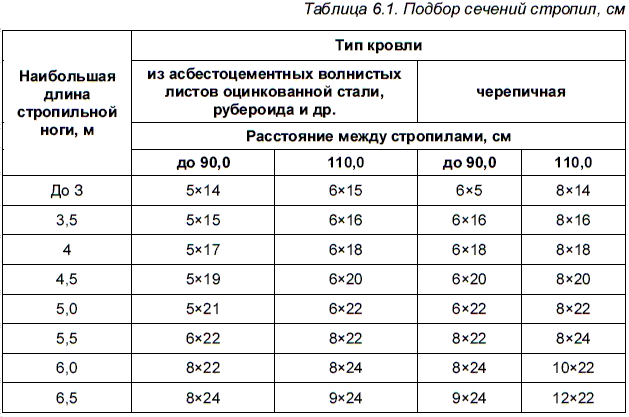

В условиях северо-запада России и Подмосковья можно пользоваться данными табл. 6.1.

В современных условиях для элементов крыши чаще применяют обработанную древесину хвойных пород в виде досок и брусьев, что значительно упрощает процесс устройства крыши.

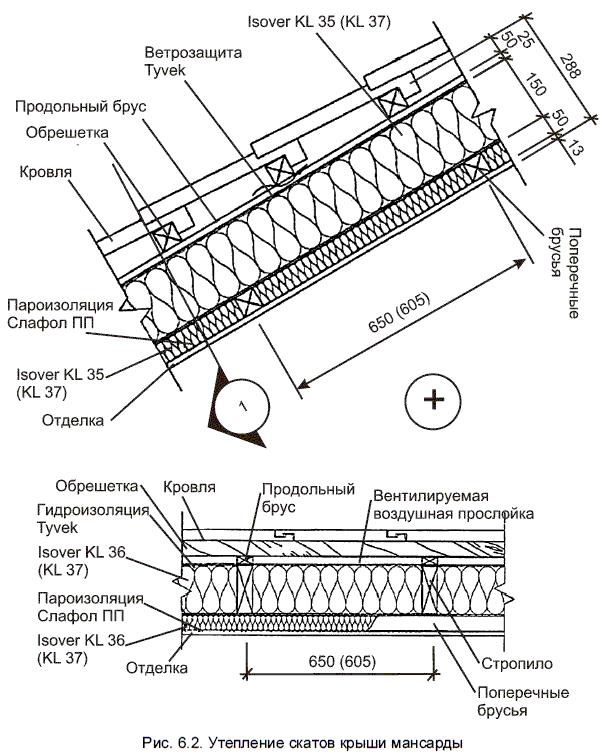

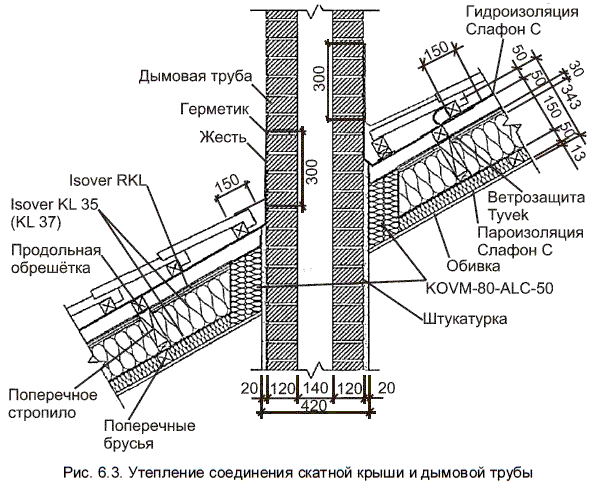

Чтобы крышу не подняло ветром, стропила через одно скрепляются со стеной. В деревянных рубленых стенах стропила скрепляются скобами либо металлическим уголком со вторым венцом сруба. Обрешетка поддерживает всю конструкцию кровли. Ее выполняют обычно из брусков сечением 50x50 мм, а для рулонных кровель — в виде сплошного настила из досок толщиной 25 мм и шириной 100–120 мм (рис. 6.2 и 6.3).

Из дефектов стропильной системы наиболее распространены трещины (расслоение) стропильных и наклонных ног, сколы в узловых сопряжениях, прогибы стропильных ног или прогонов, гнили в конструктивных элементах стропил, ослабление болтовых и гвоздевых соединений.

Работы по смене деревянных элементов крыш выполняются с соблюдением определенных правил:

• установленные на крыше радио- и телевизионные антенны должны быть сняты до начала разборки конструкции крыши;
