Приготовленный раствор должен быть израсходован в течение 1,5 часов, чтобы он не потерял прочности. Песок для приготовления раствора необходимо предварительно просеять через сито с ячейками 10x10 мм (для каменной кладки).

Раствор из известкового теста готовят сразу, перемешивая его с песком и водой до однородного состава.

Цементно-известковый раствор готовят из цемента, известкового теста и песка.

Известковое тесто разводят водой до густоты молока и процеживают на сите с ячейками 10x10 мм. Из цемента и песка готовят сухую смесь, затворяют известковым молоком до требуемой густоты (консистенции теста).

Цементно-глиняный раствор готовят аналогично цементноизвестковому.

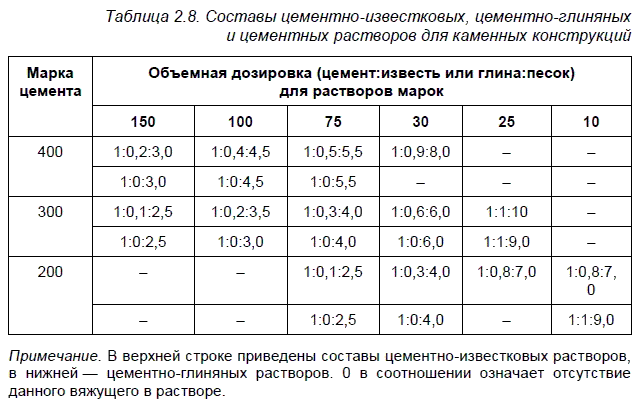

Составы (в объемных частях) цементных, цементно-известковых, известковых и марки растворов приведены в табл. 2.8 и 2.9.

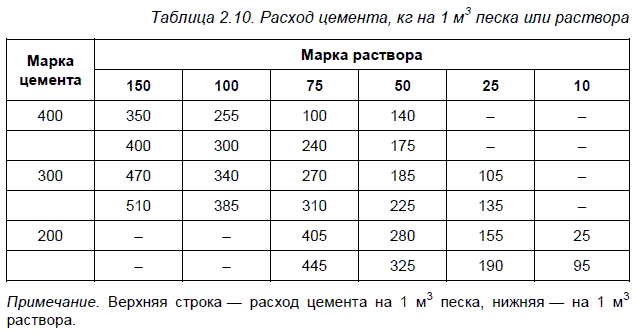

Потребность цемента на 1 м3 песка или цементно-известкового либо цементно-глиняного раствора приведена в табл. 2.10.

Штукатурные растворы используются для наружных и внутренних работ.

Оштукатуривание наружных поверхностей здания обычно выполняют раствором на цементном либо известковом вяжущем, а также применяют сложные (цемент-известь) растворы.

Готовят штукатурные растворы аналогично растворам для каменной кладки с учетом особенностей той или иной работы и условий эксплуатации готовой штукатурки.

Для удобства покрытия обрабатываемой поверхности штукатурный раствор должен быть максимально эластичным (подвижным). При нанесении штукатурки в три слоя первый — «набрызг» выполняется жидким раствором с толщиной слоя 3–9 мм, что обеспечивает хорошую адгезию к основанию. Второй — «намет» или «грунт» — густым раствором с толщиной слоя 10–15 мм, третий — «накрывка» для чистой затирки — более жирным раствором (консистенция густой сметаны) слоем 2–4 мм. Раствор для накрывки необходимо готовить на мелкозернистом песке, просеивая его через сито с ячейками 1,5x1,5 мм.

Штукатурные растворы готовят из тех же вяжущих, что и растворы для каменной кладки, но выбирать их следует более тщательно.

Известь необходимо применять только хорошо загашенную и очищенную от не погасившихся частиц во избежание последующего растрескивания штукатурки из-за увеличения объема не погашенных частиц при запоздалом их гашении. Гипс для поверхностной «накрывки» необходимо просеять через сито с ячейками 1,2x1,2 мм.

Песок для нижних слоев штукатурки просеивают через сито с ячейками 3x3 мм, а для верхних — через сито с ячейками 1,5x1,5 мм.

Составы растворов (в объемных частях) для наружных работ:

• цементно-известковый (1:1:6–1:2:10 при марке цемента 200);

• цементный (1:3–1:5 при марке цемента 200).

Составы растворов для оштукатуривания внутренних помещений (в объемных частях):

• известково-песчаный (1:2–1:5 в зависимости от качества известкового теста);

• известково-гипсовый (к одной части гипса добавляют 3–5 частей известкового раствора).

Известково-гипсовый раствор готовят так. В ящик наливают воду, а затем постепенно тонкой струйкой всыпают гипс и быстро его перемешивают до получения жидкого теста без комков, в которое добавляют известковый раствор, и снова перемешивают в течение не более 2 минут до получения однородной массы. Использовать раствор необходимо в течение 5–7 минут. Обычно известково-гипсовый раствор готовят порциями по 3–4 литра, учитывая быстрое схватывание раствора.

Для приготовления известково-песчаного раствора в ящик насыпают песок, просеянный через сито с ячейками размером 3x3 мм, затем разбавляют водой известковое тесто до состояния, в котором его можно процедить через сито с ячейками 1,5x1,5 мм, после чего смешивают с песком и доливают воды, доводя раствор до необходимой консистенции.

Для получения декоративной штукатурки применяют растворы из белых и цветных цементов, с белым песком, крошкой мрамора, гранита, слюды и других материалов, придающих поверхности стен желаемый цвет и вид.

Объем сборных бетонных фундаментов подсчитывают в кубических метрах в плотном теле, а бетонных стеновых блоков — по наружному обмеру без вычета пустот.

Объем бетонных, железобетонных монолитных и бутовых фундаментов определяют также в кубометрах за вычетом объемов, занимаемых проемами.

Усредненная норма расхода цемента марки 300 на приготовление бетонов для монолитных фундаментов: для М100 (В 7,5) — 180 кг/м3; М150 (В 10) — 215 кг/м3.

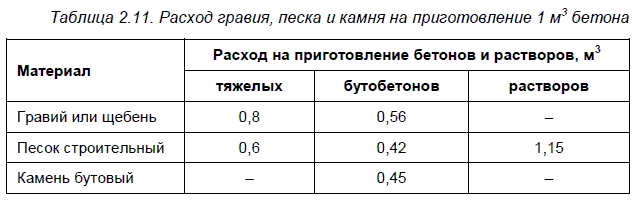

Расход инертных материалов для приготовления 1 м3 бетона приведен в табл. 2.11.

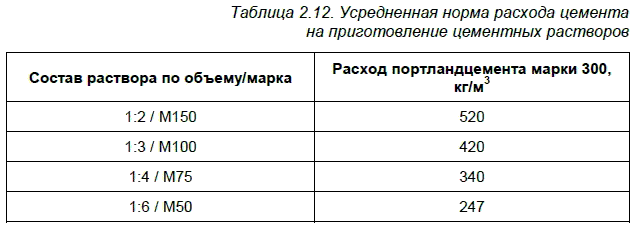

Усредненная норма расхода цемента на приготовление цементных растворов приведена в табл. 2.12.

Объем кладки стен из кирпича исчисляют, вычитая проемы по наружному обводу коробок оконных и дверных блоков.

Объем стены определяется умножением ее площади на проектную толщину стены. Так же определяют объем кладки перегородок.
