Поперечные сечения каналов кирпичных насадных дымовых труб выкладывают кратными размерам кирпича и толщиной стенок не менее 1/2 кирпича. Каналы дымовой трубы должны идти вертикально. Устройство горизонтальных каналов (боровов) на уровне чердачного перекрытия по требованиям пожарной безопасности не допускается.

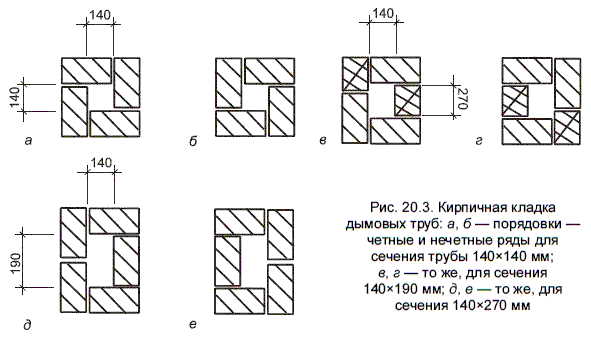

Внутреннее сечение дымовых труб принимают в зависимости от мощности отопительных печей. При теплоотдаче до 3500 Вт (3000 ккал/ч) внутреннее сечение трубы принимают 1/2x1/2 кирпича (т. е. 140x140 мм), при 3500–5500 Вт (4740 ккал/ч) — 1/2x1 кирпич (140x260 мм) (рис. 20.3).

Отопительные печи работают за счет естественной тяги, которая образуется благодаря разнице давления холодного наружного воздуха и горячих дымовых газов в печи и дымовой трубе. Разность температур дымовых газов и наружного воздуха больше разности их давлений, что способствует возникновению тяги в дымоходе.

Наличие тяги в топливнике печи и дымовой трубе определяют с помощью горящей спички или бумаги, поднесенной к топочной дверке или прочистке. При сильной тяге пламя резко наклоняется в сторону топливника и спичка обычно гаснет. Если пламя спички наклонено в сторону топливника, но не гаснет, — тяга нормальная.

Сила тяги зависит от размеров сечения каналов, их длины, количества поворотов и качества кладки: поверхность каналов должна быть как можно более гладкой. На силу тяги оказывают влияние высота дымовой трубы и ее расположение на крыше.

Дымовую трубу обычно выводят выше конька крыши на 0,5 м, при расположении ее в плане не далее 1,5 м от конька. При расположении трубы на 1,5–3,0 м от конька ее выводят до уровня конька крыши, при этом высота трубы должна быть не менее 5 м, считая от колосниковой решетки до устья.

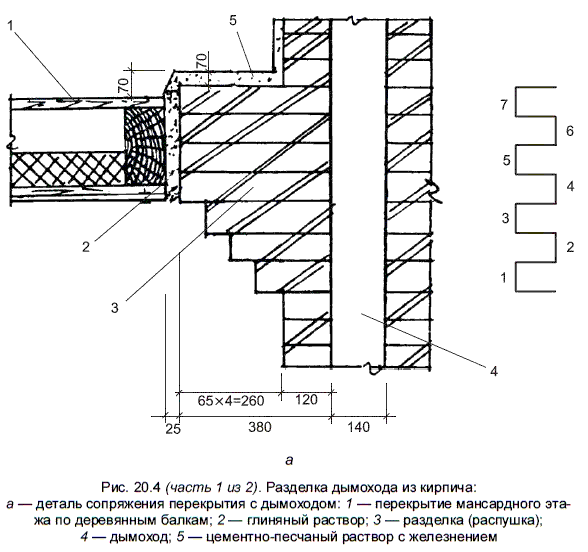

Расстояние от внутренней поверхности дымового канала насадной трубы до сгораемых конструкций следует принимать не менее 38 см (1,5 кирпича) (рис. 20.4). Допускается уменьшить это расстояние до 25 см (1 кирпич) с обязательным устройством дополнительной защиты из минеральных огнезащитных плит «Промат», «Минерит ЛВ» и др. Расстояние от наружной поверхности трубы до стропил и обрешетки должно быть не менее 13 см.

Расстояние от перекрытия отопительной печи до потолка должно быть 350 мм при сгораемой, не защищенной от возгорания конструкции дома, и 250 мм — при защищенной от возгорания конструкции.

При кровле дома из сгораемых материалов на дымовой трубе следует установить искроуловитель в виде рамки, затянутой металлической сеткой с отверстиями в свету от 3x3 до 5x5 мм из проволоки диаметром 2–3 мм.

Для предохранения верха трубы от атмосферных осадков, проникновения влаги внутрь канала и улучшения тяги при ветреной погоде устанавливают колпак из оцинкованной кровельной стали со скошенными гранями.

Насадная дымовая труба является продолжением отопительной печи, т. к. она устанавливается на ее перекрытии и выходит сквозь чердачное перекрытие и крышу. Кладку трубы ведут на том же растворе, что и печь. В месте перехода трубы через чердачное деревянное перекрытие устраивают горизонтальную разделку — «распушку» — уширение стенок, а при выходе на крышу — утолщение «выдру», которое обеспечивает необходимую пожарную безопасность при эксплуатации печи. Как уже отмечалось, стенки дымовой трубы из кирпича должны иметь толщину не менее 120 мм (1/2 кирпича).

Дымовую трубу кладут из хорошо обожженного красного глиняного кирпича пластического прессования на глиняном или глиноизвестковом растворе. Толщина горизонтальных швов не должна превышать 5 мм, вертикальных — 6 мм. Швы необходимо тщательно заполнять раствором.

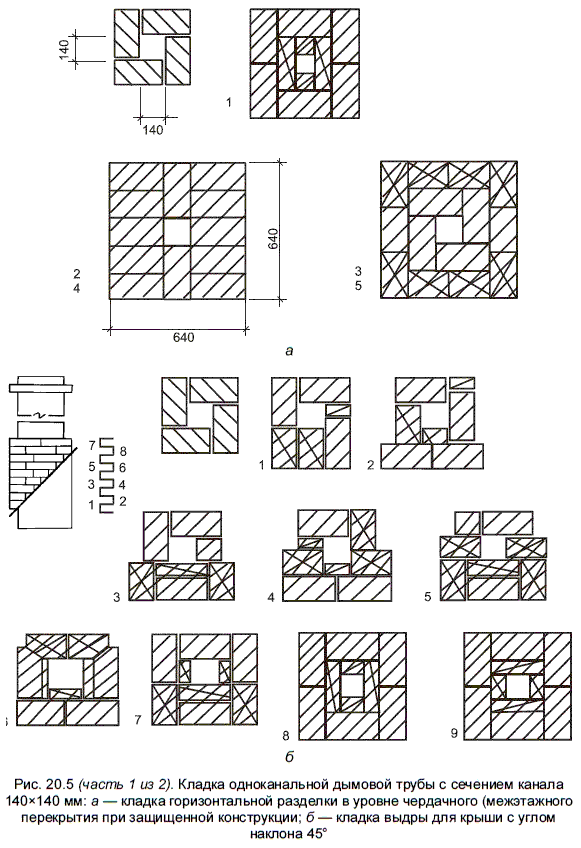

«Распушку» и дымовую трубу кладут одновременно с перевязкой швов и расширением наружной стенки канала, а внутренний канал — без изменения в сечении. Достигается это напуском наружной кладки на 1/4 кирпича в каждом ряду. Кладка разделки показана на рис. 20.5.

Кирпичную кладку разделки можно заменить железобетонной плитой с отверстием 140x140 мм (т. е. по сечению канала).

Плиту изготавливают заранее в деревянной опалубке из бетона состава 1:2:3,5 (цемент М300:песок: мелкий щебень или гравий, можно кирпичный) по объему и армируют вязаной металлической сеткой из гладких стержней диаметром 6–8 мм с квадратными ячейками сечением 50-100 мм. Сетку располагают по верху плиты с защитным слоем бетона 25 мм. Толщина плиты 65 либо 135 мм. Внутреннюю поверхность отверстия канала в плите облицовывают кирпичом на толщину около 65 мм, который укладывают в опалубку до бетонирования (рис. 20.6).
