Следует отметить, что применение материалов проникающего действия эффективно только для строительных элементов, изготовленных на цементной основе. Для других элементов, в том числе из кирпича, пено- и газобетонных блоков и пр. предназначена мембранная (обмазочная и штукатурная) гидроизоляция.

Штукатурная и обмазочная гидроизоляции «Лахта» используются для защиты от влаги кирпичных, бетонных и железобетонных конструкций.

Ремонтный состав «Лахта» незаменим в случаях, когда необходимо быстро вернуть в эксплуатацию бетонные поверхности шоссе, мостов, ВПП аэродромов, производственных полов, и позволяет устранить глубокие дефекты. Уже через 6 часов марка прочности на сжатие обработанных поверхностей составляет М 100, а через сутки — М 300.

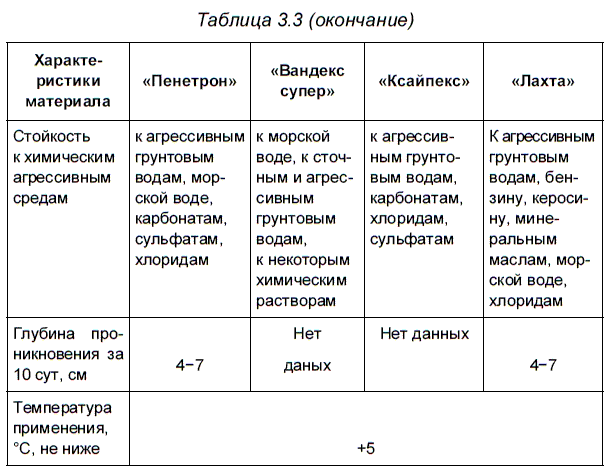

По стойкости к химически агрессивным средам «Лахта» не уступает западным аналогам, а в главной характеристике гидроизоляции — водонепроницаемости обработанных конструкций уступает лишь материалам группы «Ксайпекс». Поверхности, обработанные составом «Лахта», могут выдержать давление 1 МПа. При совпадении всех качественных характеристик «Лахта» в среднем в 2–2,5 раза дешевле импортных гидроизоляционных материалов.

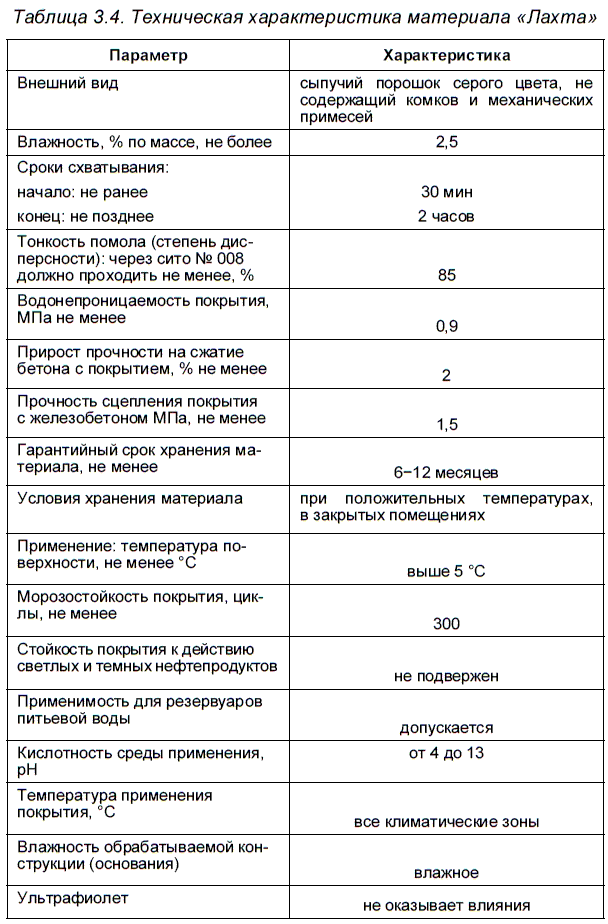

Материал «Лахта» соответствует требованиям ТУ 5775-00539504194-97 (табл. 3.4).

Испытания показали, что трехслойное нанесение состава «Лахта®» проникающая (3 мм) позволяет добиться прекращения фильтрации воды при внешнем давлении от 10 до 16 атм. Помимо этого, на этапе нового строительства для улучшения гидроизоляционных свойств фундамента возможно использование бетонов с применением комплексной добавки в бетон «Лахта®». Эта добавка позволяет повысить водонепроницаемость (min AW3), прочность (min в 2 раза), морозостойкость и удобоукладываемость бетона. [35, 38–41]

Сегодня гидроизолирующие материалы проникающего действия на цементной основе получили широкое распространение. Смеси «ГИДРО-S» (производитель ООО «Вестех» г. Подольск Московской обл.) проникающего действия на основе минерального сырья обладают одновременно свойствами как традиционных, так и новых защитных материалов проникающего действия.

При затворении водой сухих гидротехнических смесей «ГИДРО-S» образуется гидротехнический раствор, который наносится на защищаемую мокрую или увлажненную поверхность. Глубина проникновения в бетон достигает 100 мм сплошным фронтом в зависимости от плотности бетона. Высокие прочностные характеристики марок «ГИДРО-S», их химическая стойкость (табл. 3.5) позволяют использовать их в различных гидроизоляционных и ремонтно-восстановительных работах. Простота применения в сочетании с высокими эксплуатационными характеристиками и разумной ценой обусловливают высокий потенциал этого материала. НИИЖБ рекомендовал его к применению на промышленных объектах России (очистные сооружения, насосные станции, водозаборные сооружения, градирни, бомбоубежища, подземные резервуары и другие).

Цемент и сухие смеси «ГИДРО-S» при гидроизоляционных и ремонтно-восстановительных работах применяют как «бронирующую» или конструкционную гидроизоляцию, нанося их по армирующей сетке (а иногда и без сетки) толщиной 1,5–3 см в зависимости от материала. Если защищаемая поверхность бетона не имеет крупных трещин и есть уверенность в трещиностойкости конструкции, целесообразнее использовать «ГИДРО-S» марок В, П, У, которые наносятся на бетонную поверхность тонким слоем до 3 мм. В систему гидроизоляции «ГИДРО-S» входят:

«ГИДРО-8-Б» — быстротвердеющий — ликвидирует протечки;

«ГИДРО-S-B» — водоостанавливающий — высушивает стены;

«ГИДРО-S-n» — противогрибковый — подавляет грибковые образования;

«ГИДРО-S-y» — универсальный — для строительных, ремонтных работ.

«ГИДРО-S-Б» — гидропломба, предназначен для ликвидации протечек через трещины, швы и отверстия. Эффективен при постоянном притоке воды в бетонных и каменных ограждающих конструкциях заглубленных и полузаглубленных сооружений, к числу которых относятся шахты, тоннели, гидротехнические сооружения и другие объекты. Сроки схватывания находятся в прямой зависимости от температуры окружающей среды и воды затворения и колеблются в диапазоне от 30 секунд до 3 минут. Обработанная поверхность может эксплуатироваться в температурном режиме от -40 до +90 °C. Морозостойкость смеси не менее 300 циклов. «ГИДРО-8-Б» как водоостанавливаюший состав для аварийной ликвидации протечек требует подготовки поверхности: очистки от штукатурки, легко удаляемых включений, краски, грязи, жира и поверхностной пленки цементного камня. Подготовку можно выполнять вручную металлическими щетками, а можно любым механизированным способом: перфоратором или электродрелью с абразивной насадкой либо пескоструйным аппаратом. Следующий этап — разделка стыка, трещины или свища также вручную или механизированно, но так, чтобы ширина разделки была не менее 20 мм, а глубина не менее 30 мм. Разделанный участок тщательно промывается и очищается.

Рабочий раствор готовится из расчета 160 мл воды на 1 кг смеси. Сухая смесь предварительно тщательно перемешивается в творильной емкости, а затем разводится водой комнатной температуры. Затворение выполняется за один прием при энергичном постоянном перемешивании в течение не более 30 секунд. После этого полученную массу разминают и скатывают вручную, придав пломбе необходимую форму. Время приготовления раствора от момента затворения водой не должно превышать 1,5–2 минуты, повторное же добавление воды исключается.

Полученную пробку нужной формы с усилием вдавливают в подготовленный шов или отверстие, прижимают и удерживают в течение 0,5–3 минут. Заделку отверстий большого размера выполняют частями, а через 1 час после блокирования протечки гидропломбой поверхность дополнительно изолируется раствором «ГИДРО-S-B».

Вертикальные протечки ликвидируются сверху вниз. Если из трещины поступает вода под напором, разделку места протечки выполняют, вставив в отверстие дренажную трубку из поливинилхлорида диаметром не менее 20 мм и закрепляют ее раствором «ГИДРО-S-Б». Поверхность вокруг дренажа покрывается раствором «ГИДРО-S-B».
