Шрифт:
Все марки имеют в составе природный натриевый бентонит («BENTOMAT SS100»), а также включают активированный бентонит натрия («BENTOMAT AS100» (RUS100)). Применяются для полигонов ТБО, шламовых амбаров, для вторичной защиты нефтехранилищ и резервуаров с ГСМ.
Предлагаются марки с пониженным содержанием бентонита натрия («BENTOMAT AS50» (RUS50)) для дорожного строительства, создания верхнего изолирующего слоя при рекультивации полигонов или комбинированных способов строительства экрана из различных материалов, а также экранов, эффективно защищающих от концентрированных и токсичных фильтратов. «BENTOMAT CL» — материал этой же сферы применения, дублированный для дополнительной надежности слоем полиэтиленовой пленки.
Наряду с отмеченными ранее достоинствами бентонитовых материалов экраны из материалов «BENTOMAT» отличаются рядом дополнительных преимуществ:
высокая технологичность и простота укладки по сравнению с другими способами экранирования;
высокая стойкость к различным химическим загрязнениям, в том числе к неполярным жидкостям (нефть, масла, бензины);
экологическая чистота.

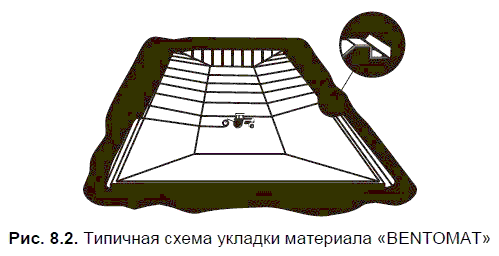

При монтаже экранов из материалов «BENTOMAT» не требуется сварки швов. Места нахлестов просыпают бентонитовым порошком, и далее в процессе гидратации происходит образование сплошного слоя бентонитового геля в местах нахлеста и всего экрана в целом. Укладывать «BENTOMAT» можно практически всесезонно.
В России материал успешно использован для устройства противофильтрационных экранов при строительстве полигонов захоронения отходов, для шламовых амбаров при бурении нефти в Республике Коми, для гидроизоляции искусственных водохранилищ в Соликамске, для вторичной защиты нефтехранилищ на Туапсинской и Льговской нефтебазах, для защиты от проникновения в грунт нефтепродуктов при строительстве АЗС.
Все материалы прошли испытания в различных российских исследовательских центрах, на них имеются гигиенические сертификаты и технические свидетельства Госстроя РФ, разрешающие их применение на территории России. [78, 84, 119]
Часть II
Примеры гидроизоляции сооружений
Глава 1
Современные материалы в изоляции резервуаров
Во всех регионах нашей страны ежегодно строятся и эксплуатируются сотни сборных и сборно-монолитных емкостей и резервуаров для хранения воды и других жидких материалов. И почти во всех сооружениях отмечаются протечки. Протекают швы между сборными конструкциями, сопряжения сборного железобетона с монолитным, да и сами конструкции часто не обеспечивают герметичности.
Разработки Государственной инвестиционной академии совместно с ЗАО «ТЕПЛОСТЕН»
Государственной инвестиционной академией совместно с ЗАО «ТЕПЛОСТЕН» разработаны конструктивно-технологические решения изоляции сборно-монолитных железобетонных емкостей с использованием битумно-каучуковых мастик типа «БСКМ» и принципиально новых полиизоцианатных составов «Лукар».
Мастики «БСКМ», содержащие модифицирующие добавки — уретановые, бутилкаучуковые, наиритовые, сульфохлорполиэтиленовые, в сочетании со стеклотканями или лавсано-вискозными неткаными материалами обеспечивают стабильность адгезионно-когезионных свойств и водостойкость в широком диапазоне температур.
Исследования показали эффективность, а зачастую и незаменимость полиизоцианатных составов при строительстве и ремонтно-восстановительных работах, особенно в условиях агрессивных сред и низких температур.
«Лукары» — высокопрочные, химические, био- и водостойкие полимерные составы повышенной огнестойкости на основе полиизоцианатного связующего (патент РФ 2128674), соответствующие ТУ 5772-002-5827-5026-02 (санитарно-эпидемиологическое заключение № 52.НЦ.15.577.П.000355.02. 03 от 17. 02. 2003 г.).
Гидроизоляцию днищ резервуаров материалами «БСКМ» и «Лукар» выполняют в определенной последовательности:
по уплотненному грунтовому основанию отсыпают гравийнопесчаную смесь толщиной до 250 мм;
бетонную подготовку выполняют толщиной 100 мм, выравнивая и уплотняя ее виброрейкой;
через 2 суток по сухой поверхности наносят грунтовку из разжиженной мастики «БСКМ»;
на следующий день наносят приклеивающий слой «БСКМ», укладывая по нему плотную стеклосетку типа ССС или стеклоткань типа АСТТ с нахлестом полотнищ до 50 мм;
по уложенной стеклоткани наносят защитный слой «БСКМ» толщиной до 0,5 мм;
свободный конец стеклоткани длиной около 500 мм, пропитанной «БСКМ», рулончиком сворачивают у кромки бетона;
через 2 суток по «БСКМ» укладывают выравнивающую защитную стяжку из состава «Лукар-ОХ» (связующее «Лукар», наполненное сухой цементно-песчаной смесью) толщиной около 15 мм;
не ранее чем через 1 сутки бетонируют днище (рис. 1.1).
Используя составы «Лукар», применяют такую последовательность гидроизоляции.
