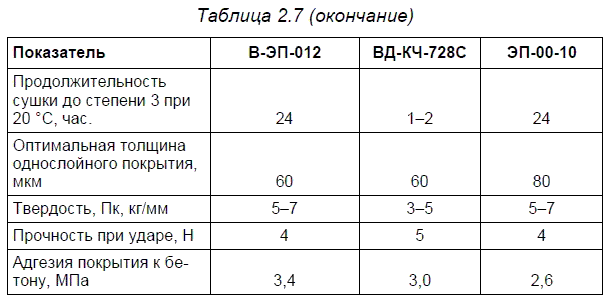

Из таблицы видно, что по комплексу физико-механических свойств покрытия на основе «В-ЭП-012» и «ВД-КЧ-728» ни в чем не уступают традиционным эпоксидным покрытиям «ЭП-00-10». Более того, латексно-эпоксидные композиции могут наноситься как на сухую, так и на влажную поверхность. При этом еще существенно улучшаются условия труда рабочих и сокращается выброс в атмосферу токсичных и дорогостоящих растворителей. [15]

В НПФ «Рекон» разработана и производится серия гидроизоляционных материалов на основе водных дисперсий эпоксидных смол и ряд пропиточных составов на основе водной дисперсии эпоксидной смолы «ЭД-20».

Глубина пропитки этими составами не более 10 мм и позволяет увеличить прочность образца в 1,5 раза.

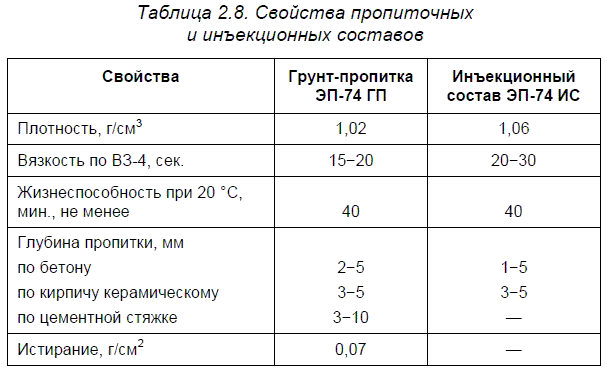

На основе водной эмульсии эпоксидной смолы «ЭД-20» была разработана композиция для инъекции в трещины. Свойства пропиточных и инъекционных составов приведены в табл. 2.8.

Применение водных дисперсий смолы «ЭД-20» в полимерцементных растворах (ПЦР) позволяет использовать водную фазу дисперсий в качестве воды затворения. При этом улучшаются такие технологические показатели, как текучесть и пластичность раствора.

Полученная в результате использования водных дисперсий эпоксидных смол однородная структура «ПЦР» позволяет покрытиям толщиной 2 мм выдерживать гидростатическое давление в 7 атм. Бдагодаря таким показателям, составы «ПЦР Э-20» и «ПЦР Э-30» с 20 и 30 % полимера в композиции соответственно уже более 12 лет успешно используются в качестве обмазочной гидроизоляции при ремонте стыков градирен, бассейнов, фундаментов зданий и резервуаров для хранения различных химикатов, питьевой и технической воды.

Свойства полимерцементных составов приведены в табл. 2.9.

Как видно из таблицы, все разработанные составы имеют великолепную адгезию как к бетонным, так и к металлическим поверхностям.

С 1993 года ООО «НПФ „Рекон“» выполнило ремонтных и реставрационных работ более, чем на 50 объектах, среди которых наиболее значимые архитектурные памятники Казани:

Государственный музей РТ (1993 г.);

Благовещенский собор Казанского кремля (1999 г.);

Президентский дворец в Казанском кремле (2000 г.).

Кроме того, с использованием составов «ПЦР Э-20» и «ПЦР Э-30» были выполнены ремонтные работы железобетонных и металлических резервуаров для хранения питьевой и технической воды в городах Казани, Елабуге и Тольятти, для хранения химикатов — в Челябинске и Перми. Составы на основе «ПЦР Э-15» и «ПЦР Э-20» были использованы для восстановления несущих опор путепроводов объединения «Татнефть» и опор мостов. [16]

Под маркой «Славянка»® выпускаются однокомпонентные составы, готовые к применению. По внешнему виду они представляют собой однородную массу черного цвета и сметанообразной консистенции.

Мастики «Славянка»® отличаются высокой адгезией к обрабатываемым материалам и образуют на поверхности ровное однородное покрытие. Покрытия на их основе после высыхания обладают высокой эластичностью при температурах от -50 до +110 °C, повышенной устойчивостью к воздействию влаги, механическим и атмосферным воздействиям и высокой долговечностью — срок службы покрытия составляет 10–15 лет.

Для удобства применения допускается разбавление мастик органическими растворителями (толуолом, ацетоном, уайт-спиритом, бензином) до нужной консистенции, но не более 20 % от массы мастики. Те же растворители рекомендуется использовать в качестве очищающего средства для инструментов.

Состав мастики:

битум;

полимерные добавки;

пластификаторы;

минеральные наполнители.

Область применения:

гидроизоляция металлических, железобетонных и других конструкций;

внутренняя гидроизоляция помещений с повышенной влажностью (душевых, санузлов, прачечных и т. д.);

гидроизоляция мостовых сооружений и трубопроводов;

наружная гидроизоляция заглубленных конструкций (фундаментов, резервуаров различного назначения и т. д.).

Расход мастики при нанесении в 1 слой составляет 2–3 кг/м2.

Производить работы допускается при температуре от -10 до +50 °C.
