Примечание. Гранаты прежних годов изготовления хранятся с укрепленными на дистанционной трубке предохранительными колпачками или в свинчиваемых колпачках-чехлах (рис. 14 и 15).

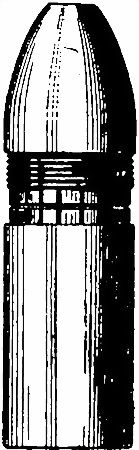

Рис. 14. Граната с предохранительным колпачком:

1 — предохранительный колпачок

Рис. 15. Колпачок-чехол

19. Мортирка (рис. 16) служит для направления полета гранаты. Она укрепляется на дульной части винтовки и состоит из ствола, соединительной чашки и шейки.

Ствол направляет полет гранаты. Внутри он имеет 3 винтовых нареза, которые придают гранате вращательное движение для устойчивости при полете. Ствол наглухо ввинчен в соединительную чашку.

Рис. 16. Мортирка:

1 — коленчатая прорезь, 2 — шейка, 3 — соединительная чашка, 4 — ствол, 5 — нарез, 6 — канал ствола, 7 — канал шейки

Соединительная чашка служит для скрепления ствола с шейкой; по концам внутри она имеет винтовую нарезку.

Шейка служит для укрепления мортирки на винтовке. Она имеет коленчатую прорезь для прохода основания мушки (намушника) в винтовую нарезку для ввинчивания в соединительную чашку при закреплении мортирки на винтовке.

20. Угломер-квадрант (рис. 17) служит для наводки гранатомета. Он укрепляется на винтовке в выемах ложи в состоит из угломера, квадранта в хомутика.

Угломер служит для горизонтальной наводки гранатомета. Он укреплен на оси с правой стороны хомутика и может вращаться на оси и удерживаться в придаваемом ему положении. На угломере нанесена шкала. Одно малое деление шкалы равно 20 тысячным. Каждые пять малых делений (100 тысячных) вправо и влево от нуля обозначены большой чертой; каждые два больших деления последовательно занумерованы цифрами 2 и 4 (200 и 400 тысячных).

Рис. 17. Угломер-квадрант (обр. 1937 г.):

1 — квадрант, 2 — окно квадранта, 3 — шкала углов возвышения и склонения, 4 — опорные пластинки, 5 — зажимной винт с барашком, 6 — угломерная шкала, 7 — окно с указателем, 8 — прорезь, 9 — визирная линейка, 10 — мушка, 11 — откидная часть хомута

В передней части угломера на оси укреплена визирная линейка с прорезью и мушкой для визирования. Для установки линейки на нужное деление шкалы на заднем конце ее имеется окно с указателем. При установке указателя на нулевое деление шкалы угломера линейка становится параллельно оси мортирки.

Квадрант служит для придания гранатомету при вертикальной наводке углов возвышения и склонения. Он наглухо укреплен с левой стороны хомутика и состоит из коробки, маятника в шкалы углов возвышения в склонения.

Коробка имеет окно, на котором нанесена установочная черта для установки по ней делений шкалы квадранта.

Маятник укреплен на оси внутри коробки. На конце маятника имеется грузик для удержания его на месте.

Шкала квадранта укреплена на маятнике. Деления ее нанесены в градусах. Каждое малое деление равно 2 градусам (в квадрантах старых образцов — 5 градусам). Нижняя часть шкалы с цифрами от 0 до 45 служит для предания гранатомету углов возвышения; верхняя — с цифрами от 0 до 15 — для придания углов склонения.

При вертикальной наводке гранатомета маятник со шкалой, удерживаемый грузиком, остается на месте, коробка же квадранта вращается вокруг шкалы; при этом установочная черта окна коробки передвигается по шкале квадранта и показывает придаваемый гранатомету угол возвышения (склонения).

При горизонтальном положении гранатомета установочная черта стоит против нулевого деления шкалы.

Хомутик служит для укрепления угломера-квадранта на винтовке. Он имеет две опорные пластинки, которые входят в выемы ложи и прижимаются к винтовке винтом с барашком; правая половина хомутика — откидная.
