Ниже приведен пример строки текста в формате CSV. Julian,Bucknall,,43,"Author, and Columnist"
Эта строка содержит пять полей. Первые два поля содержат значения [Julian] и [Bucknall], третье поле не имеет значения, значение четвертого поля - [43], а пятого - [Author, and Columnist]. (В данном случае строковые значения заключены в квадратные скобки для показа того, что двойные кавычки в исходной строке отбрасываются.)
Будем считать, что конечной целью является создание подпрограммы, которая принимает строку и список строк, разбивает строку на отдельные поля и вставляет поля в список строк. Прежде чем приступить к созданию диаграммы конечного автомата, давайте сформулируем несколько правил в отношении допустимого формата строки CSV. Во-первых, все символы являются значащими, и единственные отбрасываемые символы - запятые (естественно, после того, как они были использованы для разбиения текста CSV) и двойные кавычки, в которые заключено значение поля. Более того, двойная кавычка имеет значение открывающей двойной кавычки, если она расположена за запятой (или является первым символом строки). В частности, например, это правило означает, что если бы в приведенном примере строки между запятой и открывающей двойной кавычкой имелся один пробел, подпрограмма разбила бы строку на шесть полей, двумя последними из которых были бы ["Author] и [and Columnist"]. Более того, если бы двойная кавычка была идентифицирована в качестве открывающей двойной кавычки, то следующая двойная кавычка закрывала бы значение поля, а следующим символом должна была бы быть запятая (или конец строки). В противном случае имеет место ошибка, и строка усекается.
Теперь можно нарисовать блок-схему конечного автомата. На рис. 10.2 отражены пять состояний. Начальное состояние названо FieldStart. Если следующий символ - двойная кавычка, выполняется переход в состояние ScanQuoted, в котором выполняется отбор символов до тех пор, пока не встретится следующая двойная кавычка и не будет выполнен переход в состояние EndQuoted. Если следующий символ - запятая, можно снова выполнить переход в состояние FieldStart. Если это не так, выполняется переход в состояние ошибки, и выполнение программы прекращается. Пребывая в состоянии FieldStart, мы также можем получить запятую (поле считается пустым). Или, если мы получаем символ, который не является запятой или двойной кавычкой, осуществляется переход в состояние ScanField. В этом состоянии выполняется ввод и накопление символов до тех пор, пока не будет получена запятая.

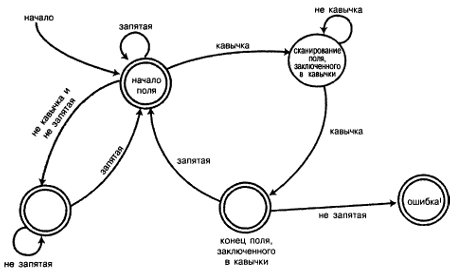

Рисунок 10.2. Конечный автомат синтаксического анализа строки в формате CSV
Как видите, в конечном автомате условия ошибки можно указывать, создавая специальное состояние. (С другой стороны, написанное можно понимать буквально. В конечном автомате, в котором не используется переход в состояние ошибки, существует только один символ, который может привести к переходу из состояния EndQuoted, - запятая, а любой другой символ приводит к "исключению".)
Преобразование блок-схемы конечного автомата в код столь же простая задача, как и в предыдущем примере. Код реализации приведен в листинге 10.2.
Листинг 10.2. Синтаксический анализ строки CSV
procedure TDExtractFields(const S : string; aList : TStrings);
type
TStates = (FieldStart, ScanField, ScanQuoted, EndQuoted, GotError);
var
State : TStates;
Inx : integer;
Ch : char;
CurField: string;
begin
{инициализация путем очистки списка строк и начало работы в состоянии FieldStart}
Assert(aList <> nil, 'TDExtractFields: list is nil');
aList.Clear;
State := FieldStart;
CurField := ''
{считывание всех символов строки}
for Inx := 1 to length(S) do
begin
{получение следующего символа}
Ch := S[Inx];
{обработать в зависимости от состояния}
case State of
FieldStart :
begin
case Ch of
'"' :
begin
State := ScanQuoted;
end;
',' :
begin
aList.Add('');
end;
else
CurField := Ch;
State := ScanField;
end;
end;
ScanField : begin
if (Ch= ',') then begin
aList.Add(CurField);
CurField := '';
State := FieldStart;
end else
CurField := CurField + Ch;
end;
ScanQuoted : begin
if (Ch= '"') then
State := EndQuoted else
CurField := CurField + Ch;
end;
EndQuoted : begin
if (Ch = ',') then begin
aList.Add(CurField);
CurField := '';
State := FieldStart;
end else
State := GotError;
end;
GotError : begin
raise EtdStateException.Create( FmtLoadStr (tdeStateBadCSV,
[UnitName, 'TDExtractFields']));
end;
end;
end;
{нахождение в состоянии ScanQuoted или GotError на момент окончания строки свидетельствует о наличии проблемы, связанной с закрывающей кавычкой}
if (State = ScanQuoted) or (State = GotError) then
raise EtdStateException.Create(FmtLoadStr (tdeStateBadCSV,
[UnitName, 'TDExtractFields']));
{если текущее поле не пусто, добавить его в список}
if (CurField <> '') then
aList.Add(CurField);
end;
Исходный код TDExtractFields можно найти на web-сайте издательства, в разделе материалов. После выгрузки материалов отыщите среди них файл TDStates.pas.
Детерминированные и недетерминированные конечные автоматы
Теперь, когда мы рассмотрели несколько достаточно сложных конечных автоматов и ближе познакомились с ними, следует ознакомиться с рядом новых терминов. Первый из них - автомат (automaton или, в просторечии, automata). Это всего лишь еще одно название машины состояний, которое используется исключительно в учебных курсах и учебниках по компьютерным наукам. Конечный автомат (он же и конечная машина состояний) - это всего лишь машина состояний, количество состояний которой не бесконечно. Оба приведенные ранее примера представляли конечные автоматы: в первом имелось три состояния, во втором -пять.
