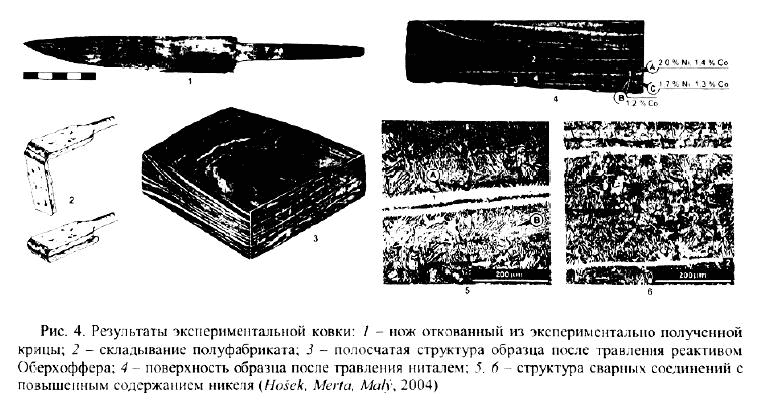

Часто участки высокой концентрации никеля спорадически выявляются в сварных швах. Обычно это предметы с многослойной структурой. Такие поковки изготовлены из пакетных заготовок; при шлифовке и травлении может проявляться их красивая структура похожая на дамаск. Одна из наиболее известных находок этого типа — топор из Кьюла (I–IV вв. н. э.). В полосчатой структуре топора присутствует мартенсит с 5 % Ni и 0.7 % Со, а также полосы с 0.6 % Ni и 0.3 % Со. Возможно, что топор изготовлен из заготовки, в состав которой входило металлургическое железо как с высоким, так и с низким содержанием никеля. Существует и другой путь получения такой или близкой полосчатой структуры — пакетование металла, разогретого в горне (при условии, что в железе присутствует никель, хотя бы в небольшом количестве). В Техническом музее Брно проводился эксперимент по выплавке железа и изготовлению ножа из полученной крицы (рис. 4). Концентрации никеля в руде были ниже порога чувствительности приборов, заготовка имела полосчатую структуру, в которой присутствует около 2 % Ni и 1,3 % Со.

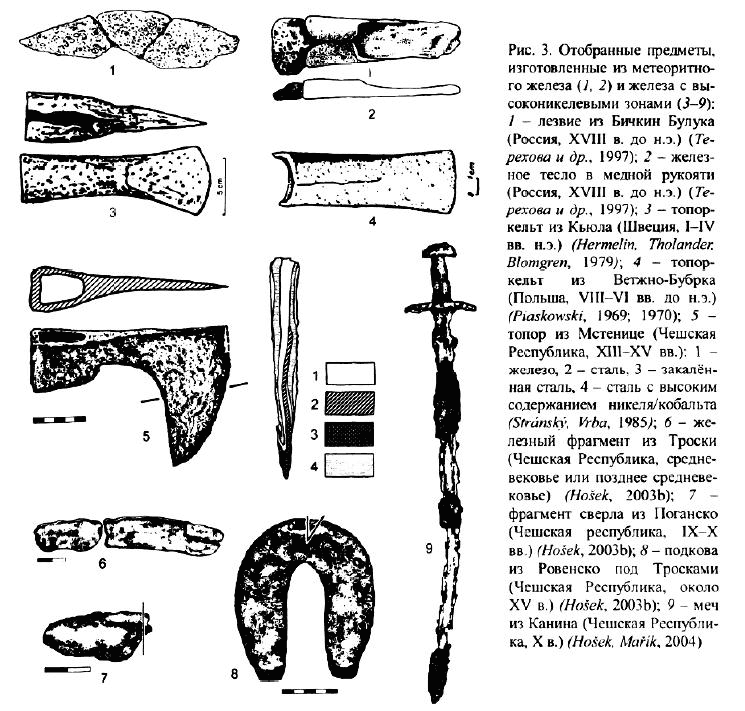

Рис. 3. Отобранные предметы, изготовленные из метеоритного железа (/, 2)и железа с высоконикелевыми зонами (3–9): 1— лезвие из Бичкин Булука (Россия, XVIII в. до н. э.) ( Терехова и др.,1997); 2 —железное тесло в медной рукояти (Россия, XVIII в. до н. э.) ( Тереховаw др. у1997); 3 —топор-кельт из Кьюла (Швеция, I–IV вв. н. э.) (Hermelin, Tholander, Blomgren,1979); 4 —топор-кельт из Ветжно-Бубрка (Польша, YIII–VI вв. до н. э.) (Piaskowski,1969; 1970); 5 — топор из Мстенице (Чешская Республика, X111-XV вв.): 1 — железо, 2 — сталь, 3 — закалённая сталь, 4 — сталь с высоким содержанием никеля/кобальта (Str^ansky\ Vrba, 1985,); 6— железный фрагмент из Троски (Чешская Республика, средневековье или позднее средневековье) (Hasek,2003b); 7 — фрагмент сверла из Поганско (Чешская республика, IX–X вв.) (Hasek,2003b); 8— подкова из Ровенско под Тросками (Чешская Республика, около XV в.) (Hosek,2003b); 9 — меч из Канина (Чешская Республика, X в.) (Hosek, Marik, 2004).

Операция пакетования была повторена кузнецом 8 раз, однако число различимых полос металла соответствовало 4 или 5 циклам кузнечной сварки. Очевидно, простота процесса способствовала его широкому применению в древности. Можно считать, что получение полосчатой структуры при наличии подходящей руды не составляло трудности. Среди археологических находок с территории Чешской республики сходная полосчатая структура зафиксирована на кельтском долоте из Старе Градиско. Выявлены многочисленные полосы металла с содержанием никеля в полосах перлита от 2,5 % до 3.4 %. Предполагается, что в рудах, использовавшихся кельтами, имелся никель в заметном количестве.

Попытки установить источники железа археологических находок предпринимались неоднократно, в основном по химическому составу микроскопических шлаковых включений. Этот метод дал хорошие результаты. Е. Пясковский анализировал концентрации Р, Mn, Ni, Si.

Изучение микропримесей никеля и кобальта также продуктивно. Одним из первых обратил внимание на концентрации никеля Б.А. Колчин: уже в 1953 г. он сделал попытку применить анализ на никель для определения источников железа. Им установлено, что небольшие примеси никеля в изделиях характерны для района Смоленска, в частности, для вещей из Гнездовских курганов X в. Из 15 исследованных образцов 9 содержали никель. Поскольку никель является природной примесью, Б.А. Колчин считал, что все эти находки относятся к одной геологической зоне. Поскольку уже тогда считалось, что гнездовские находки местного производства, следовательно, предполагалось использование местных смоленских руд. Что касается других регионов, то здесь ситуация иная. По одному случаю присутствия никеля отмечено на юге и на севере Древней Руси, еще по одному — в материалах Владимирских и Михайловских курганов. Отсюда возникло предположение Б.А. Колчина об импортном характере михайловского меча (из района Смоленска), поскольку местные железные руды не содержат никеля (рис. 5).

Изучая железные изделия Великой Моравии и более раннего периода (VIII–X вв.), Р. Плейнер выделил 8 групп материала в соответствии с химическим составом металла и описал соответствующие рудные источники, которые могли использоваться в ту эпоху. Он также учитывал группу материала с повышенным содержанием никеля. Находки, для которых характерны повышенные концентрации никеля (0.07-0.3 % Ni), а также предметы с повышенным содержанием никеля и фосфора (0.12-0.3 % Ni и 0.09-0.27 % Р) могли изготавливаться из железных руд с повышенным содержанием никеля, известных на западе Моравии в районе Брно. Изделия с высокими показателями никеля и меди (0.04-0.27 % Ni и 0.08 0.86 % Си), или никеля, меди и фосфора (0.05 -0.35 % Ni, 0.06-0.94 % Cu и 0.06-0.53 % Р) могли быть изготовлены из руд восточной части Малых Карпат на юго-западе Словакии. При этом Р. Плейнер отмечал, что его выводы имеют предварительный характер, учитывая трудность определения источников металла. То же относится и к упоминавшейся работе Б.А. Колчина.

Следует упомянуть работу Р.Ф. Телекота о железных изделиях из Швеции. Хольмквист выделил четыре статистических группы находок, исходя из концентрации никеля и кобальта: I — Ni < 0.03 %; Со < 0.015 %; II — Ni < 0.03 %; Со = (0.015 to 0.04)%; III — Ni < 0.03 %; Со > 0.04 %; IV — Ni < 0.1 %; Со > 0.04 %. Установлено, что товарные крицы с территории Северной Швеции соответствуют группе IV, на Готланде присутствуют крицы группы II. В целом, характер распределения групп I, II и III нечеткий. Не вызывает сомнения, что товарные крицы IV группы скорее всего изготовлялись из местных руд, хотя точно локализовать месторождения пока не удалось.

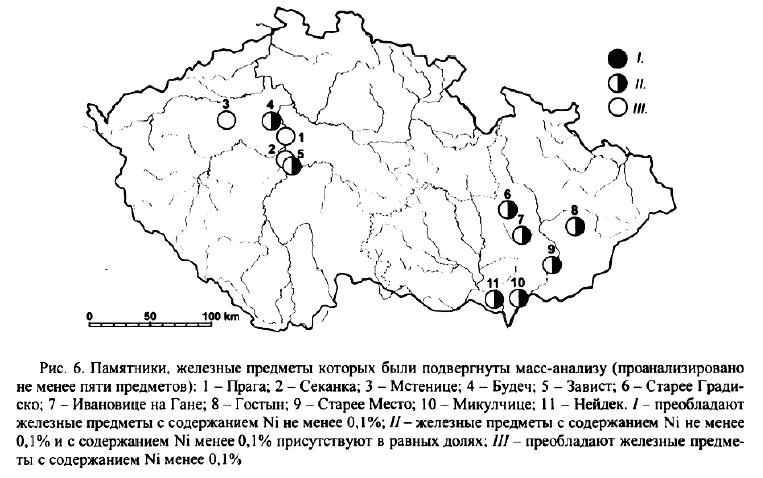

Как показал Р. Плейнер, низкие концентрации никеля в древних и средневековых железных изделиях встречаются часто (рис. 6). Отмечу, что в коллекциях средневековых предметов из Праги XIV–XV вв., а также из памятников Градишко в Давле — Секанка (XIII в.) и Мутейовице (XIII в.) преобладают изделия с содержанием никеля ниже 0,1 %. На более ранних памятниках (Латен — XI в.) доли изделий с содержанием никеля как ниже, так и выше этой границы, как показывает статистический бинарный анализ, приблизительно равны.

До 2000 г. в Чехии не уделялось достаточного внимания изучению структур с повышенным содержанием никеля и кобальта. В настоящее время на ряде памятников выявлено по крайней мере по одной находке с участками повышенной концентрации никеля, обычно в виде полос (рис. 7). Практически в любой количественно представительной коллекции имеются предметы с повышенным содержанием никеля в сварных швах. Попытки определить происхождение находок по количеству никеля, ширине, твердости, форме швов не принесли результата.
