Стремление синтезировать природные минералы восходит к самому началу минералогических исследований. Однако вначале успехи в этом направлении были не очень велики. Новочеркасский профессор-минералог П. Н. Чирминский проделал огромную работу, собрав все имевшиеся к тому времени материалы по синтезу природных минералов, и показал, что до XIX в. никаких серьезных результатов в синтезе драгоценных камней в эти годы еще не было.

Первый успех пришел в 1902 г., когда французский исследователь А. Вернейль осуществил изобретенный им метод прямой кристаллизации корунда из расплава. Этот метод стал главным источником технического и ювелирного корунда. Сейчас синтетический корунд стал важнейшим промышленным материалом.

Вторым, очень большим достижением была разработка методов кристаллизации кварца — этого важнейшего радиотехнического и оптического материала.

Третьим огромным достижением синтетической минералогии был синтез алмаза, и хотя до сих пор еще нет драгоценных синтетических алмазных кристаллов, эта разработка, безусловно, чрезвычайно важна для промышленности.

Синтез драгоценных камней — это не только успех научной теории, но в первую очередь достижение техники — создание принципиально новых установок, позволяющих получить те или иные необходимые температуры и давления, иногда очень высокие. Условия синтеза еще более осложняются тем, что среда, в которой растут кристаллы, обычно очень агрессивна и интенсивно действует на стенки реакционной камеры. Это крайне вредно, так как, во-первых, разрушает обычно очень дорогой прибор, а, во-вторых, в среду кристаллизации попадают компоненты вещества камеры и ее загрязняют. Наиболее часто реакционную камеру делают из стали, легированной хромом, никелем, кобальтом и другими металлами. Все эти металлы интенсивно окрашивают многие кристаллы и, входя в среду кристаллизации, искажают цвет растущего кристалла — драгоценного камня.

Несмотря на все трудности, ряд промышленных предприятий занимается изготовлением многих искусственных драгоценных камней: синтезируются изумруды, получаются крупные кристаллы рутила и титаната стронция, используемые как имитация алмаза. Выращиваются также многие виды редкоземельных гранатов, обладающих очень красивым цветом; синтезируется кубическая окись циркона, также используемая как синтетический драгоценный камень очень эффектных расцветок. Обзор имеющихся материалов по синтезу драгоценного камня, как нам кажется, будет довольно интересен для читателя, знакомящегося с драгоценным камнем.

Синтез корунда. Началом промышленного синтеза драгоценного корунда, как уже упоминалось, было замечательное изобретение француза А. Вернейля, который предложил очень простой способ кристаллизации тугоплавких веществ в самой горячей части пламени кислородной горелки. Не будучи уверен в промышленном осуществлении своей идеи, А. Вернейль изложил в письме содержание своего изобретения и передал это письмо в 1891 г. в запечатанном конверте Парижской академии наук на хранение на десять лет. Однако уже через три года он убедился в своей правоте, организовал фабрику по производству рубина, а в 1902 г. опубликовал суть своего метода синтеза рубина. Полностью свои установки Вернейль осуществил в 1908–1910 гг. Метод А. Вернейля оказался настолько удобным, что с небольшими усовершенствованиями сохранил свое значение до сих пор (рис. 19).

В очень краткой схеме процесс Вернейля может быть описан следующим образом. Основу установки составляет печь из огнеупорного материала с кварцевым глазком. Сверху в этой печи располагается кислородно-водородная горелка, создающая мощное, очень горячее пламя; а внизу — огнеупорная свеча, могущая двигаться вверх и вниз. Шихта в виде тонкого порошка со строго фиксированной скоростью просыпается через горелку. Проходя через горячее пламя, она расплавляется (температура плавления глинозема около 2050°) и каплями падает на свечу. Когда на поверхности свечи наплавляется достаточное количество глинозема, свеча несколько выводится из самой горячей части пламени и на поверхности свечи кристаллизуется довольно много кристаллов.

В дальнейшем, когда свеча постепенно опускается, а на нее насыпается небольшое количество шихты, здесь образуется относительно тонкий длинный стержень — «шейка», в которой происходит отбор кристаллов. Кристаллики, ориентированные неудачно по направлению к росту, уходят в бока шейки и прекращают рост. В результате через некоторое время в вершине шейки остается только один кристалл, ориентированный по направлению роста. Тогда можно постепенно увеличивать скорость подачи шихты, что, в свою очередь, позволит увеличить объем кристалла до поперечника в один-три и даже более сантиметров. Дальше скорость поступления шихты остается постоянной и постоянной сохраняется скорость опускания свечи, которая должна быть точно равна скорости кристаллизации растущего кристалла. При этом создается весьма характерная форма кристалла, получившая название бульки. На самом верху бульки располагается та ее часть, которая была в самом горячем месте пламени и где, собственно, и шла кристаллизация вещества. На поверхности бульки в отраженном свете в большинстве случаев хорошо видны кристаллические грани (рис. 20).

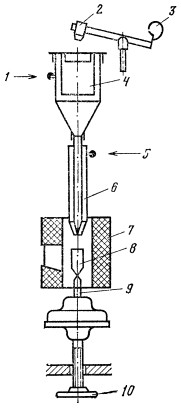

Рис. 19. Схема первой печи Вернейля

4 — коробка для сырья с кислородным дутьем; 6 — область плавления сырьевой смеси; 7 — печь, где идет кристаллизация; 9 — стержень, на котором растет «буля», стержень может подниматься и опускаться (10); 2, 3 — подача сырья; 1, 5 — подача газа

Рис. 20. Особенности кристаллизации були

1— жидкий расплав; 2 — зона кристаллизации; 3 — готовая буля; а — избыток расплава, буля будет плохая; б — нормальная буля; в — дефицит расплава, плохая буля

Шихта для получения рубина представляет собой тончайший порошок глинозема, получаемый прокаливанием аммониевых квасцов. Из чистого глинозема вырастает бесцветный корунд. Для окраски в красный цвет рубина в корунд должна быть добавлена окись хрома. Она добавляется отдельно или входит в состав квасцов (смешанные кристаллы алюминиевых и хромовых квасцов). Для получения сапфира в шихту добавляются закись железа и окись титана. Разработаны и многие другие способы окраски корунда. Особенной популярностью пользуется так называемая александритовая окраска, придающая камню меняющийся цвет.
