В специализированной литературе много лет публикуются описания металлоискателей разных типов, выполненных на микросхемах. При этом предлагаемые конструкции отличаются не только используемой элементной базой, но и степенью сложности. В данной главе рассматриваются лишь некоторые схемотехнические решения, которые легли в основу как простых устройств, которые под силу собрать начинающим радиолюбителям, так и более сложных конструкций.

Начинающим радиолюбителям можно рекомендовать для повторения конструкцию просго металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого столетия в различных отечественных и зарубежных специализированных изданиях. Этот металлодетектор, выполненный всего на одной микросхеме типа К155ЛА3, можно собрать за несколько минут.

Предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте (рис. 3.1). При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.

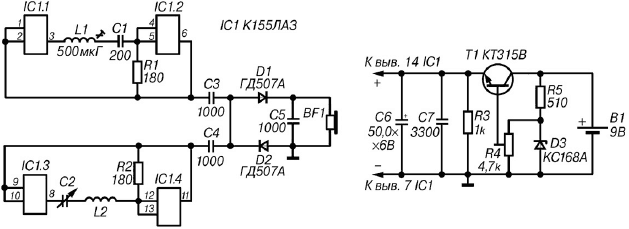

Рис. 3.1. Принципиальная схема металлоискателя на микросхеме К155ЛА3

Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ, схема индикации, а также стабилизатор питающего напряжения.

В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на микросхеме IC1. Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор, выполнен на элементах IC1.3 и IC1.4.

Контур опорного генератора образован конденсатором С1 емкостью 200 пФ и катушкой L1. В контуре измерительного генератора используются конденсатор переменной емкости С2 с максимальной емкостью примерно 300 пФ, а также поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 465 кГц.

Выходы генераторов через развязывающие конденсаторы СЗ и С4 подключены к детектору колебаний ВЧ, выполненному на диодах D1 и D2 по схеме удвоения выпрямленного напряжения. Нагрузкой детектора являются головные телефоны BF1, на которых выделяется сигнал низкочастотной составляющей. При этом конденсатор С5 шунтирует нагрузку по высшим частотам.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты данного генератора. При этом, если вблизи катушки L2 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора. Цветной же металл уменьшает индуктивность катушки L2, а рабочую частоту генератора увеличивает.

ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов после прохождения через конденсаторы С3 и С4, подается на детектор. При этом амплитуда сигнала ВЧ изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах D1 и D2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал биений поступает на головные телефоны BF1.

Питание на микросхему IC1 подается от источника В1 напряжением 9 В через стабилизатор напряжения, образованный стабилитроном D3, балластным резистором R3 и регулирующим транзистором T1.

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

При повторении металлодетектора можно использовать микросхему К155ЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать конденсатор настройки от переносного радиоприемника (например от радиоприемника «Альпинист»). Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 контура опорного генератора должна иметь индуктивность около 500 мкГ. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника.

Измерительная катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В этом случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет, например банку. Витки катушки наматываются внавал, после чего снимаются с каркаса и экранируются электростатическим экраном, который представляет собой незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15 мм.
