Простой и в то же время надежный и эффективный металлоискатель BFO, работающий по принципу оценки изменений частоты сигнала биений, можно собрать всего на одной микросхеме К176ЛП2. В основу данного прибора была положена конструкция, которую еще в начале 90-х годов прошлого столетия предложил Р. Скетерис из литовского города Паневежис.

Отличительной особенностью рассматриваемого детектора металлических предметов является не только применение микросхемы типа К176ЛП2, но также и схемотехнические решения, использованные при разработке генераторов и анализатора (рис. 3.8). При этом в данной конструкции оценка изменения частоты сигнала биений осуществляется на слух.

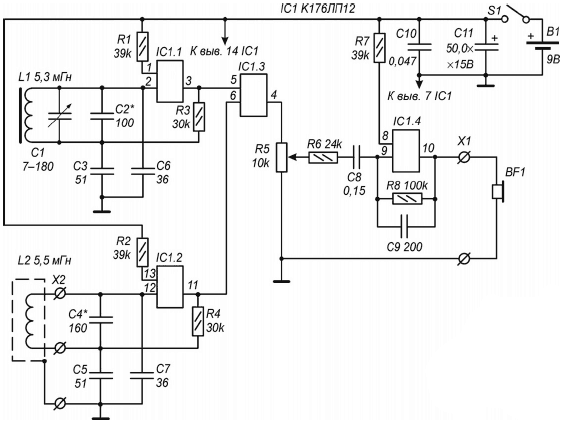

Рис. 3.8. Принципиальная схема металлоискателя на микросхеме К176ЛП2

Основу данного устройства составляют опорный и измерительный генераторы, смеситель и схема акустической индикации.

В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на элементах микросхемы IC1. Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементе IC1.1, а второй, измерительный или перестраиваемый генератор, выполнен на элементе IC1.2.

Рабочая частота опорного генератора определяется параметрами элементов, образующих его колебательный контур, то есть емкостями конденсаторов С1 и С2, а также индуктивностью катушки L1. В контуре измерительного генератора используются конденсатор С4 и поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 100 кГц.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. При этом, если вблизи катушки L2 находится предмет из черного металла, ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной металл уменьшает индуктивность катушки L2, а рабочая частота генератора возрастает.

С выходов генераторов колебания ВЧ подаются на соответствующие входы смесителя, выполненного на элементе IC1.3 (выводы IC1/5,6). Нагрузкой смесителя является резистор R5, который одновременно выступает в роли регулятора громкости.

Затем сигнал низкой частоты через резистор R6 и конденсатор С8 поступает на усилитель НЧ, собранный на элементе IC1.4, и далее – на головные телефоны BF1.

Питание на микросхему IC1 подается от источника В1 напряжением 9 В через фильтр, образованный конденсаторами С10 и С11.

Все детали рассматриваемого металлоискателя (за исключением поисковой катушки L2, резистора R5, разъемов Х1 и Х2, а также выключателя S1) размещены на печатной плате размерами 50х50 мм (рис. 3.9), изготовленной из одностороннего фольгированного гетинакса или текстолита.

Рис. 3.9. Печатная плата (а) и расположение элементов (б) металлоискателя на микросхеме К176ЛП2

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате. При этом плата рассчитана на установку постоянных резисторов типа МЛТ-0,125 или других малогабаритных (например МЛТ-0,25 или ВС-0,125). Конденсаторы С2-С7 могут быть типа КТ-1, конденсаторы С8-С10 – типа КМ-4 или К10-7В, а конденсатор С11 – типа К50-6.

В качестве конденсатора С1 рекомендуется использовать любой конденсатор переменной емкости от малогабаритного радиоприемника (например от транзисторного приемника «Мир»). Можно использовать и подстроечные конденсаторы типа КПК-3 емкостью 25-150 пФ. Максимальная емкость конденсатора С1 должна быть не менее 150 пФ.

Переменный резистор R5 может быть любым малогабаритным, однако в качестве такого регулятора не рекомендуется использовать резисторы, механически соединенные с выключателем питания S1.

Катушка L1 контура опорного генератора выполнена на каркасе из кольцевого магнитопровода типа 600НН К8х6х2 и содержит 180 витков провода ПЭЛШО диаметром 0,14 мм, которые равномерно наматываются по всему периметру магнитопровода.

Поисковая катушка L2 содержит 100 витков провода ПЭЛШО диаметром 0,27 мм и выполнена в виде кольца диаметром 230–250 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В таком случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет. Витки катушки наматываются внавал, после чего снимаются с каркаса и с целью повышения механической прочности пропитываются эпоксидным клеем. Затем катушка L2 экранируется электростатическим экраном, представляющим незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15–20 мм. При изготовлении катушки L2 нужно особенно следить за тем, чтобы не произошло замыкание концов экранирующей ленты, поскольку в этом случае образуется короткозамкнутый виток. Для защиты от повреждений фольгу можно обмотать одним-двумя слоями изоляционной ленты.

Источником звуковых сигналов могут служить высокоомные головные телефоны типа ТОН-2, ТА-4 или аналогичные.

В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки типа 3336Л, соединенные последовательно.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем металлическом корпусе. На крышке корпуса устанавливаются переменный резистор R5, разъем Х1 для подключения головных телефонов BF1, разъем Х2 для подключения поисковой катушки L2 и выключатель S1.
