Вторая проблема этого метода в том, что доля экзопланет, орбитальная плоскость которых точно ориентирована на Землю, весьма невелика. К тому же затмение длится несколько часов, а интервал между затмениями – годы. Тем не менее прохождения экзопланет перед звездами уже неоднократно наблюдались.

Существует также весьма экзотический метод поиска одиночных планет, свободно «дрейфующих» в межзвездном пространстве. Такое тело можно обнаружить по эффекту гравитационной линзы, возникающему в тот момент, когда невидимая планета проходит на фоне далекой звезды. Своим гравитационным полем планета искажает ход световых лучей, идущих от звезды к Земле; подобно обычной линзе, она концентрирует свет и увеличивает яркость звезды для земного наблюдателя. Это очень трудоемкий метод поиска экзопланет, требующий длительного наблюдения за яркостью тысяч и даже миллионов звезд. Но автоматизация астрономических наблюдений уже позволяет его использовать.

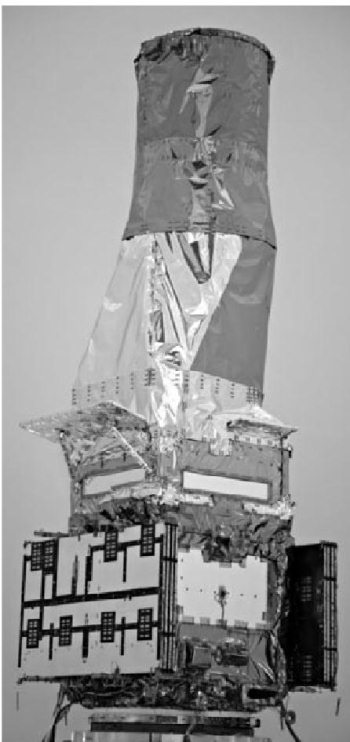

Рис. 6.4. Космический телескоп COROT: слева – подготовленный к запуску; справа – в процессе наблюдения за прохождением планеты по диску звезды (рисунок D. Ducros, CNES). Размер спутника: длина 4Д м, диаметр 2 м (без панелей солнечных батарей). Полная масса 630 кг, масса научной аппаратуры 300 кг. Точность наведения телескопа 0,5''. Мощность канала связи 1,5 Гбит/сутки. Основной вклад в создание этой космической обсерватории внес Национальный центр космических исследований Франции (Centre national d’etudes spatiales – CNES).

По указанным причинам основная роль в поиске экзопланет, подобных Земле, отводится космическим инструментам. С декабря 2007 г. ведутся наблюдения на европейском спутнике COROT, телескоп которого диаметром 27 см имеет поле зрения около 3° и оснащен чувствительным фотометром. Поиск планет осуществляется методом прохождений. Обнаружено уже более дюжины «юпитеров» и даже одна планета, размер которой лишь на 70 % больше, чем у Земли. В 2009 г. на гелиоцентрическую орбиту выведен спутник «Кеплер» (NASA) с телескопом диаметром 95 см, способный непрерывно измерять блеск более 100 тыс. звезд в поле зрения 10°х10°. От него ждут массового обнаружения планет земного типа, но пока найдено лишь несколько «юпитеров» и один «нептун» (правда, в списке подозреваемых – сотни объектов).

Измерение положения звезды

Весьма перспективными считаются методы, в которых измеряется движение звезды, вызванное обращением вокруг нее планеты (табл. 6.3). В качестве примера вновь рассмотрим Солнечную систему. Сильнее всех на Солнце влияет массивный Юпитер: в первом приближении нашу планетную систему вообще можно рассматривать как двойную систему Солнце – Юпитер, компоненты которой разделены расстоянием 5,2 а. е. и обращаются с периодом около 12 лет вокруг общего центра масс. Поскольку Солнце примерно в 1000 раз массивнее Юпитера, оно во столько же раз ближе к центру масс. Значит, Солнце с периодом около 12 лет обращается по окружности радиусом 5,2 а. е./1000 = 0,0052 а. е., который лишь немногим больше радиуса самого Солнца. С расстояния а Кентавра (4,34 св. года = 275 000 а. е.) радиус этой окружности виден под углом 0,004''. Это очень маленький угол: под таким углом мы видим толщину карандаша с расстояния в 360 км. Но астрономы умеют измерять столь малые углы и поэтому уже несколько десятилетий ведут наблюдение за ближайшими звездами в надежде заметить их периодическое «покачивание», вызванное присутствием планет.

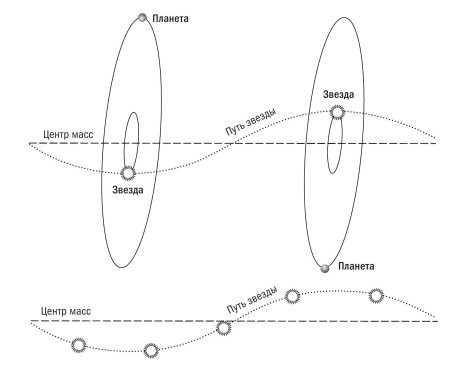

Рис. 6.5. Взаимное движение звезды и планеты. Центр масс системы «звезда + планета» движется прямолинейно (пунктир). Звезда и планета обращаются вокруг центра масс по подобным орбитам в противофазе (вверху). Наблюдая звезду, можно заметить ее «покачивания», указывающие на присутствие планеты.

В самое последнее время это удалось сделать с поверхности Земли, но перспективы астрометрического поиска экзопланет, безусловно, связаны с запуском специализированных спутников, способных измерять положения звезд с миллисекундной точностью.

Измерение скорости звезды

Заметить периодические колебания звезды можно не только по изменению ее видимого положения на небе, но и по изменению расстояния до нее. Вновь рассмотрим систему Юпитер – Солнце, имеющую отношение масс 1:1 ООО. Поскольку Юпитер движется по орбите со скоростью 13 км/с, скорость движения Солнца по его собственной небольшой орбите вокруг центра масс системы составляет V= 13 м/с. Для удаленного наблюдателя, расположенного в плоскости орбиты Юпитера, Солнце с периодом около 12 лет меняет свою скорость с амплитудой 13 м/с.

Для точного измерения скоростей звезд астрономы используют эффект Доплера. Он проявляется в том, что в спектре звезды, движущейся относительно земного наблюдателя, изменяется длина волны всех линий: если звезда приближается к Земле, линии смещаются к синему концу спектра, если удаляется – к красному. При нерелятивистских скоростях движения эффект Доплера чувствителен лишь к лучевой скорости звезды, т. е. к проекции полного вектора ее скорости на луч зрения наблюдателя (прямую, соединяющую наблюдателя со звездой). Поэтому скорость движения звезды, а значит, и масса планеты определяются с точностью до множителя cos а, где а – угол между плоскостью орбиты планеты и лучом зрения наблюдателя. Вместо точного значения массы планеты (М) доплеровский метод дает лишь нижнюю границу ее массы (М · cos ).

Обычно угол а неизвестен. Лишь в тех случаях, когда наблюдаются прохождения планеты по диску звезды, можно быть уверенным, что угол а близок к нулю. Но у доплеровского метода есть два важных преимущества: он работает на любых расстояниях (разумеется, если удается получить спектр), и его точность почти не зависит от расстояния. В табл. 6.3 показаны характерные значения доплероской скорости и углового смещения Солнца под влиянием каждой из планет. Плутон здесь присутствует как прототип планет-карликов.
