Независимо от конструкции окна все оконные блоки имеют общие признаки.
Конструкция оконного блока состоит из обрамления (рама, створки) и светопрозрачного материала (стекло). Оконные блоки в основном различаются по обрамлению, которое может быть изготовлено из разных, иметь разный материал, способ открывания и др.
Спаренные оконные блоки со спаренными створками состоят из наружной и внутренних створок, спаренных между собой, а внутренняя, кроме того, навешивается на петли к коробке. Створки соединяют между собой стяжками, и в результате они составляют как бы один переплет, имеющий достаточную жесткость.
Раздельные оконные блоки состоят из коробки, на которую навешены створки, фрамуги и форточки, которые могут открываться в одну или разные стороны.
Раздельно-спаренные оконные блоки представляют собой комбинацию окон со спаренными и – раздельными створками. У таких окон наружные створки одинарные, а внутренние – спаренные.
В наше время все чаще предлагают оконные блоки двух типов: раздвижные и наклонно-поворотные. Поворотные окна могут открываться наружу или внутрь. Откидные окна имеют верхний или нижний подвес, а у поворотно-откидного окна одну и ту же створку. При определенном положении одной и той же ручки можно открыть, либо повернув вокруг вертикальной оси на угол до 160°, либо откинув на заднем подвесе, в результате чего образуется щель для проветривания.
Имеются специальные элементы фурнитуры, позволяющие фиксировать угол открывания или, например, предохранять створки от самопроизвольного закрывания. Возможности открывания связаны с конструктивными особенностями фурнитуры. Откидные и поворотно-откидные окна в полной мере обеспечивают проветривание помещения вместо форточек, поэтому в этих конструкциях форточек нет. Откидные окна открываются сверху и часто используются на лестничных пролетах, где створчатые окна могут стать источником опасности, в подвалах, а также там, где открытые створки окна могут служить помехой. Эти окна хорошо доступны для ухода и чистки изнутри и снаружи.
Кроме того, существуют окна, которые открываются в обе стороны. Такие окна вращаются вокруг своей оси в горизонтальной и вертикальной плоскостях. Этот вариант очень хорош для окон больших размеров.
Комбинированные окна объединяют в себе преимущества вертикальных и горизонтальных распашных окон.
Современные оконные конструкции могут быть подъемно-раздвижными, горизонтально-раздвижными, а также убирающимися в стену. Использование таких конструкций позволяет сэкономить площадь помещения.
Раздвижные окна привлекательны с эстетической точки зрения. Их довольно часто устанавливают на лоджиях и балконах.
При установке не открываемых, глухих окон необходимо продумать способ вентиляции помещения и учесть, что такие окна мыть можно только с улицы.
Существенно изменились по сравнению с прошлым традиционные материалы для изготовления окон. Например, оконные блоки из древесины, благодаря современным методам обработки, окраски и новым технологиям изготовления, стали более долговечными, погодоустойчивыми, с улучшенными эстетическими качествами.
Новые конструкции металлических профилей значительно повысили звукоизолирующие и теплоизолирующие характеристики окон, а современные методы обработки поверхностей преобразили их внешний вид. Однако окна с деревянными рамами дарят живое тепло интерьеру дома, создают уют.
Деревянные окна хорошо сочетаются с мебелью, дверьми, паркетом, несут в себе классическую изысканность и современную функциональность.
Форма окон может быть совершенно разнообразной – от прямоугольной до сложной арочной конструкции. Арки могут быть простыми и лучковыми. Материалы, из которых изготавливают окна, позволяют создавать любые формы. Форма окна связана с его функциональными возможностями, в первую очередь с возможностями открывания.
Отличные показатели по прочности, изоляции, долговечности имеют современные окна из клееного бруса со стеклопакетами. Недавно появившиеся окна из ПВХ пользуются успехом благодаря ряду достоинств. Пластиковые окна герметичны, поэтому обладают хорошими теплозащитными и шумоизолирующими свойствами; они не требуют покраски и ремонта в процессе эксплуатации; благодаря своей пластичности ПВХ-профиль способен принимать почти любые конфигурации, что предоставляет полную творческую свободу архитекторам, а потребителей освобождает от длительных сроков изготовления заказов.

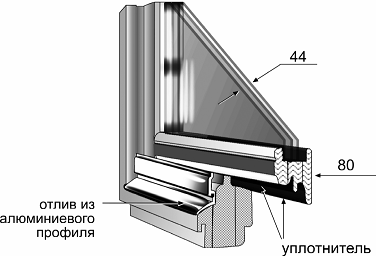

Хорошим решением для остекления больших площадей, лоджий, балконов зимних садов может стать алюминиевый профиль (рис. 3). Однако изготовленные из обычного алюминиевого профиля окна плохо держат тепло. Поэтому лучше выбрать более практичный комбинированный профиль: снаружи алюминий, а с внутренней стороны – пластик или дерево. Кроме того, при изготовлении окон из алюминиевого профиля используют такие системы, где наружная и внутренняя оболочки профиля соединены между собой термомостом – изолирующей планкой, которая прерывает поток тепла, обеспечивая таким образом хорошую теплоизоляцию.Строительство деревянных окон
Оконный блок состоит из оконной коробки и оконных переплетов, которая включают в себя створки, фрамугу и форточку (рис. 2).
Типичная конструкция окна (деревянный короб и рамы с распашными створками) достаточно надежна, позволяет легко заменить стекло в случае его повреждения, отремонтировать рамы. Она дешевле остальных, при желании и минимуме навыков может быть изготовлена и установлена самостоятельно. Основным недостатком является то, что даже плотно закрывающиеся рамы имеют небольшие зазоры, через которые проникают пыль, горячий или холодный воздух, поэтому окна на зиму нужно заклеивать и время от времени менять замазку.
В створках, имеющих большие размеры, применяют горизонтальные бруски-горбыльки, соединяющие вертикальные бруски.
В верхней части оконной коробки над створками устанавливают горизонтальную рамку – фрамугу. Фрамуги бывают глухие и открываемые. Форточку устраивают вверху переплета, но не выше 1,8 м от пола, иначе ее трудно открывать.
В зависимости от числа створок оконные переплеты различают одно-, двух– и трехстворчатые. В зависимости от конструкций переплеты могут делаться из одной или нескольких створок (глухих или открывающихся). Вместо створок иногда устраивают фрамуги.
В большинстве оконных блоков оконные створки открываются внутрь помещения. Они наиболее удобны в эксплуатации, так как их легко мыть, остеклять, открывать и закрывать.
Такие переплеты остекляются двойным стеклом. Ставят два стекла, отстоящие друг от друга на 5–7 см: одно – в летний, другое – в зимний переплет. Между собой переплеты скрепляют шурупами или специальными болтами.
Переплеты в окнах бывают внутренние и наружные, с напалом, т. е. напуском на брусок коробки, создающим более плотный притвор и закрывающим щели, которые образуются между створкой и коробкой. Напалы делают во внутренних или в обоих переплетах, что придает окнам более красивый вид. Для того чтобы створки хорошо раскрывались, размеры по высоте и ширине внутренних переплетов по сравнению с наружными делают больше – примерно на 50–75 мм. Разницу между размерами внутреннего и наружного переплетов называют рассветом. Для переплетов с наплывом размеры внутреннего переплета делают больше наружного по высоте примерно на 75 мм, а по ширине на 75–100 мм.
По конструкции оконные блоки бывают одинарные с одним или двумя рядами остекления, спаренные с двумя или тремя рядами остекления, раздельные с двумя рядами остекления и раздельно-спаренные с тремя и четырьмя рядами остекления.
Для проветривания помещения в окнах устанавливают форточки, форточки-створки, клапаны, жалюзи, фрамуги, открывающиеся створки. Для освещения помещений створки, фрамуги, форточки заполняют стеклами, стеклопакетами, либо стеклопакетами и стеклом (смешанного типа).
Окна и балконные двери отделывают эмалями и красками (непрозрачное покрытие) и лаками (прозрачное отделочное покрытие). Их выпускают высшей и первой категории качества.
Окна и двери изготавливают из древесины хвойных пород – сосны, ели, пихты, лиственницы, кедра. Для изготовления изделий нормальной влагостойкости допускается использовать древесину березы, осины, ольхи, липы, тополя. Влажность древесины деталей должна быть: коробок – 12±3 %; створок, фрамуг, форточек, клапанов, жалюзи и коробок в изделиях нормальной влагостойкости, обшивок, отливов, нащельников, раскладок – 9±3 %.
Оконные блоки раздельной конструкции, с двумя рядами остекления состоят из коробки, в которой навешены переплеты, открывающиеся в одну или в разные стороны. Оконные блоки со спаренными переплетами состоят из двух переплетов – наружного и внутреннего, навешенных вплотную между собой на петли, а наружный, кроме того, – на петли к коробке.
Соединяемые между собой стяжками переплеты составляют как бы один переплет, имеющий достаточную жесткость. Для мытья стекол внутренний и наружный переплеты раскрывают, развинчивая стяжки.
Бруски, из которых вяжут переплеты, створки или фрамуги, называют обвязками. Те бруски, которые делят переплеты и фрамуги на более мелкие части, называют горбыльками.
Сечения (толщина) брусков обвязки и горбыльков бывают разными, что зависит от размера переплета на фрамуги.
На наружных кромках переплетов, фрамуг и форточек, т.е. на брусках и горбыльках, выбирают четверти или фальцы, в которые вставляют стекла на замазке или закрывают их штапиками – тонкими деревянными рейками.
