Кнопки для вызова этих команд находятся на панели редактирования детали.

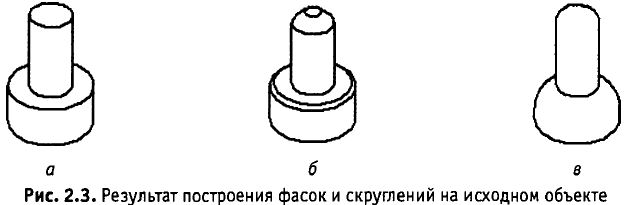

К командам формирования дополнительных конструктивных элементов относятся команды создания фасок, скруглений, круглых отверстий, уклонов и ребер жесткости. На рис. 2.3, а показан исходный объект, а на рис. 2.3, б и в — тот же объект после создания фаски и скругления.
Чтобы разместить отверстие в нужном месте грани, раскройте поле р в строке параметров объектов и укажите положение отверстия мышью или введите координаты центра отверстия в поле р.

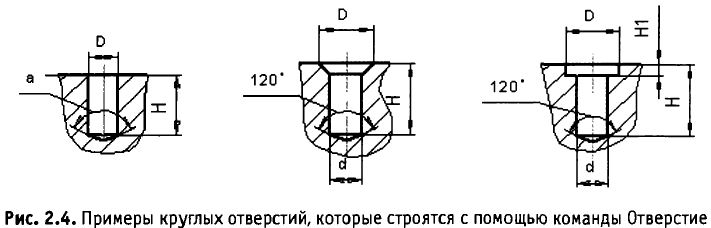

На рис. 2.4 показано несколько из предлагаемых 14 вариантов форм круглых отверстий, создаваемых с помощью команды Отверстие. Буквами обозначены параметры, которым присваиваются необходимые численные значения.

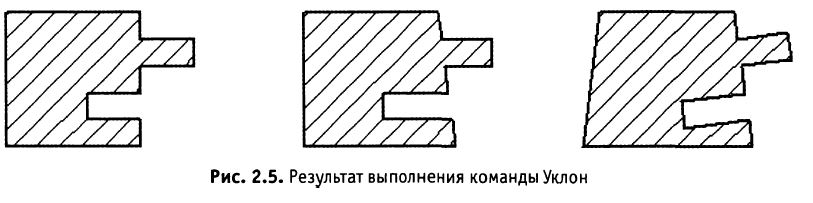

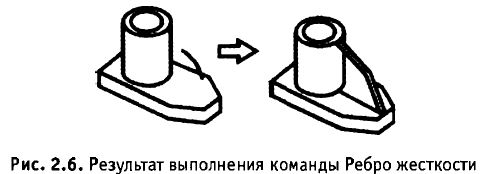

Команда Сечение поверхностью позволяет удалить часть детали, находящуюся по одну сторону пересекающей эту деталь поверхности.
Если перед вызовом команды была выделена поверхность, пересекающая деталь, название этой поверхности появится в поле Поверхность сечения на панели свойств.
Если поверхность сечения не была выделена перед вызовом команды, то укажите ее.
Команда Сечение по эскизу позволяет удалить часть детали, находящуюся по одну сторону пересекающей эту деталь поверхности, образованной перемещением указанного эскиза в направлении, перпендикулярном его плоскости. Перед вызовом команды выделяется эскиз, в котором изображен профиль секущей поверхности.
Команда Зеркальный массив позволяет получить копию выбранных элементов, симметричную им относительно указанной плоскости или плоской грани.
Команда Зеркально отразить тело позволяет создать зеркальную копию тела. Результатом выполнения команды может быть либо тело, обладающее плоскостью симметрии, либо новое тело, зеркально симметричное имеющемуся. После указания тела и плоскости симметрии на экране появляется фантом зеркальной копии детали. Если фантом сформирован верно, то подтверждение создания копии обеспечивается щелчком на кнопке Создать объект.
Команда Массив по сетке позволяет создать массив элементов, расположив их в узлах параллелограммной сетки.
Команда Массив по концентрической сетке позволяет создать массив элементов, расположив их в узлах концентрической сетки.
Команда Массив вдоль кривой позволяет создать массив элементов, расположив их вдоль указанной кривой.
Перед вызовом команд требуется выделить исходные элементы для создания массива. Это можно сделать, выбрав соответствующие пиктограммы в дереве модели или грани элементов в окне детали. После вызова команд на экране появляется панель диалога ввода параметров сетки.
Если существующих в модели граней, ребер и плоскостей проекций недостаточно для построений, то можно создать вспомогательные плоскости и оси.
Команды построения вспомогательных осейрасположены в меню Операции, а кнопки для их вызова находятся в одной группе на панели Вспомогательная геометрия.
Отрезок, изображающий ось, немного выступает за пределы объектов, на которых базировалось построение этой оси. Иногда для понимания расположения оси требуется, чтобы символизирующий ее отрезок был больше (меньше) или располагался в другом месте оси (прямой линии). Можно изменять размер и положение этого отрезка, перемещая мышью его характерные точки (они появляются, когда ось выделена).
