Разработчик: ЛКВВИА.
Производство: не строились
Экипаж, чел 2-4 (3)
Габаритные размеры, м:
длина 70;
размах крыла 33;
высота (на стоянке) 10
Площадь крыла, кв. м 335
Массы, т:
взлетная 220/300;
пустого самолета 77 (до 100);
боевой нагрузки 5 (до 15)
Запас топлива, кг 128000 (около 180000)
Тип, марка двигателей ТРДФ (ВК-15М).
Тяга, т: взлетная 8x10
Скорость, км/ч:
максимальная М=2,8;
взлетная до 340;
посадочная до 220
Дальность полета, км 14300/15500.
Практический потолок, м до 35000
Длина разбега, м 2200;
Длина пробега, м 1000
Оборудование:
бомбардировочно-навигационый к-с.;
РЛС типа «Рубин-1»; оптический бомбовый прицел; оборуд. радио- и фоторазведки; оборудование постановки помех.
Вооружение: ракетное СБС, КР;
бомбовое до ФАБ-5000

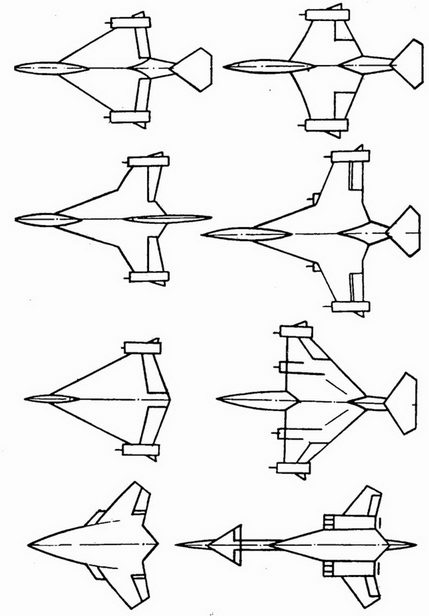

Поисковые компоновочные схемы тяжелого бомбардировщика, разработка ЛКВВИА им. А. Ф. Можайского
По заданию Главного Штаба ВВС в 1957- 1960 годах проводились комплексные исследования по перспективе развития тактико-технических свойств самолетов, гидросамолетов. крылатых ракет и систем «самолет – самолет-снаряд» в целях обоснования предложений по вооружению ВВС боевыми средствами большой дальности.
Ленинградской Краснознаменной военно-воздушной инженерной академией им. А.Ф. Можайского в конце 50-х годов в рамках темы «Изыскание путей развития сверхзвуковых гидросамолетов большой дальности полета» под руководством А.С.Москалева и А.И.Смирнова (научный руководитель) велось проектирование (предэскизная проработка) сверхзвуковых самолетов-бомбардировщиков и самолетов-носителей классов: дальний стратегический бомбардировщик, гидросамолет, самолет-амфибия круглогодичного использования.
Исследование перспектив развития дальних стратегических бомбардировщиков первоначально велось в диапазоне летнотехнических характеристик: взлетная масса – 150-500 тонн, боевая нагрузка – 5-15 тонн, высота полета вблизи цели – 20-35 км, скорость полета М=2-4. Рассматривались следующие компоновочные схемы бомбардировщиков и самолетов-носителей: обычная, «бесхвостка», «летающее крыло», «утка» – со стреловидным, серповидным крылом или с крылом треугольной, прямоугольной, трапециевидной формы. Для силовой установки предполагалось использовать ТРД и ТРДФ либо в случае смешанной силовой установки – ПВРД и ТРДФ.
Рассматривались самолеты следующего назначения: носители самолетного баллистического снаряда (СБС) и крылатых ракет (КР), военно-транспортные самолеты большой дальности, дальние разведчики. Для СБС принималась дальность полета 2500 км при пуске с самолета-носителя с высоты 20-30 км, для крылатых ракет дальность полета - прямая видимость. Самолеты предполагалось оснащать комплексной системой самолетовождения и бомбометания, комплексной автоматизированной системой самолетовождения реактивного самолета разведчика.
На основании всестороннего анализа для сухопутных самолетов были введены ограничения на ТТХ: взлетная масса до 300 тонн, посадочная скорость до 250 км/ч, скорость отрыва 350 км/ч, длина разбега и .пробега до 1600 м.
При проектировании исследовались самолеты различных компоновочных схем с несущим крылом различной формы в плане.
Рассматривались режимы полета на высотах до 30-35 км при скорости до М=4,4-4,6. Отмечалось, что применение в конструкции самолетов титана вместо сплава Д-23 позволит увеличить дальность и скорость полета.
Силовая установка для самолетов всех компоновочных схем – 6-8-10 ТРД, ТРДФ (при расчетных скоростях полета М=2-3,2), не исключалась возможность использования смешанных силовых установок с применением ПВРД (скорость полета более М=3,8).
Оборонительное вооружение: 4-5 управляемых снарядов класса «воздух- воздух» с дальностью полета 10 км и две артустановки (верхняя и нижняя) с боезапасом на 6-8 секунд при темпе стрельбы 7000-9000 выстрелов в минуту. При необходимости артустановки должны были ставить пассивные помехи. Самолеты предполагалось оборудовать системами попутной радио- и фоторазведки, станциями постановки помех радиолокационным системам противника.
Дальний стратегический бомбардировщик ДСБ ЛК. [Не правда ли, вид сбоку очень напоминает Ту-22 М3, появившийся 20 лет спустя? – прим. ред.]
Результаты работ по теме подтвердили возможность создания на технологическом уровне конца 50-х годов самолетов с заявленными характеристиками. Предэскизная проработка рационального варианта компоновочной схемы – бомбардировщика схемы «летающее крыло» – была проведена с участием ЦАГИ. ВВИА им. Н.E. Жуковского и ОКБ-23 ГКАТ.
