Сверху вниз. Приклады, изготовленные из бакелитовой фанеры, полиамида ПА6С-211ДС и трубчатый складывающийся приклад винтовки СВДС

Снайперская винтовка Драгунова является самозарядным оружием, огонь из неё ведется одиночными выстрелами. Подача патронов при стрельбе производится из отъёмного коробчатого магазина вместимостью 10 патронов. Боевая скорострельность достигает 30 выстрелов в минуту. Принцип работы автоматики – газовый двигатель с коротким ходом поршня.

Винтовка состоит из следующих основных частей и механизмов:

1. ствол со ствольной коробкой, открытым прицелом и прикладом;

2. крышка ствольной коробки;

3. возвратный механизм;

4. затворная рама;

5. затвор;

6. газовая трубка с регулятором;

7. газовый поршень;

8. толкатель с пружиной;

9. ствольные накладки;

10. ударно-спусковой механизм;

11. предохранитель;

12. магазин;

13. щека приклада;

14. оптический прицел;

15. штык-нож.

В комплект снайперской винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов.

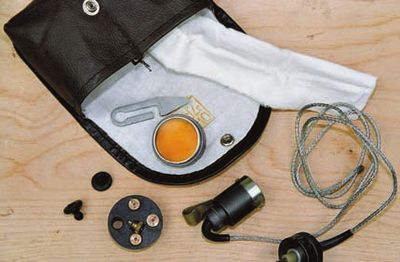

Запасные части, инструмент и принадлежность для прицела ПСО-1: 4 запасных лампочки в обойме, запасные резиновые колпачки на тумблер, оранжевый светофильтр для стрельбы в условиях низкой освещённости, дымки и т. п., отвёртка, салфетка и зимнее устройство освещения сетки прицела. С помощью этого устройства при низкой температуре окружающего воздуха батарейный отсек помещается во внутренний карман одежды стрелка, что препятствует быстрому разряду батареи

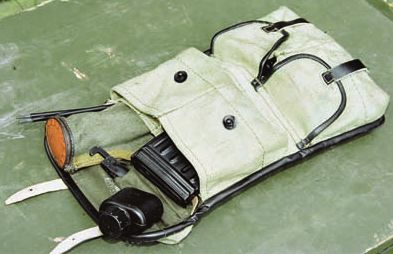

Подсумок с 4 магазинами, принадлежностью в пенале, трёхзвенным шомполом, маслёнкой и прицелом ПСО-1

При выстреле часть пороховых газов через газоотводное отверстие в стенке ствола устремляется в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор, поворачиваясь, отпирает канал ствола, извлекает из патронника стреляную гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок.

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина впатронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Запирание затвора осуществляется его поворотом влево изахождением трёх боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперёд и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается внего изатворная рама останавливается в промежуточном положении.

Для обеспечения безотказной работы автоматики СВД при сильном загрязнении необходимо установить газовый регулятор в положение «2», вставив фланец гильзы или патрона в вырезы регулятора и повернув его

Два фиксирующих выступа (1) обеспечивают точное позиционирование патрона в чашечке затвора. Проточка (2) на дне чашечки предназначена для сбора грязи, несгоревших частиц пороха и остатков лака-герметизатора капсюля, которые могут попасть на зеркало затвора

Неполная разборка винтовки производится для чистки, смазки и осмотра винтовки.

Обратите внимание на то, что чистка ствола винтовки производится только со стороны патронника – дульный срез снайперского ствола нужно беречь как зеницу ока. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку винтовки следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов.

Детали 7,62-мм снайперской винтовки Драгунова: 1 – ствол со ствольной коробкой, прицельными приспособлениями и прикладом; 2 – затворная рама; 3 – затвор; 4 – крышка ствольной коробки с возвратным механизмом; 5 – ударно-спусковой механизм; 6 – предохранитель; 7 – газовая трубка; 8 – газовый регулятор; 9 – газовый поршень; 10 – толкатель; 11 – пружина толкателя; 12 – накладки цевья; 13 – магазин.

Примечание. Поскольку чистка ствола СВД осуществляется с казённой части, отделение щеки приклада при неполной разборке обязательно
