Якорь Нортхилла со складывающимися лапами и штоком для яхт и катеров, хотя и очень удобен, но требует внимательного ухода, так как он представляет собой механизм.

Рис. 76. По своей идее эта конструкция считалась оригинальной

Просматривая выданные на якоря патенты, невольно приходишь к выводу: почти столетие адмиралтейский якорь не дает спокойно спать людям с изобретательской жилкой. Многие из предложенных конструкций столь же блестящи по идее, сколь и непрактичны. А некоторые вызывают просто улыбку.

Якорь, изображенный на рис. 76, удостоен американского патента в 1901 году. Его автор — инженер Гастингс из Филадельфии. Веретено якоря — крестовина, окаймленная обручем. С противоположной от рога стороны к этой хитрой конструкции крепятся две находящиеся в разных плоскостях складные дуги.

По мысли изобретателя, якорь всегда будет перекатываться тяжелой лапой вниз и всегда будет готов забрать грунт. Создается впечатление, что изобретателю будто предписали: «Сделай что хочешь, но убери у якоря шток!» Ведь гораздо проще поставить на якорь железный шток с чекой, нежели крепить эти дуги! Да еще потом гадать, перекатится он на лапу или нет.

Рис. 77. «Ванька-встанька»

А вот якорь, который хочется назвать «ванькой-встанькой» (рис. 77). Его изобретатель — американец Филби — в 1938 году попытался заменить шток якоря поплавком. Веретено сделано из стального прута, загнутого в рог, к которому приклепана треугольная лапа. На конце веретена с противоположной от лапы стороны прикреплен шарнирно стержень с поплавком. Оказавшись под водой, поплавок, поднимая один конец веретена, заставляет лапу опускаться всегда вниз.

Рис. 78. Якорь Лакинга

Один из самых оригинальных методов, дающих возможность избавиться от штока, принадлежит английскому инженеру Лакингу (рис. 78).

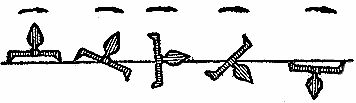

Рис. 79. Якорь Лакинга — принцип действия

В 1935 году он изобрел якорь с массивным рогом и широкой длинной лапой и стержнем с двумя лапами поменьше. В 7 случаях из 10 якорь упадет на грунт основной лапой вниз, на дне он окажется покоящимся на трех точках — верхнем конце веретена, конце основной лапы и конце одной из малых лап. При таком положении основная лапа углубится в грунт. Если же якорь упадет на дно обратной стороной, в грунт войдут две малые лапы. При протаскивании он начнет опрокидываться и якорь снова окажется в указанном выше положении на трех точках (рис. 79). Якорь Лакинга применялся на гидросамолетах, но потом его забыли, возможно, из-за неудобства хранения.

Рис. 80. Плуг-анкер

Глядя на рис. 80, можно подумать, что в книгу по недоразумению попала фотография плуга. Но ошибки никакой нет. Этот якорь хорошо себя зарекомендовал и находится в эксплуатации почти сорок лет. Его официальное название «CQR», или якорь-плуг Тейлора — английского профессора. Он выпускается английскими и американскими фирмами в весовых категориях от 2 до 250 кг. И хотя требования к плугу и к якорю диаметрально противоположны, хотя плуг должен оказывать минимальное сопротивление движению, а якорь — максимальное, парадоксальное сочетание этих механизмов породило неплохой якорь-плуг. Оказывается, у «CQR» отличная держащая сила — 18 кг на каждый килограмм веса якоря на плотном песке и 13,5 кг на каждый килограмм на гравелистом грунте [97]. Шарнирное соединение веретена с лемехом рассчитано так, что если якорь упадет острием вверх, под натяжением якорного каната он перевернется и все равно заберет грунт.

Созданный в глубокой древности, проверенный многовековым опытом и доведенный почти до совершенства, адмиралтейский якорь отнюдь не собирается полностью и во всем уступать соперничающим с ним конструкциям. По надежности и безотказности в работе на всех видах грунта с ним не может сравниться ни одна из хитроумных конструкций самых новейших систем. И до наших дней адмиралтейский якорь успешно выдерживает конкуренцию с сотнями новых конструкций, появившихся за последние 70–80 лет.

В отличие от бесштоковых якорей он конструктивно очень прост. В нем нет подвижных частей, это не механизм, а скорее железное приспособление. И хотя все современные большие морские суда оборудованы втяжными якорями, рождение каждого из них до сих пор не обходится без адмиралтейского якоря. Чтобы задержать движение сошедшего со стапеля корабля в стесненном ковше судостроительного завода, с его носа отдается тяжелый адмиралтейский якорь, поставленный на судно специально для спуска на воду.

Адмиралтейский якорь можно встретить на малых морских судах, лихтерах, промысловых судах, баржах, спортивных и многих других судах.

Столь поразительной долгоживучестью древняя конструкция обязана двум важным преимуществам: сравнительно хорошей держащей силе на всех видах грунта и безотказности в действии. Всегда, когда моряки не доверяют сложному и нередко капризному якорю-механизму, они пользуются испытанным адмиралтейским якорем. Именно его избрали в качестве единственного станового якоря при проектировании в 1908 году первого в мире немагнитного корабля-бригантины «Карнеги». Если не считать серебряных якорей древних финикийцев, полуторатонный бронзовый адмиралтейский якорь бригантины можно справедливо считать самым дорогим якорем в истории мореплавания.
