CZ 38. Несостоявшееся перевооружение

Аннотация

В этот раз речь пойдёт об относительно малоизвестном пистолете знаменитой фирмы CZ – модели CZ 38.

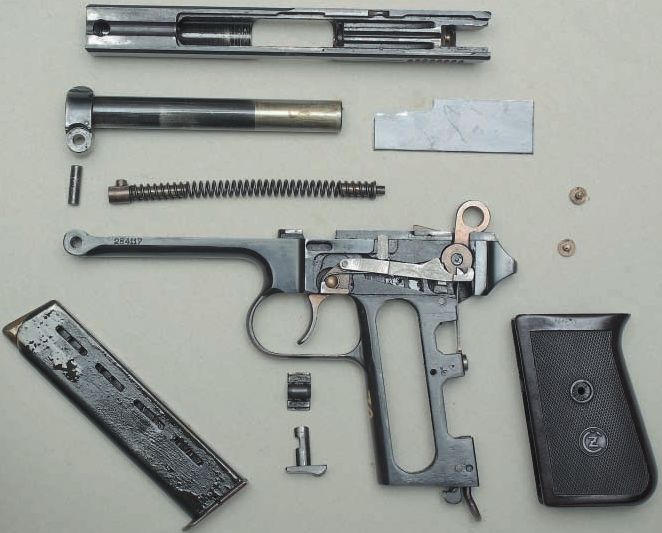

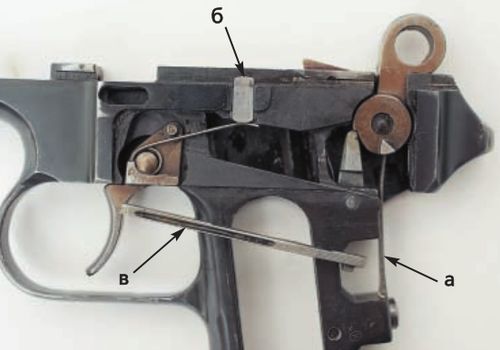

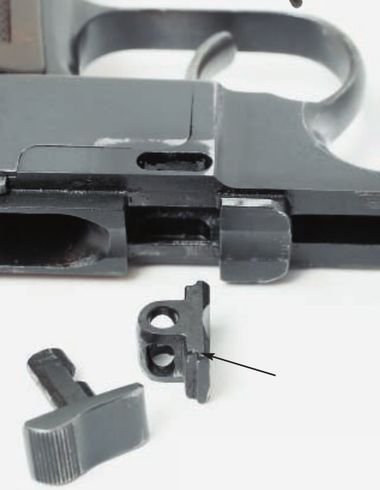

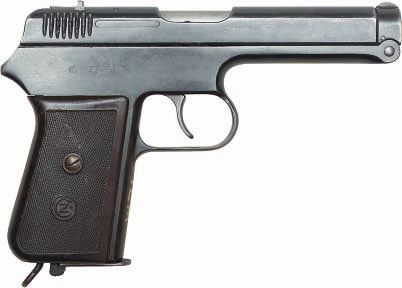

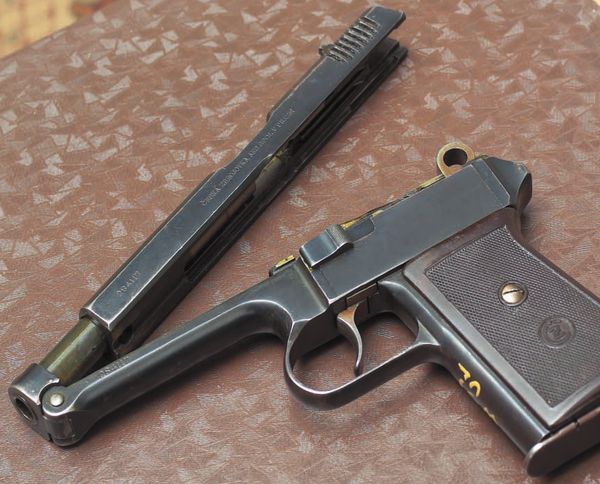

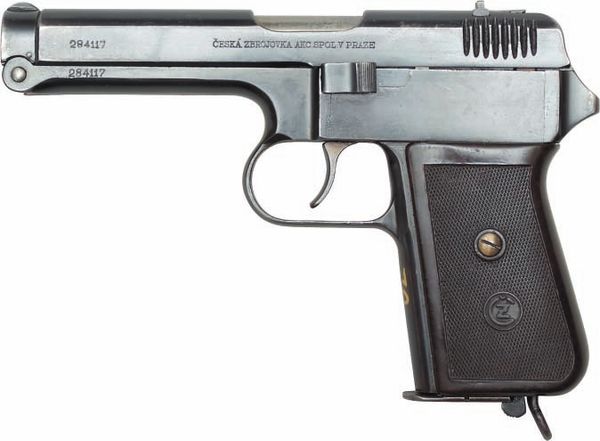

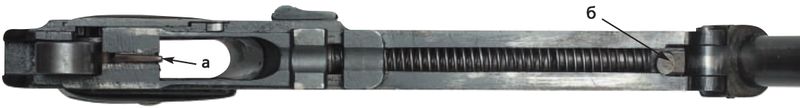

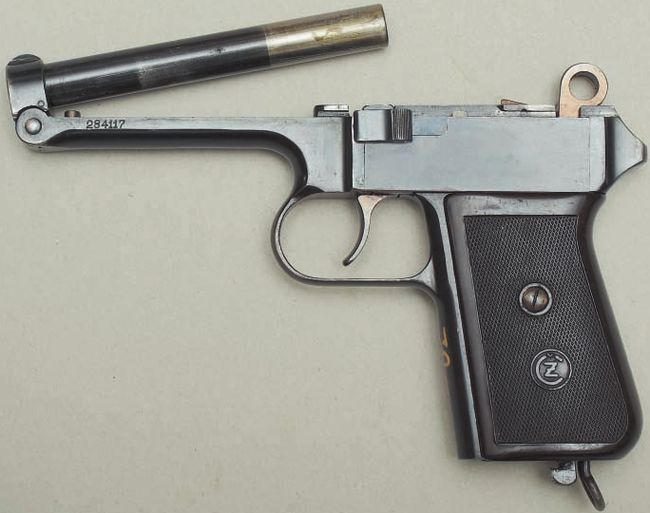

Мы наконец-то начинаем публикацию серии материалов об интересных образцах оружия, находяихся в хранилищах Военно-исторического музея артиллерии, инженерных войск и войск связи. Открывая рубрику «Артмузей», мы хорошо понимаем, что взялись за выполнение бесконечно долгой задачи, которая усложняется трудностью выбора самых достойных моделей оружия, и в этом плане рассчитываем на помощь читателей «КАЛАШНИКОВА», которые могут присылать свои пожелания. С учётом вашего мнения мы и будем формировать своеобразную виртуальную коллекцию ВИМАИВиВС на журнальных страницах. В этот раз речь пойдёт об относительно малоизвестном пистолете знаменитой фирмы CZ – модели CZ 38. Пистолет CZ 38 был разработан конструктором Франтишеком Мышкой на основе пистолета CZ 1936 года калибра 6,35 мм и отличался от него, прежде всего калибром – 9 мм (применяемый патрон 9х17 «курц»). На первый взгляд облик пистолета полностью соответствует своему времени и особого интереса не вызывает. Осматривая оружие, можно предположить, что ударно-спусковой механизм не предусматривает ведение огня с предварительным взведением курка, который утоплен в заднюю часть затвора и имеет гладкую поверхность. Кроме того, судя по поперечной оси в передней части рамки, пистолет как-то необычно разбирается. Внешний предохранитель отсутствует. Защёлка магазина находится в нижней части рукоятки. 9-мм пистолет CZ 38. Вид слева и справа. Судя по клеймению данный пистолет был произведён для чехословацкой армии По современным меркам пистолет крупноват для относительно маломощного патрона (общая длина 198 мм при длине ствола 119 мм) и непозволительно тяжёл – целых 0,9 кг. Магазин вмещает 8 патронов. Самое интересное начинается при разборке пистолета. При отведении назад замыкателя на левой стороне рамки, где обычно находится кнопка затворной задержки, затвор вместе со стволом поворачиваются на переднем шарнире и поднимаются вверх. Затем затвор отделяется от ствола движением назад, а возвратный механизм, расположенный в рамке под стволом, остаётся на месте – неполная разборка закончена, оружие готово чистке и смазке. Характерное положение частей пистолета при неполной разборке – ствол повёрнут на шарнире Кнопка замыкателя затвора соединяется с ним через вкладыш (указан стрелкой) Сам ствол служит направляющим элементом, по которому двигается затвор при перезаряжании. Возвратный механизм соединяется с затвором выступом толкателя, который входит в зацепление с соответствующим отверстием затвора при сборке пистолета. Вид сверху на рамку пистолета. Хорошо различим возвратный механизм и центрально расположенный отражатель (а). Толкатель возвратного механизма соединяется с затвором выступом (б) При снятой накладке рукоятки, имеющей П-образную форму, мы можем отделить от рамки щиток, закрывающий ударно-спусковой механизм, который удивляет своей простотой. В свою очередь, эта простота имеет и простое объяснение – УСМ обеспечивает стрельбу только в самовзводном режиме (DAO – double action only). Это значит, что при каждом нажатии на спусковой крючок стрелок вынужден преодолевать сопротивление довольно тугой пластинчатой боевой пружины для взведения курка перед его срывом с боевого взвода. Комфортной такую стрельбу не назовёшь и понятно, что данная схема отрицательно сказывалась на точности оружия. Обратите внимание на пластинчатую боевую пружину (а) и деталь (б), разобщающую спусковую тягу с курком при не полностью закрытом затворе. Спусковая тяга (в) отделена и лежит на рамке CZ 38 в частично разобранном состоянии (спусковая тяга установлена на место) CZ 38 был принят на вооружение чехословацкой армии в 1938 году, но в связи с длительным периодом налаживания серийного производства его выпуск был начат уже при германской оккупации, что внесло свои коррективы в судьбу пистолета. Как и десятки самых разнообразных иностранных образцов оружия, производимых или захваченных в оккупированных нацистами странах, CZ 38 был принят на вооружение вермахта (под названием 9 mm Pistole 39(t)). В результате лишь небольшая часть от 40000 выпущенных пистолетов попала в чешские части, а в основном CZ 38 использовались немцами во вспомогательных подразделениях. Доработанный CZ 38 (с флажковым предохранителем) в 1941 году поставлялся в Болгарию. Конечно, с высоты XXI-го века нам очевидно, что CZ 38 не соответствовал уровню современных ему боевых пистолетов, проигрывая им по мощности и точности (в сравнении, например, с Walther P38 или ТТ ). Но простота и оригинальность конструкции в оружейном деле тоже дорогого стоят, и CZ 38 заслуживает внимания любителей оружия, как однозначно интересный образец. Кстати, специально для любителей находить десять отличий (а точнее, совпадений), можно обратить внимание на то, что некоторые элементы конструкции CZ 38, применёны в существенно более популярных пистолетах, например пистолете Макарова. Речь идёт о П-образной накладке рукоятки, пластинчатой боевой пружине, расположении защёлки магазина… Так что же, теперь «знатоки» могут заговорить о том, что ПМ получился путём «скрещивания» конструкций Walther PP и CZ 38? Говорить можно о чём угодно, в том числе и об оружии, но его нужно ещё и изучать. И именно в помощь любителям оружия, которые хотят заглянуть за изображение общего вида образца в справочнике, мы будем развивать рубрику «Артмузей». Присылайте свои пожелания. Описанный образец хранится в Военно-историческом музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге. Письмо в редакцию Уважаемая редакция! С большим интересом встретил новую рубрику («Артмузей») вашего журнала. Однако, прочитав статью «CZ 38. Несостоявшееся перевооружение» («Калашников» № 2 за 2008 год), хочу высказать ряд небольших замечаний которые, надеюсь, позволят сделать эту хорошую рубрику очень хорошей. Мне кажется, очень поможет в будущем, если создать некий формальный эталон описываемого типа оружия и, в дальнейшем, следовать ему. Например (для пистолета): история создания, технические характеристики, особенности конструкции, устройство, работа, разборка, какие технические решения были впервые применены и кто их автор, оценка машины с точки зрения точности, надёжности, технологичности, удобства эксплуатации. Любая машина не только удачная или неудачная конструкция, но и памятник достигнутого на данный момент времени уровня техники, технологии, культуры производства, мировоззрений автора и изготовителей, условий в которых она разрабатывалась и изготовлялась (в мирное или военное время) и т. п. Поэтому человек должен видеть не только отдельные конструктивные решения, но и, по возможности, должен получить полное представление о конструкции (да и технологии) машины. А современная фотография даёт для этого уникальные возможности. А. А. Благонравов, работая над «Материальной частью стрелкового оружия» об этом, наверное, только мечтал. Например, из текста и фото не ясно: как посажен ствол на муфте, на оси которой он вращается (резьба или гладкая посадка?). Как закреплён щиток, прикрывающий УСМ (я догадываюсь, что на пазах, но каких – ласточкин хвост или Т-образных? Видно, что при разборке ось, на которой вращается ствол, отделяется, но как она фиксируется от выпадения в собранной машине? Как устанавливается в рамке деталь, разобщающая спусковую тягу с курком (паз под неё простой или фигурный?). Как взаимодействует боевая пружина с курком? Что за деталь очень похожая на шептало (подпружиненная на оси под курком)? Как установлен ударник в затворе и как он фиксируется от выпадения? Как закреплены оси курка, спускового крючка, если это отдельные детали, в рамке? Ответы на эти и другие вопросы должны быть получены из фото и текста. О многом я догадался. Но, я инженер с 30-летним стажем работы. А должно быть понятно и первокурснику (да и любому другому) желающему изучать оружие (о чём Вы и пишете). Возможно, объёмы журнальной статьи не позволят разместить все сделанные фотографии. Это не страшно. В будущем, расширив описания, добавив чертежи и схемы, эти материалы можно будет издавать отдельными книгами в качестве пособия для инженеров, студентов институтов, техникумов и, естественно, для всех интересующихся. Поэтому все фотографии надо делать на одном фоне (например, светло-сером), максимально однообразно (вид справа, слева, сверху, снизу, спереди, сзади). Детали УСМ и, особенно, детали, выполняющие несколько функций – фото с нескольких сторон. То есть максимально продуманно, максимально подробно в хорошем масштабе. Какие образцы включить в эту рубрику? Понятно, что, в первую очередь, этапные, находящиеся (находившиеся) на вооружении, бывшие в серийном производстве, ставшие классикой: Browning HP35, Parabellum P08, Walther Р38, SIG P210, ТТ, ПС, АПС… И не надо бояться, что это будет повторение уже хороших описаний. Это будет не повторение, это будет другой, высший уровень! Логика обучения требует начать рубрику с пистолетов с колесцовыми замками но, для современных специалистов она покажется скучной. Может быть, чередовать материалы по старым и новым (новейшим) образцам… И ещё, позволю себе обратить внимание на описки в упомянутой статье: 1. «При отведении назад замыкателя…». Наверное, как я понимаю, при отведении замыкателя вперёд (к дульному срезу) возможна разборка. 2. «Сам ствол служит направляющим элементом, по которому двигается затвор…». На затворе есть пазы, а на рамке две группы соответствующих выступов по которым двигается затвор (см. фотографии). То есть, задняя часть ствола, скорее всего, центрируется по затвору. Чтобы сказать точнее, надо анализировать размерную схему. Евгений Смоловик, г. Снежинск, Челябинская обл. Судя по редакционной почте, рубрика «Артмузей» мгновенно нашла своего читателя и письмо Евгения Смоловика весьма показательно. Поэтому я с большим удовольствием попробую кратко прокомментировать написанное и ответить на некоторые вопросы. Обдумывая формат рубрики, мы изначально хотели превратить её в своеобразный каталог музейного оружия, составляемый по продуманному шаблону описания и фотосъёмки, и даже определили объём ежемесячной публикации – «целых» две страницы. Планировалось и чередовать типы оружия по принципу: «старое – новое – очень старое – совсем новое – длинный ствол – короткий – отечественное – иностранное…». Все планы рухнули при первой же попытке. «Удивительно», но оказалось, что две страницы – это ни о чём, а фотографировать по единому плану невозможно, поскольку в разных случаях нас интересуют совершенно разные вещи – внешний вид, УСМ, «хитрый» прицел, необычный узел. То есть, акценты разные, а сделать иллюстративный ряд абсолютно справочно-полным невозможно – места не хватит. Что же до выбора образцов, то пока мы продолжим копаться только в тех моделях, которые не избалованы вниманием прессы и авторов справочников. А дальше посмотрим. Думаю, что вместе с читателями в конце года мы сможем сделать выводы, которые позволят отточить рубрику до необходимой остроты. Теперь ответы на некоторые вопросы читателя. Ствол в передней части проточен до меньшего диаметра, сидит в муфте на гладкой посадке и заштифтован. Направляющие щитка УСМ «Т-образные». Ось, на которой вращается ствол, фиксируется от выпадения в рамке за счёт плотной посадки – усилие при выбивании довольно велико. Деталь, разобщающая спусковую тягу с курком двигается, по «Т-образному» пазу. Боевая пружина просто упирается в соответствующий вырез в нижней части курка. Деталь, похожая на шептало, обеспечивает отбой курка и при выстреле отжимается выступом с внутренней части спусковой тяги. Ударник подпружинен и фиксируется традиционно – пластинкой-замыкателем, вставляемой снизу в паз в задней части затвора. Как закреплены оси курка и спускового крючка я не знаю, но предполагаю, что они запрессованы в рамку. Разобщитель перемещается в рамке по «Т-образному» пазу Деталь, похожая на шептало, обеспечивает отбой курка и при выстреле отжимается выступом с внутренней части спусковой тяги Относительно ошибок в статье. Неточность с направлением нажатия замыкателя затвора заметили многие читатели, а первым – петербуржец Николай Головкин. Конечно же, для разборки эту деталь нужно сдвинуть вперёд. А ствол действительно не работает как направляющий элемент затвора и его задняя часть центрируется по затвору – проверено. Впредь буду внимательнее. Главный редактор журнала «КАЛАШНИКОВ» Михаил Дегтярёв
