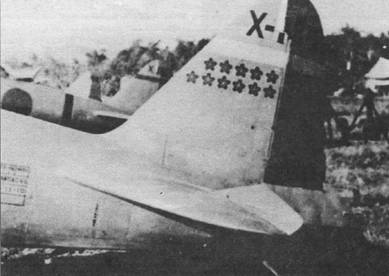

«Х-183», A6M2 модель 21. На том истребителе летал Иоширо Хашигучи из 23-го хикотай 3-го Кокутай. На киль нанесены 11 изображений цветка виши и – отметки о победах в воздушных боях. Полоса выше победных отметок – белого цвета, руль направления – красный.

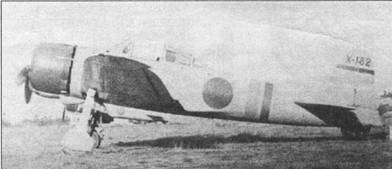

«Зеро» модель 21 из авиагруппы авианосца «Дзюйкаку», Рабаул, 1943 г. Палубная авиация обеспечивала прикрытие с воздуха эвакуации японских войск с Гуадалканала. Фюзеляжи всех истребителей промаркированы белыми полосами с красными окинтопками. Ранее самолеты с «Дзюйкаку» идентифицировались по двум полосам белого цвета, нанесенным вокруг фюзеляжа.

Государственный герб Японии – Хиномару (дословно «диск солнца») наносился краской кроваво-красного цвета (FS *1105) на обеих поверхностях крыльев и по бортам фюзеляжа. Со временем краска выцветала и приобретала светло- розовато-красный оттенок (примерно FS *1328). Некоторые источники характеризуют цвет Хиномару как ржаво-красный или даже коричневато-красный. Официальная окантовка Хиномару шириной 75 мм входила в диаметр круга. На фюзеляже Хиномару наносили около кабины пилота в районе стыка передней и задней частей корпуса. Диаметр Хиномару на фюзеляже равнялся 2/3 высоты фюзеляжа. На крыльях самолетов A6M2 и A6M3 модель 22 Хиномару располагалось на расстоянии 2/3 диаметра от конца крыла. Диаметр Хиномару равнялся 2/3 ширины крыла. Случалось, что Хиномару наносили ближе к фюзеляжу. У A6M3 модель 32 Хиномару располагался на том же расстоянии от фюзеляжа, то есть ближе к концам крыльев. У A6M5-A6M8 Хиномару были большего диаметра (3/4 ширины крыла) и располагались на расстоянии своего диаметра от конца крыльев.

Самолеты этого типа изготавливались исключительно фирмой Накадзима и носили заводскую окраску. Нет документальных подтверждений того, что на этих самолетах применялся пятнистый или сетчатый камуфляж. У машин с темно-зеленым камуфляжем, в этот же цвет были выкрашены верхние поверхности поплавков и стоек. На главном поплавке на уровне винта располагалась красная предупредительная полоса шириной около 300 мм. Гидросамолеты были особенно подвержены влиянию морской воды, поэтому их краска очень быстро старела. выцветала и осыпалась. На светлосерых самолетах этот процесс сопровождался химической реакцией краски и красно-коричневой грунтовки, что приводило к появлению характерной светлофиолетовой ряби. Этот феномен, замеченный союзниками на японских гидропланах в районе Алеутских островов, вызвал довольно распространенную точку зрения о якобы особом «алеутском» камуфляже японских самолетов. Однако это совершенно неверное утверждение.

Японские учебные самолеты были целиком выкрашены в желтый или апельсиново-желтый цвет (FS *2246), за исключением кожуха двигателя, который был по-прежнему черный. У учебных A6M граница черного цвета достигала кабины пилота. Хиномару (включая и расположенные на крыльях) имели белую окантовку. а тактические знаки (черного цвета), размещенные на хвосте, часто дублировали на нижних поверхностях крыльев. Учебные самолеты, применявшиеся на фронте, носили обычный боевой камуфляж. Единственной особенностью таких машин была белая кайма на Хиномару. расположенных на крыльях. В конце войны от использования желтого цвета отказались.

Знаки, а также предостерегающие и информирующие надписи На передней поверхности лопастей винта на расстоянии 100 мм от конца лопастей находились две красные полоски толщиной 30 мм и зазором также 30 мм. С 1943 года вместо двух полосок стали использовать одну толщиной 50 мм, расположенную в 50 мм от конца лопасти. На красно-коричневых винтах (или винтах. выкрашенных какой-либо темной краской) полоска была желтого цвета. В конце войны, в 1945 году весь конец лопасти на 100 мм спереди и сзади стали выкрашивать желтой краской. На верхних поверхностях крыльев и фюзеляжа находилось несколько предупреждающих надписей и линий, выполненных красной или черной краской. В задней части фюзеляжа на левом борту находилась таблица, в которой приводился серийный номер самолета, дата выпуска и другая подобная информация. Таблица наносилась черной краской. На крышках шасси наносились полосы синего, желтого и красного цветов (в последствии только синего и красного или даже одного красного цвета), игравшие роль указателя нагруженности самолета. Кроме того самолет нес позиционные огни: задний – белый, левый – красный и правый – сине- зеленый. Следует заметить, что у японских самолетов для позиционных огней использовались цветные лампочки, в то время как остекление выполнялось из бесцветного стекла.

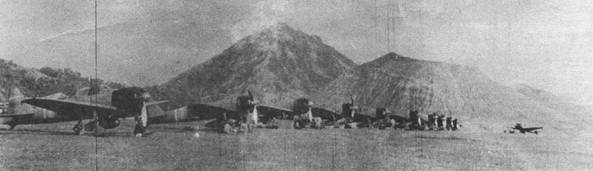

Линейка истребителей «Зеро» .модель 21, Рабаул, лето 1943 г.

Внутренние поверхности фюзеляжа и колесных ниш покрывали защитным бесцветным лаком, в который добавляли немного синей или сине-зеленой краски (так называемой аотакн – бамбуково-зеленый цвет), что на фоне дюралевой подложки придавало поверхностям характерный салатово-металлический цвет. Внутри кабины под фонарем все поверхности покрывали темной антибликовой краской разного цвета. Чаше всего использовали серо-зеленую (Мицубиси, FS *4255) или салатово-серую (Накадзима, FS *4226) краску. Использовались и другие краски: оливковая (FS *4151) и даже серо-желтая или бежевая. Стойки шасси были черного цвета, цилиндры амортизаторов – металлические неокрашенные.

В кабине пилота приборная доска и панель переключателей были черного цвета или выкрашены в тон со стенами кабины. Рукоятка выпуска шасси была красного цвета, того же цвета были ручка дросселя и кнопка спуска вооружения. Ручка выбора вооружения и рукоятка переключения шага винта окрашивались желтой краской. Регулятор маслорадиатора был светло-синего цвета, а рычажок, открывающий клапаны на кожухе двигателя. – темно-серого. Переключатель топливных баков, равно как и переключатель бензонасоса были коричневого цвета.

В 1944-1945 годах, когда требовалось прежде всего количество, а не качество, к окраске внутренних поверхностей самолета относились весьма халатно. Все чаще кабину самолета выкрашивали краской аотаки, затем отказались от использования бесцветного лака, и наконец. внутренние поверхности самолета перестали красить вообще.

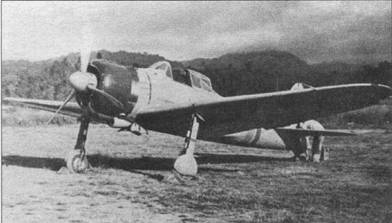

Самолеты из Тайнан Накутай, Рабаул, лето 1942 г. 9 декабря 1941 г., ни следующий день после удара по Перл-Харбору, самолеты из Тайнан Накутай прошли вместе с бомбардировщиками 1125 миль от Формозы до Филипин. Вместе с бомбардировщиками истребители атаковали американскую авиабазу Кларк, на которой было уничтожено порядка 65 самолетов. Иероглифы на борту самолета являются верным признаком того, что машина построена на деньги гражданской организации. Обратите внимание па отсутствие мачт радиоантенн на обоих «Зеро».
