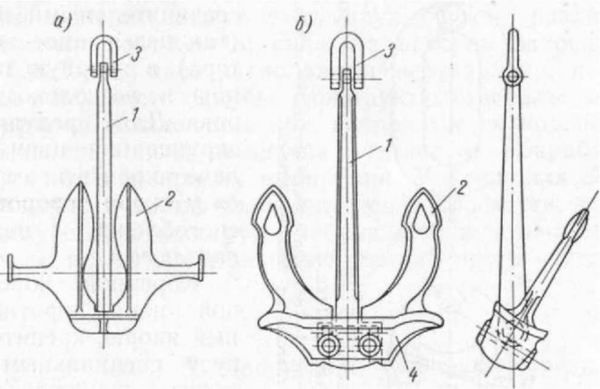

Рис. 58. Типы якорей, применяющихся на судах, и их конструктивные элементы: а – якорь типа Матросова; б- якорь типа Холла. 1 – веретено; 2 -лапа ; 3 – якорная скоба; 4 – голова.

Наилучшим якорем по держащей силе, доходящей до 15-кратного веса якоря, является адмиралтейский якорь . Но из-за громоздкости конструкции, исключающей его уборку в якорную трубу и в бортовой клюз, на морских судах этот якорь не используется. На этих судах широкое применение находят: якорь повышенной держащей силы (Матросова ) и якорь

Холла, удобные в эксплуатации. Держащая сила этих якорей, соответственно равна величине 15- и 3,5-3,75-кратной их весу. Якорные цепи являются связью между якорем и судном.

Провес цепи в воде обеспечивает амортизацию судна при частых динамических воздействиях на него ветра и волн на открытой водной поверхности. Цепь – пока незаменимый элемент якорного устройства, несмотря на ее громоздкость и относительную дороговизну.

Якорные цепи изготовляют стальными, используя способ литья, ковки, штамповки или сварки (рис. 59). Они состоят из звеньев и изготовляются участками, называемыми смычками, длиной каждая около 25 м. В звено ставят распорки (контрфорсы), которые увеличивают прочность цепи примерно на 20- 25%. Минимальный диаметр сечения звена в местах соединения их друг с другом (диаметр проволоки) называется калибром цепи. Отдельные смычки соединяются специальными соединительными звеньями (так называемое звено Кэнтера) в якорную цепь длиною в несколько сот метров. Для предупреждения скручивания цепи при отдаче якоря в нее включается у якоря поворотное приспособление, называемое вертлюгом.

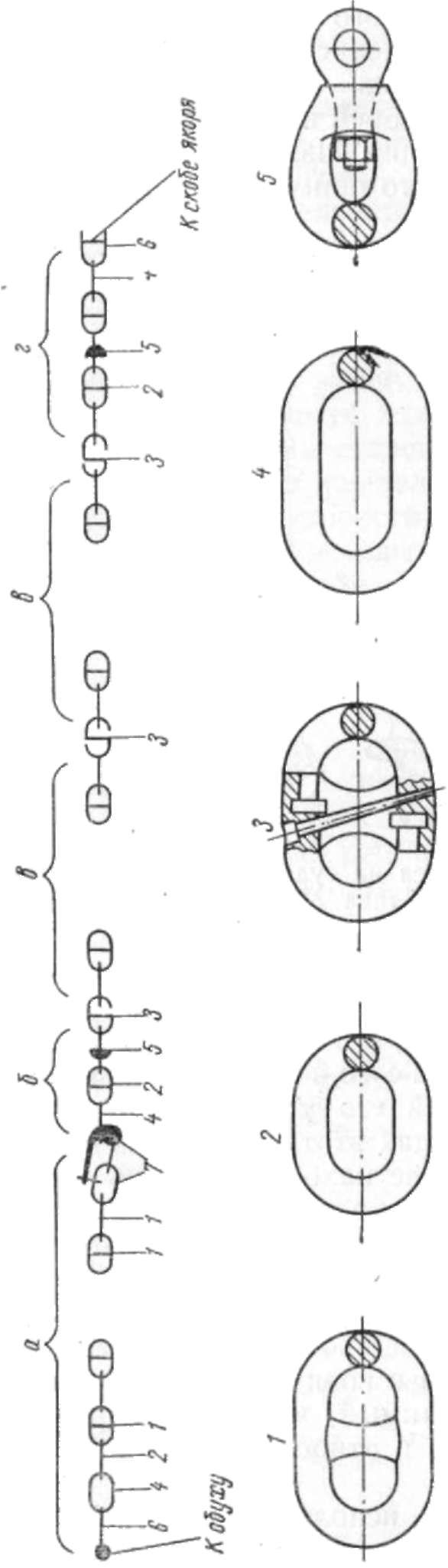

Рис. 59. Элементы якорной цепи: а – жвака-галсовая смычка; б – коренная смычка; в – промежуточная смычка, г – якорная смычка. 1 – общее звено с распоркой; 2 – увеличенное звено без распорки; 3 – соединительное звено; 4 – концевое звено; 5 – вертлюг; 6 – скоба концевая; 7 – глаголь-гак жвака- га л совый.

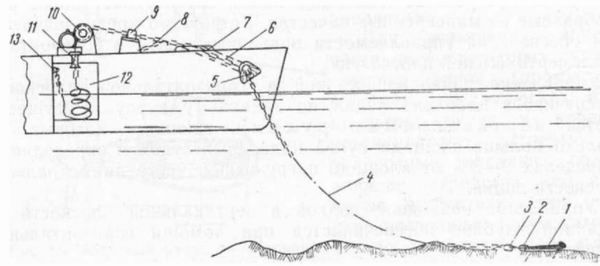

Коренной конец якорной цепи, противоположный якорю, крепится к корпусу специальным устройством – жвака-галсом, с откидным приспособлением – глаголь-гаком, позволяющим в случае экстренной надобности быстро отдать конец якорной цепи. При подъеме цепи из воды она сходит в специально оборудованное помещение, называемое цепным ящиком, где и хранится.

Якорные клюзы – бортовые и палубные – служат подушками, уменьшающими трение при сходе или подъеме якорной цепи, и, кроме того, бортовые клюзы являются нишами, в которые заподлицо убирается голова и лапы якоря.

Для надежного крепления якорной цепи на якорной стоянке предназначены стопоры, которые принимают на себя динамические рывки якорной цепи, а также служат для закрепления якорных цепей на палубе при поднятых якорях. Стопоры бывают кулачковыми, цепными, винтовыми и эксцентриковыми.

Якорные машины служат для подъема якорной цепи и якоря из воды. Подъем цепи осуществляется звездочкой, представляющей собой диск, вращающийся с валом машины от электрического привода. Звездочка имеет гнезда, соответствующие форме и размеру звена цепи. В эти гнезда входит звено, и при вращении звездочки цепь выбирается.

Якорные машины могут быть двух систем, различающихся конструктивным положением вала, на котором закреплена звездочка. У шпиля ось вала расположена вертикально, и звездочка вращается в плоскости палубы. Конструктивно шпиль выполняется так, что привод, вращающий вал, располагается под палубой, на палубе остается только звездочка и выше ее – барабан-турачка для намотки тросов при их выбирании. У брашпиля ось вала – горизонтальная, и звездочка вращается в плоскости, перпендикулярной палубе. Вся конструкция брашпиля и приводная машина расположены на палубе и занимают на ней много места.

Швартовное устройство предназначается для крепления судна при стоянке у пристаней, набережных, пирсов или около других судов, барж и т. д.

Составными элементами швартовного устройства на каждом судне являются (рис. 60):

швартовы – тросы (канаты), предназначенные для закрепления (швартовки) судна у места стоянки. В качестве швартовов на судах применяются стальные, пеньковые, сизальские, манильские, капроновые и нейлоновые канаты (тросы);

кнехты – короткие тумбы, прямые или крестовые, прочно укрепленные на верхней палубе судна и служащие для закрепления швартовов;

киповые планки и тросовые отводы – направляющие тросы к кнехту или шпилю, предохраняющие их от перетирания об острые края судовых деталей;

швартовные механизмы – швартовные шпили, лебедки, служащие для выбирания тросов при подтягивании судна к месту стоянки или для обтягивания швартовов;

тросовые вьюшки – предназначаются для хранения на судне швартовных канатов по-походному;

привальные кранцы – прокладки, предохраняющие борт судна от ударов при навале на стенку или борт соседнего судна.

Рис. 60. Схема швартовного устройства судна носовЬй и кормовой шпринг; 2- привальные кранцы; 3-прижимные швартовы; 4- продольные швартовы; 5-дополнительные продольные швартовы; 6- киповые планки; 7- кнехты; 8-швартовые клюзы; 9-тросовые вьюшьки: 10- швартовый шпиль; 11- швартовые турочки браншпиля.
