Тактико-технические данные

Обозначение: БМ-13

Тип: РСЗО

Калибр реактивного снаряда , мм: 132

Число направляющих : 16

Угол ГН, град: 20

Угол ВН, град: +7; +45

Время выполнения залпа , с: 7-10

Дальность стрельбы , м: 8470

Вес снаряда, кг: 42,3

Одновременно с работами над реактивным снарядом М-13 советские конструкторы занялись адаптацией для использования в полевой артиллерии также и авиационного снаряда РС-82. Его новая модификация М-8 при той же дальности имела почти вдвое больший груз взрывчатого вещества. В августе 1941 года 82-мм реактивный снаряд М-8 был принят на вооружение, а создание его пусковой установки, ввиду загруженности РНИИ совершенствованием БМ-13, было поручено заводу «Компрессор». При проектировании машины инженеры использовали ряд узлов и агрегатов от установки БМ-13, а также направляющие типа «флейта», применявшиеся в ВВС.

Два варианта новой реактивной установки на шасси автомобилей ЗИС-5 и ЗИС-6, имеющие по 38 направляющих, поступили на испытания в июле 1941 года и показали в целом положительные результаты. Для серийного производства военное руководство отобрало образец на шасси трехосного грузовика ЗИС-6 из-за лучшей проходимости. Кроме того, это позволяло заимствовать многие элементы оборудования и инструменты от выпускавшейся также на базе ЗИС-6 установки БМ-13. Серийная машина, получившая обозначение БМ-8-36, располагала 36 направляющими в более компактном размещении, чтобы исключить возможность задевания оперением ракеты за кожух винта горизонтальной наводки.

До конца августа заводы «Компрессор» и «Красная Пресня» выпустили 72 установки БМ-8-36, а к ноябрю цеха покинули 270 машин этого типа. Новая «Катюша» обладала достаточной эффективностью в боях, но ее проходимость в условиях бездорожья оставляла желать лучшего. Поэтому уже осенью 1941 года КБ завода «Компрессор» разработало 24-зарядную пусковую установку на базе танка Т-40. Обозначенная БМ-8-24, она отличалась более длинными направляющими балочного типа и могла вести огонь по противнику прямой наводкой. Установка БМ-8-24 изготавливалась также на шасси Т-60, а после прекращения выпуска обоих танков использовалась для создания более мощной установки БМ-8-48 на базе автомобилей «Студебеккер» и «Форд-Мармон».

Тактико-технические данные

Обозначение: БМ-8-24

Тип: РСЗО

Калибр реактивного снаряда , мм: 82

Число направляющих : 24

Время выполнения залпа , с: 15-20

Дальность стрельбы , м: 5500

Вес снаряда, кг: 8

В 1942 году в Советском Союзе разработали новый реактивный снаряд М-30 калибра 300 мм, предназначенный для разрушения укреплений противника в прифронтовой полосе. К мощной надкалиберной боеголовке весом около 29 кг присоединялся ракетный двигатель от снаряда М-13. Аэродинамические качества М-30 были неудовлетворительными, что отрицательно сказалось на дальности и точности стрельбы, зато они во многом компенсировались значительно большей разрушительной силой нового снаряда. Запуск М-30 производился из обычной транспортной деревянной укупорки. Четыре или восемь таких ящиков размещались на металлической раме, имеющей съемные стойки в передней части для регулировки угла возвышения и сошники для упора в задней части.

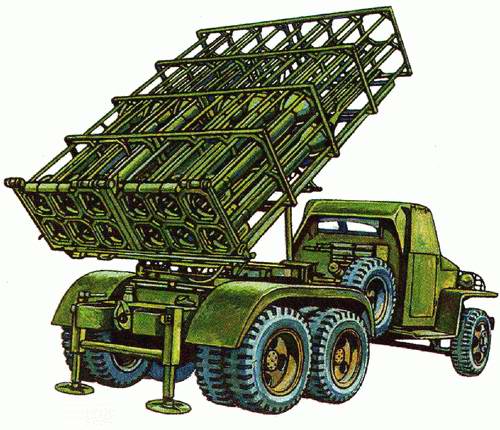

Дальность полета 300-мм снаряда удалось существенно повысить за счет применения нового ракетного двигателя. Под обозначением М-31 этот снаряд был принят на вооружение в марте 1943 года и запущен в серийное производство. Вначале он также запускался с пусковой установки М-30, но в конце года инженеры КБ завода «Компрессор» создали 8-зарядный двухрядный пусковой станок М-31, а затем и 6-зарядный облегченного типа. Значительным недостатком всех этих установок являлись низкая маневренность и длительное время подготовки к стрельбе. Поэтому в марте 1944 года появилась 12-зарядная реактивная установка М-31 на шасси американского автомобиля «Студебеккер». Запуск 300-мм снарядов производился не из деревянных укупорок, а из сотовых направляющих. Двенадцать ячеек из металлических труб объединялись в двухъярусный пакет, а для стопорения снарядов на направляющих имелось специальное приспособление, блокирующее также самопроизвольный запуск снарядов в походном положении установки.

БМ-31-12 начали поступать в артиллерийские дивизии прорыва летом 1944 года и успешно применялись на направлениях главных ударов Красной Армии. Мощь 300-мм реактивного снаряда была такова, что при разрыве он оставлял воронку диаметром 7–8 метров и глубиной до 2,5 м.

Тактико-технические данные

Обозначение: БМ-31-12

Тип: РСЗО

Калибр реактивного снаряда , мм: 300
