Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того, чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.

В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы. И, несмотря на наличие интересных перспективных разработок «Пламя» встретит полувековой юбилей в боевом строю Российской Армии.

Детали частичной разборки гранатомёта АГС-17 «Пламя»:

1 – короб (лоток не снят), 2 – ствол, 3 – приёмник, 4 – УСМ, 5 – механизм перезарядки, 6 – спусковая планка, 7 – затвор, 8 – досылатель, 9 – боевая плита, 10 – ударник, 11, 12 – рычаги затвора, 13, 14 – возвратные пружины, 15 – ось затыльника

Возвратные пружины и шток гидравлического тормоза

Детали затвора: 1 – затвор, 2 – досылатель (снижатель), 3 – боевая плита, 4 – ударник, 5 – пружина ударник

Порядок неполной разборки гранатомёта АГС-17 «Пламя»:

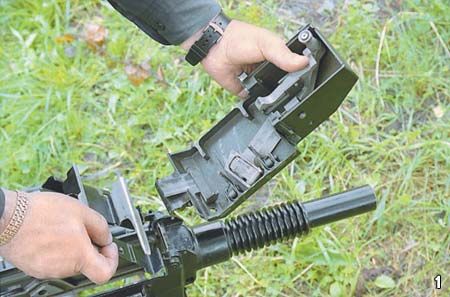

1 – поднять приёмник и отделить его от короба;

2 – взвести ударно-спусковой механизм;

3 – извлечь ось затыльника и открыть его;4 – отделить механизм перезарядкия;

5 – извлечь возвратные пружины;

6 – извлечь затвор, придержывая рычаги;7 – отделить рычаги от затвора;

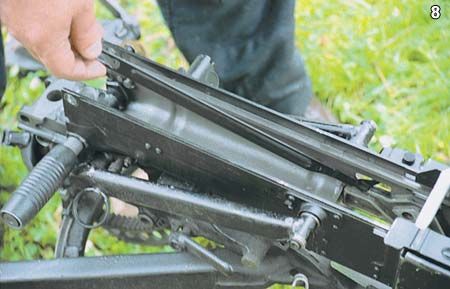

8 – извлечь из паза короба спусковую планку;

9 – отделить ударно-спусковой механизм и лоток от короба;

10 – снять короб со станка;

11 – извлечь замыкатель и отделить ствол .

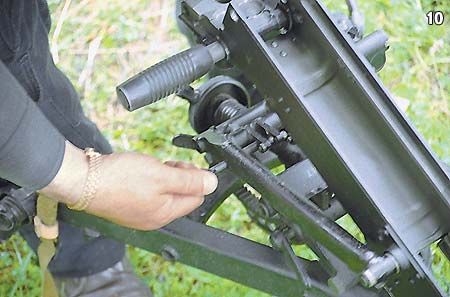

При сборке гранатомёта для закрывания затыльника короба одна из рукояток поворачивается на 90°

Технические данные гранатомета АГС-17 и выстрелов к нему

Масса гранатомета со станком и прицелом, кг – 31

Масса гранатомета (без станка), кг – 18

Масса станка, кг – 12

Масса снаряженной патронной коробки, кг – 14,5

Вместимость патронной коробки, выстр – 29

Предельная дальность стрельбы, м – 1700

Темп стрельбы, выстр./мин:

– при автоматическом огне – 420

– при стрельбе одиночными выстрелами – 50-100

Начальная скорость гранаты, м/с – 185

Масса выстрела, кг – 0,35

Масса гранаты, кг – 0,28

Масса взрывчатого вещества (ВВ), кг

– ВОГ-17М – 0,036

– ВОГ-30 – 0,047
