На сколько же необходимо увеличить глубину заложения фундамента по сравнению с глубиной промерзания? Разница должна быть не менее 20 см. При устройстве песчаной подготовки глубина заложения самого фундамента (без учета подготовки) может быть уменьшена. Но для этого необходим расчет.

Глубину заложения фундамента в зданиях с неотапливаемым подвалом отмеряют от пола подвала. Расчетную глубину заложения при этом уменьшают в 2 раза по сравнению с той, которую получили в соответствии с глубиной промерзания грунта.

Если фундамент будет возведен на пучинистом основании, правильной глубины заложения для приобретения конструкцией нормальной морозостойкости недостаточно, поскольку силы морозного пучения могут воздействовать и на боковые поверхности фундамента, расположенные в промерзающем слое грунта. Для нейтрализации бокового пучения грунта необходимо:

• заложить в ленточный железобетонный фундамент прочный арматурный каркас;

• объединить столбчатый фундамент рандбалками или обвязочными балками по всему периметру;

• устроить свайный фундамент с уширенным наконечником;

• сделать основание любого фундамента (кроме плитного) расширенным, выполняющим роль анкера в грунте;

• устроить каменный фундамент, поперечное сечение которого сужается снизу вверх;

• покрыть боковые плоскости фундамента полиэтиленовой пленкой, смазанной машинным маслом, для уменьшения сцепления фундамента с грунтом;

• утеплить верхний слой основания вокруг фундамента (пенопластом или керамзитом).

Все эти методы призваны ослабить воздействие сил морозного пучения и уменьшить глубину промерзания грунта вокруг фундамента.

Разбивка фундамента представляет собой перенос габаритных осей здания и конструктивных размеров фундамента на грунтовое основание. Разбивку осуществляют до рытья котлована или траншеи.

Габаритная ось здания – это условная линия, проходящая по границе или центру расположения каких-либо конструктивных элементов (чаще – перекрытий). К таким линиям привязывают размеры всех несущих элементов здания, в том числе фундамента.

Для выполнения работ по разбивке осей потребуются некоторое количество деревянных колышков или металлических штырей длиной не менее 1 м, дощечек, тонкая проволока или шнур (причалка), красная масляная краска, куски красной ткани, гвозди и молоток, инструменты для геометрического измерения (например, рулетка).

Разбивку фундамента осуществляют в несколько этапов.

1. Находят на площадке 2 точки, фиксирующие самую длинную ось на плане здания. Устанавливают в этих точках колышки и протягивают между ними причалку (рис. 12). Точки следует выбрать таким образом, чтобы между ними уместилась вся переносимая на участок ось. Причалку закрепляют за гвозди, вбитые в дощечки, которые укрепляют на колышки (прибивают или приклеивают). Чем больше линий необходимо перенести на основание, тем больше гвоздей нужно вбить в дощечку. Например, если внешняя грань фундамента не совпадает с координационной осью, ее следует выносить отдельно.

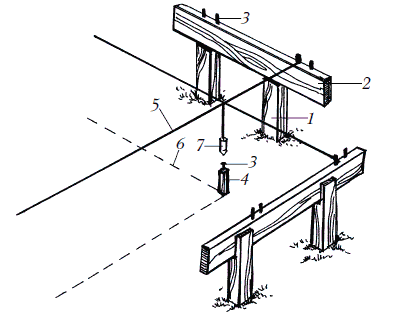

Рисунок 12. Устройство колышков с натянутой причалкой: 1 – столбик для закрепления причалки, 2 – дощечка для закрепления причалки, 3 – гвозди, 4 – колышек, обозначающий угол фундамента, 5 – причалка, 6 – линия внешней грани фундамента, 7 – грузик на отвесе

2. Проделывают то же самое с остальными осями, а затем с помощью грузика на отвесе сносят точки пересечения причалок на грунт для обозначения габаритных размеров фундамента. Получившуюся конструкцию называют обноской.

Колышки обноски с дощечками устанавливают на расстоянии не менее 150 см от края фундамента, поскольку будущий котлован будет иметь слегка наклонные стенки (для предотвращения осыпания грунта) и обноска может быть нарушена. При выполнении земляных работ причалки снимают, а затем вновь натягивают. Заглублять столбики обноски следует не менее чем на 40 см, иначе их легко будет при случайном задевании вынуть из грунта. Дощечка с гвоздями для крепления причалок обязана возвышаться над уровнем земли на 60–80 см. Дощечки должны быть расположены параллельно фундаментным стенам или координационным осям и на одном вертикальном уровне друг с другом.

Разметку осей и граней можно произвести на ровном основании до устройства обноски. Для чего сперва вбивают в землю столбики, обозначающие углы и пересечения граней фундамента и габаритных осей, а затем уже по этим столбикам ориентируются при устройстве обноски.

Для удобства использования обноски можно на дощечках обозначить краской основные параметры фундамента или номер элемента обноски. Если разработку котлована предполагается вести с помощью специальной техники, на каждую дощечку следует привязать кусок красной ткани, чтобы водитель техники не снес элементы обноски.

Переносить на основание габаритные оси с пересечениями под определенным углом удобно с помощью теодолита (специального геодезического прибора для измерения горизонтальных углов) или подручных средств: египетского треугольника из любых материалов, шнура и ватерпаса для определения вертикального угла.

Если здание или его часть образует в плане прямоугольник, правильность его переноса на основание проверяют измерением диагоналей: они должны быть равны.

3. С помощью сухого цемента, извести или краски обозначают границы будущего котлована или траншеи. После чего причалки на время снимают для удобства проведения земляных работ. Линия границы котлована может располагаться на разном отдалении от обозначенных обноской внешних граней фундамента. Максимальное отдаление границ котлована составляет 150 см и применяется для зданий с подвалом. В таком случае обноску нужно устраивать на еще большем отдалении от пересечения осей.

4. После проведения земляных работ обноску восстанавливают по дополнительным колышкам, вбитым в грунт за пределами обноски (на расстоянии 2–3 м) на продолжениях ее линий.

В целом земляные работы включают в себя не только разработку котлована или траншеи, но также и нивелирование участка, которое уже было рассмотрено ранее, и обратную засыпку грунта. Для этого вида работ пригодятся лопата, лом, кирка, тачка для перемещения вынутого грунта.

Несколько советов по устройству котлованов и траншей под фундамент.

1. Глубина фундаментной ямы должна строго соответствовать глубине заложения фундамента. Если будет вынут лишний грунт, обратная его засыпка плохо скажется на качестве основания. Допустимая погрешность составляет 7 см (эту разницу все равно нужно убрать).

2. Если здание будет построено с подвалом или цокольным этажом, лучше воспользоваться специальной техникой для устройства котлована.

3. Если глубина заложения фундамента невелика, желательно выполнить земляные работы вручную. Это и экономия, и возможность использовать стенки траншеи в качестве опалубки (при щелевом типе фундамента), и меньший объем обратной боковой засыпки, снижающей качество основания.

4. Под столбчатый фундамент лучше вырыть круглые ямы с вертикальными или чуть наклонными откосами, а не целую траншею. Можно механизировать работу с помощью ручного бура, расширив затем яму вручную.

5. Если площадка была тщательно выровнена, глубину ямы несложно проверять в ходе земляных работ обычной рейкой с отметками высот и протянутым по поверхности котлована шнуром. В ином случае может потребоваться нивелир. Проверку глубины котлована следует проводить тем чаще, чем глубже вырыта яма.
