Техническое описание самолета Nakajima B5N «Kate»
Одномоторный палубный бомбардировщик-торпедоносец, построенный по схеме свободнонесущего низкоплана. Шасси убирающееся. Конструкция цельнометаллическая, обшивка рулей и элеронов матерчатая. Крыло состоит из трех частей и имеет трапециевидную форму, оснащено щелевыми закрылками. Кабина закрытая, экипаж три человека: пилот, штурман-бомбардир, стрелок-радист.
Двигательная установка
B5N1 (1-й прототип): 9-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima «Hikari» 2 мощностью 840 л.с. у земли и 800 л.с. на высоте 3500 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,3 м. Емкость топливных баков 1150 л.
B5N1 (2-й прототип, B5N1 Model 11, B5N1-K): 9-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima «Hikari» 3 мощностью 770 л.с. у земли и 840 л.с. на высоте 3000 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,3 м. Емкость топливных баков 1150 л.
B5N2 Model 12: 14-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima NK1A «Sakae» 11 (На-35-11) мощностью 949 л.с. у земли и 970 л.с. на высоте 3000 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,2 м. Емкость топливных баков 1160 л.
Вооружение
Один 7,7-мм пулемет Тип 92 в кабине стрелка-радиста.
Бомбы общей массой до 800 кг. Вместо бомб мог нести морскую торпеду калибра 457 мм массой до 800 кг.

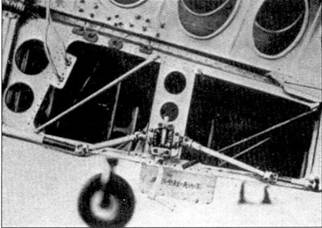

Nakajima B5N1 Model 11 «Kate» — механизм складывания крыла.

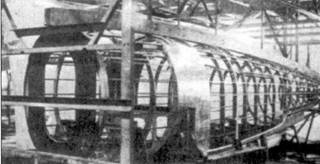

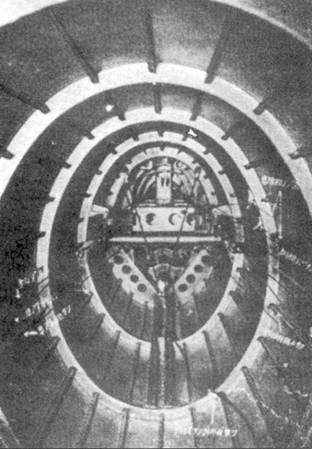

Nakajima B5N1 Model 11 «Kate», детали конструкции: хвостовая часть фюзеляжа, вид изнутри.

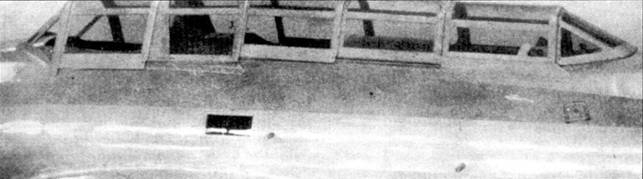

Nakajima B5N1 Model 11 «Kate» — фонарь кабины.

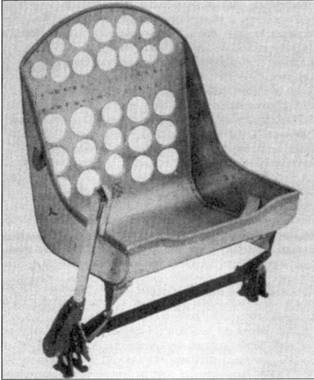

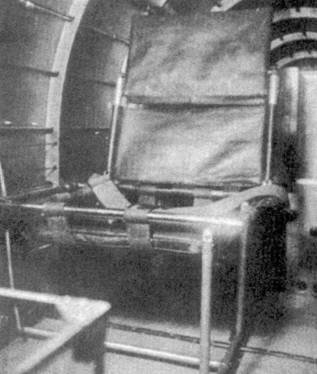

Nakajima B5N1 Model 11 «Kate» — кресло штурмана-наблюдателя.
Nakajima B5N1 Model 11 «Kate» — кресло пилота.

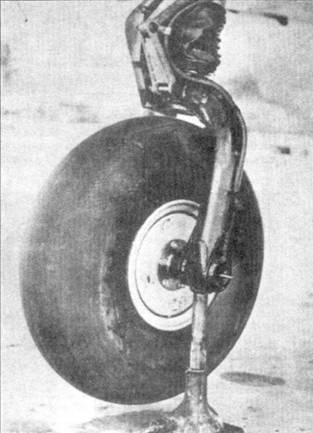

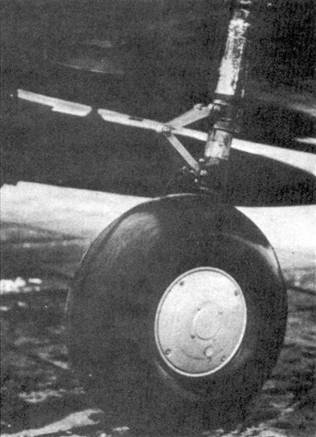

Nakajima B5N1 Model 11 «Kate» — стойка шасси.

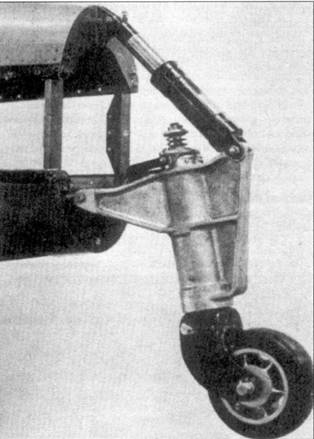

Nakajima B5N1 Model 11 «Kate» — конструкция хвостового колеса.
Nakajima B5N1 Model 11 «Kate» — стойка шасси.

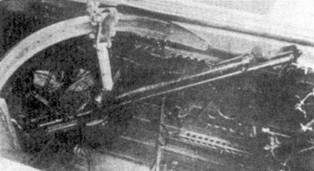

< image l:href="#"/>Nakajima B5N1 ModeI 11 «Kate» — пулемет Tun 92 калибра 7,7 мм на турели.

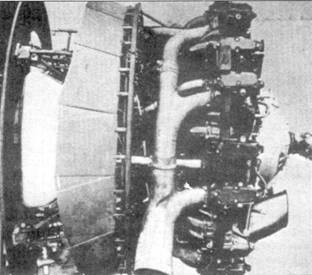

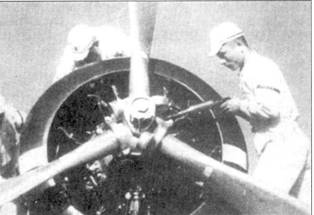

Nakajima B5N1 Model 11 «Kate» — звездообразный двигатель Nakajima «Hikari» 3, видны выхлопные патрубки.

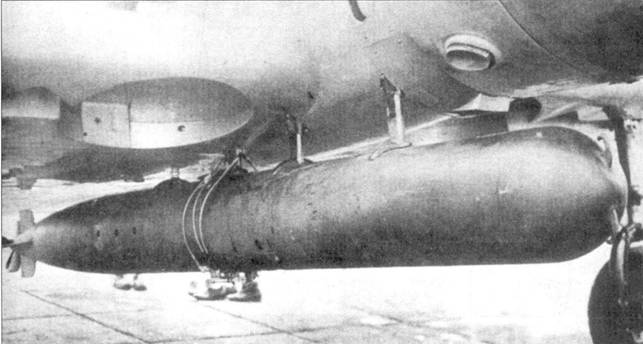

Nakajima B5N1 Model 11 «Kate» — подвеска авиационной торпеды калибра 457 мм.

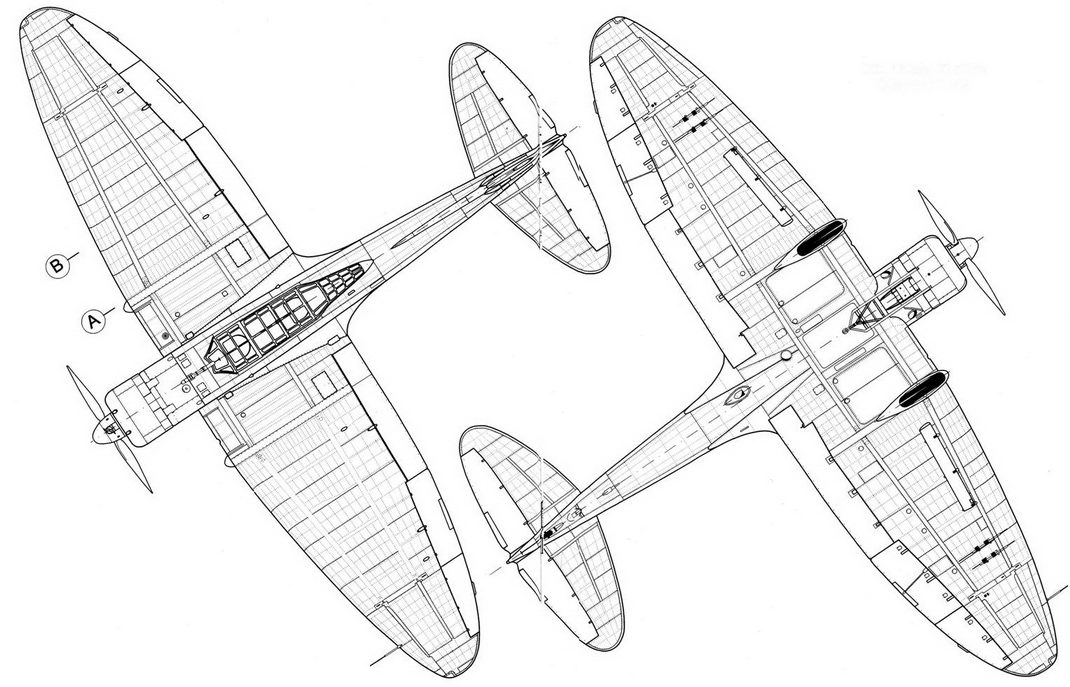

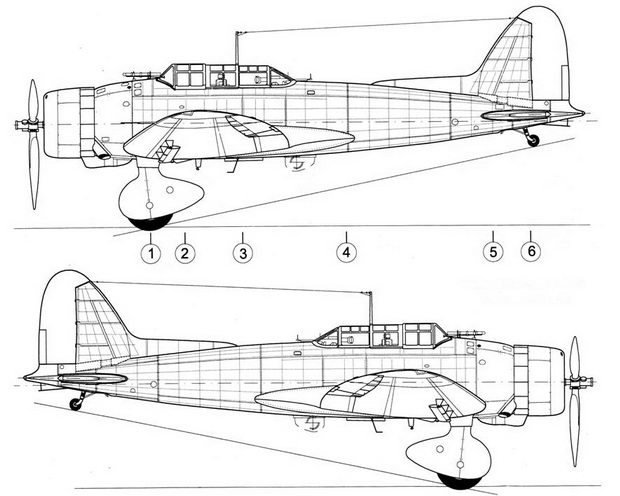

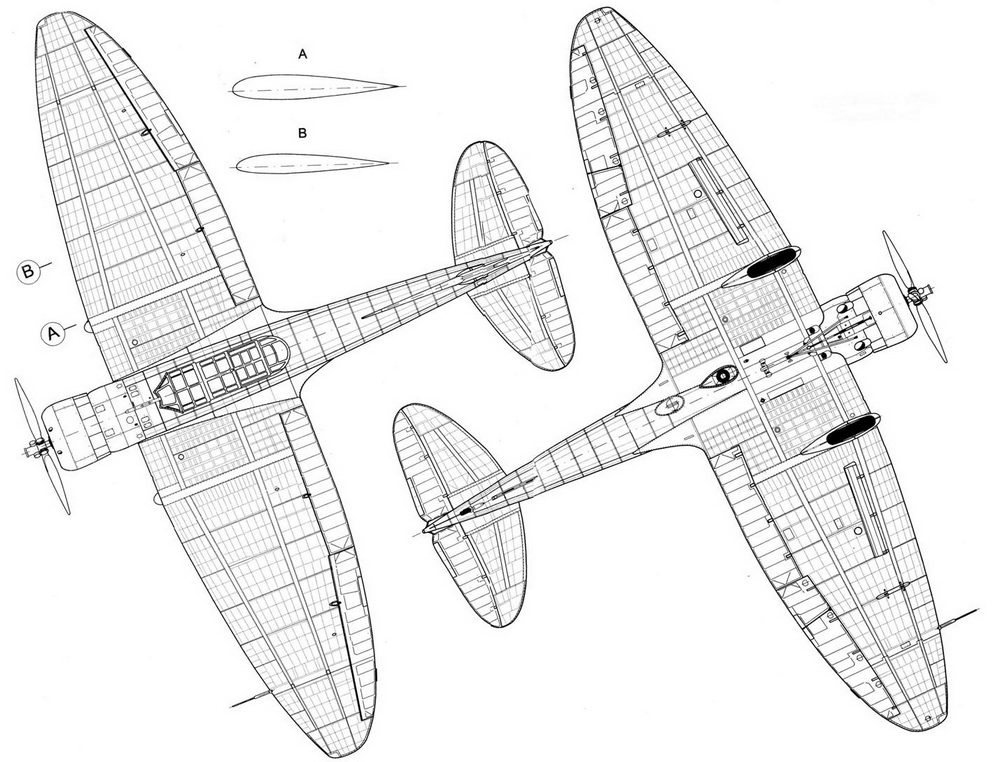

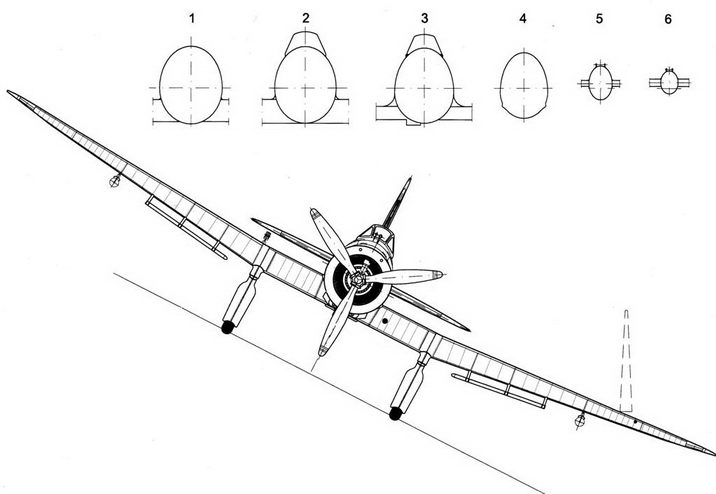

D3A1 Model 11 «Val»
D3A1 Model 11 «Val»

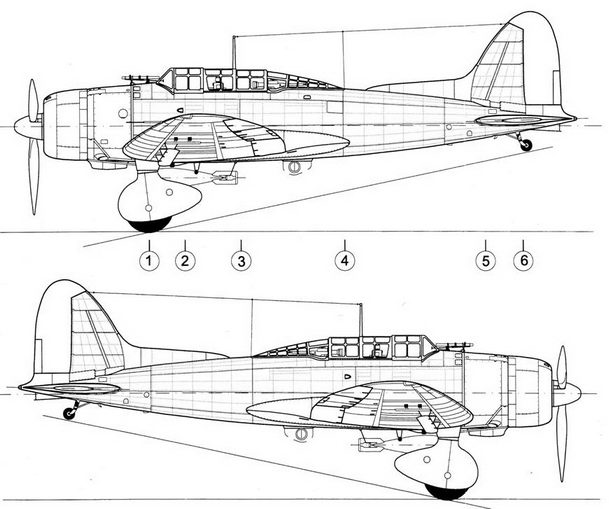

D3A2 Model 22 «Val»
D3A2 Model 22 «Val» Масштаб 1:48

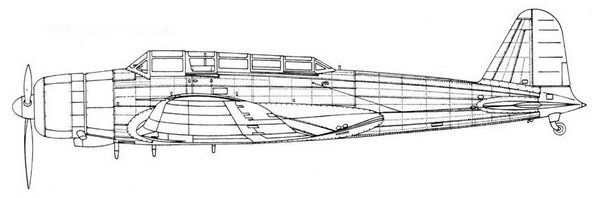

B5N2 Model 12 «Kate»

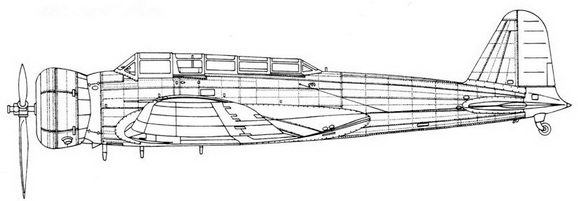

B5N1 Model 11 «Kate»

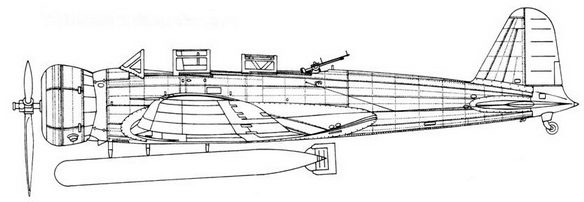

B5N1 Model 11 «Kate» с торпедой

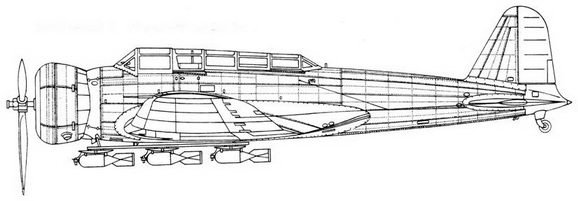

B5N1 Model 11 «Kate» с 60-кг бомбами

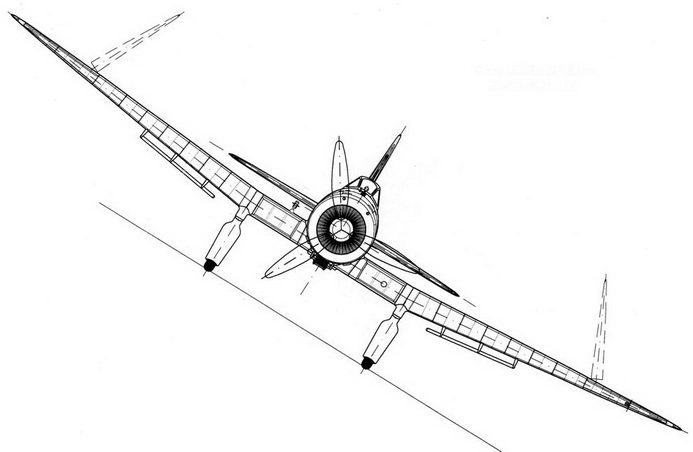

B5N1 Model 11 «Kate»
B5N1 Model 11 «Kate»
B5N2 Model 12 «Kate»
<
