Нагрузкой УЗЧ служат высокоомные телефоны (наушники). Сопротивление телефонов указано на их корпусе, годится от 1600 до 2200 Ом. Общее сопротивление двух телефонов будет, соответственно, 3,2…4,4 кОм.

Желательно соблюдать полярность, указанную на вилке, тогда постоянный коллекторный ток транзистора VT5 усилит действие постоянных магнитов телефонов. Если же полярность не указана, подберите ее экспериментально, переставляя вилку и ориентируясь на громкость и качество звука.

Сейчас более распространены низкоомные телефоны (например, от плееров). Их тоже можно подключить, но через понижающий трансформатор с отношением числа витков обмоток от 10:1 до 30:1.

Подойдут трансформаторы от старых транзисторных приемников, ТВК и ТВЗ от старых ламповых телевизоров, маленькие сетевые трансформаторы от блоков питания, вставляемых в розетку, и, наконец, трансформаторы от трансляционных громкоговорителей.

Такой громкоговоритель можно и прямо подключить к приемнику — громкость будет хоть и небольшой, но вполне достаточной для комфортного прослушивания передач.

Как и любая аналоговая техника, этот радиоприемник будет работать хорошо, если уделить время его тщательному налаживанию. Понадобится лишь простейший мультиметр (тестер), стрелочный или цифровой. Прежде всего проверьте режим УЗЧ, измерив напряжение U R9на резисторе R9. Оно должно быть в пределах 0,7… 1 В.

При работе с телефонами проверьте также напряжение на коллекторе VT5 (3…4 В). Его оптимальное значение равно (U пит+ U R9)/2, при этом ограничение сигнала при перегрузках будет симметричным, а амплитуда неискаженного сигнала — максимальной. Все значения напряжений даны для 6-вольтового питания. При других напряжениях все значения надо пропорционально изменить.

Эмиттерный детектор налаживания не требует, а у Q-умножителя также полезно проверить режим. Напряжение на истоке VT1 должно быть 2…3 В, а на стоке — не менее 5 В.

Режим можно подобрать резистором R3. Диапазон перестройки контура магнитной антенны оценивают при прослушивании радиостанций с известными частотами. Так, например, настройка на «Маяк» (549 кГц) должна быть в начале диапазона, при почти максимальной емкости КПЕ, а на «Радио России» (873 кГц) — в середине диапазона. При необходимости изменяют число витков катушки L1.

Наиболее «тонкая» часть налаживания — подбор параметров цепи обратной связи, чтобы подход к генерации был мягким и плавным. Исчезать генерация должна при том же положении ручки регулировки ОС, при котором и возникла.

Полезен подбор резисторов R1 и R2, а также числа витков и положения на стержне антенны катушки L2.

После правильного налаживания на описанный приемник вечером удалось поймать радиостанции большинства европейских столиц, а также ряда арабских и среднеазиатских станций.

В. ПОЛЯКОВ, профессор

Оружие стараются сделать по возможности метким, скорострельным и дальнобойным. Однако этими качествами не всегда возможно воспользоваться. Вот тому пример. Гражданская война, вдоль Транссибирской магистрали сосредоточились войска белогвардейцев. Бронепоезд «Белая Сибирь» обстреливает деревни. Дальность орудийного выстрела не превышает 10 км, и к оставшимся в тайге непокорным селам приходится посылать отряды, оснащенные современным оружием.

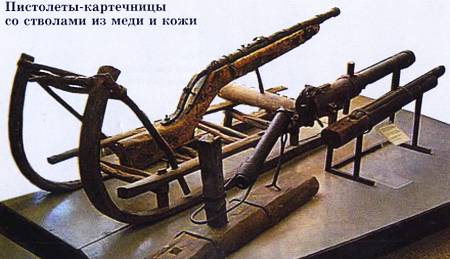

Казалось бы, партизанам нечего противопоставить пулеметам и пушкам. Но в условиях густой тайги далеко ни снаряд, ни пуля не пролетит. А среди партизан было немало стрелков-охотников, бивших, как говорится, белку в глаз, и это в значительной мере выравнивало их шансы. К тому же партизаны научились делать сверхлегкие деревянные пушки и пистолеты-картечницы со стволами из меди и кожи, каждый выстрел которых поражал противника с малых расстояний сотнями пуль.

Вот как делали деревянные пушки. В кедровом бревне высверливали канал ствола для пороха, пыжа и заряда свинцовой картечи. Само по себе дерево выдержать давление пороховых газов не могло. Но сибиряки насаживали на ствол раскаленные железные обручи. Остывая, они с огромной силой стягивали и уплотняли древесину. После этого она могла противостоять давлению, и пушка прекрасно выдерживала выстрел. А легким мортирам из тонкостенных медных труб прочность придавала обмотка из сырой кожи с клеем. Высохнув, она с огромной силой сжимала металл, и тот при выстреле успешно сопротивлялся силам давления.
