ВЫСТАВКИ
Идеи и свершения
Очередной, VIII по счету Московский международный салон инноваций и инвестиций прошел успешно. Разработки, представленные изобретателями России и зарубежья, изучал в павильоне № 69 ВВЦ наш специальный корреспондент Станислав ЗИГУНЕНКО.
Авиации, как известно, нужны аэродромы. Даже вертолетам лучше приземляться на ровных надежных площадках. И потому специалисты инжиниринговой компании «Практика» придумали взлетно-посадочные площадки из полимеров, которые вертолеты могут носить с собой.
Элементы такой площадки напоминают собой секции щитового паркета, которые мастера могут очень быстро состыковать между собой. Сами панели делаются в заводских условиях и при необходимости транспортируются на внешней подвеске вертолетом типа Ка-32, Ми-8 и т. д.
Получается, что вертолет привозит с собой сразу и посадочную площадку. Такая система очень удобна при организации аварийно-спасательных работ в отдаленных районах, создании временных вертодромов в заповедниках, на крышах зданий…
А отпала надобность в такой временной площадке, тот же вертолет последним рейсом может забрать с собой и свой аэродром. Он ему в другом месте еще пригодится.

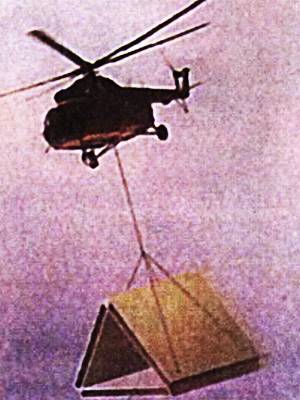

Вертолет несет на внешней подвеске панели вертодрома.

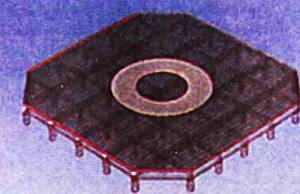

Вертодром в собранном состоянии.
В отличие от других самолетов, этот способен приземлиться буквально где угодно — на воду, на болото, на заснеженное или перепаханное поле. Создан этот летательный аппарат главным конструктором Олегом Черемухиным и его коллегами из ООО «Экс-Лина-НН» в Нижнем Новгороде. А вся «хитрость», как объяснил мне сам Олег Александрович, в шасси этого уникального «воздушного вездехода». Оно — на воздушной подушке.
Воздушную подушку пробовали ставить на самолет и ранее. Например, еще в середине прошлого века известный конструктор Р. Бартини предложил проект экранолета с шасси на воздушной подушке. Но проект этот так и не был доведен до конца. Отчасти потому, что шасси получалось громоздким, резко ухудшались летные характеристики аппарата.
У О. Черемухина удачная конструкция получилась далеко не сразу. С 1989 года он перепробовал множество вариантов, пока не получился этакий глиссер с крыльями и хвостовым оперением.
Сейчас уже летает 2-местный самолет, способный сесть даже на 25-метровую площадку. А понадобится снова взлететь, воздушная подушка позволяет ему перебраться через всевозможные канавы, кочки, береговые выступы на водную гладь или более-менее ровное поле. А там уж пилот поддаст газу, и самолет снова уйдет в небо после 130-метрового разбега.
Черемухин и его коллеги полагают, что подобный летательный аппарат пригодится геологам, почтовикам, газовикам и нефтяникам, экологам и егерям для осмотра лесных угодий, а также для оценки с высоты района лесных пожаров. А на подходе уже новый, 4-местный аппарат.
Модель «воздушного вездехода» и его создатели.
Первым делом, собираясь ночевать в чистом поле, люди ставят палату и разжигают костер. Ну а если в походных условиях придется жить несколько месяцев, в течение всего полевого сезона? Тут уж вместо палатки лучше обзавестись землянкой, а костер хорошо бы заменить печкой. А еще лучше — иметь собственную электростанцию, которая бы дала тепло и энергию для работы инструментов и приборов.
Вот для таких случаев группа преподавателей и студентов Санкт-Петербургского государственного горного института и разработала ветроэлектростанцию. Причем ее отличие от обычных ветряков сразу бросается в глаза тем, что вместо традиционного пропеллера установлены две вертушки, напоминающие гребные колеса (см. рис.).

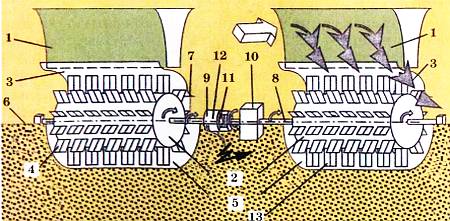

Схема ветродвигателя, созданного специалистами Санкт-Петербургского государственного горного института.
Цифрами обозначены: 1— направляющие ветроловушки; 2— барабаны ветродвигателя; 3— направляющие; 4— радиальные лопасти; 5— траншея, 6— уровень земли; 7и 8— соосные валы ветродвигателей; 9— ротор; 10— электрогенератор; 11— система зубчатых передач; 12— статор; 13— подвижные козырьки, реагирующие на изменение направления ветра.
