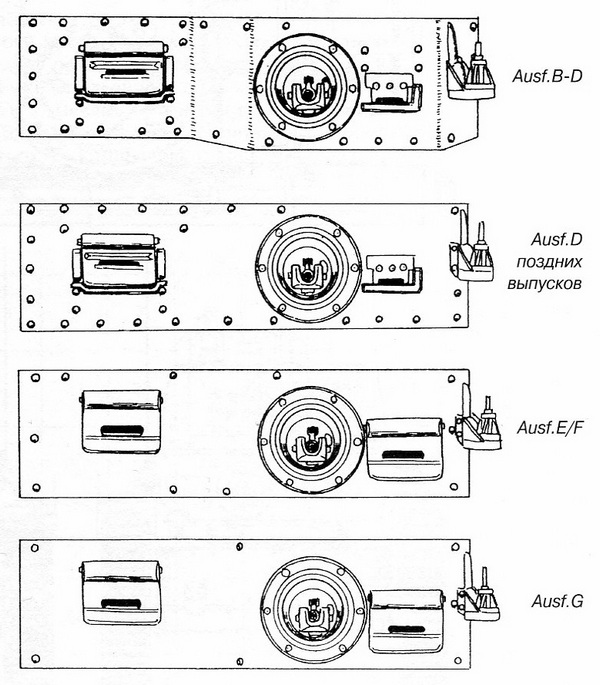

Верхний лобовой лист корпуса танка Pz.38 (t).

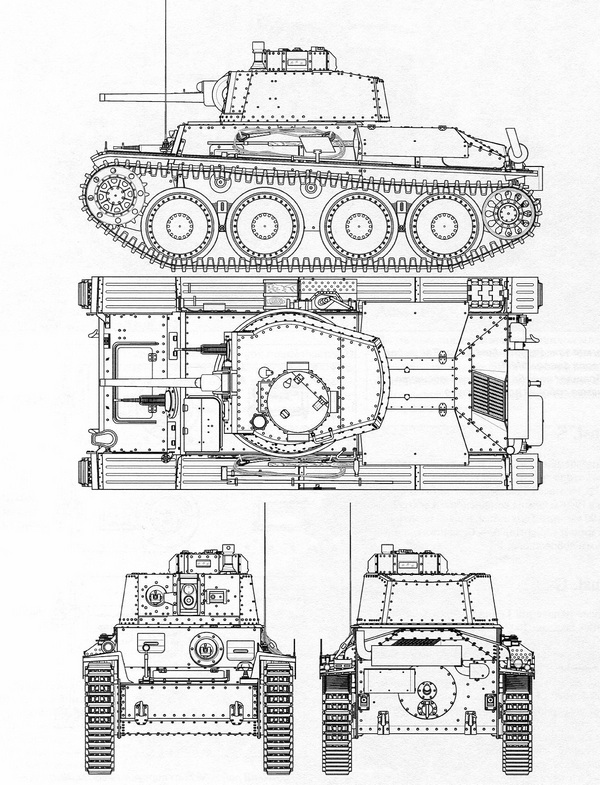

Pz. 38 (t) Ausf.G. Чертеж выполнил В. Мальгинов.

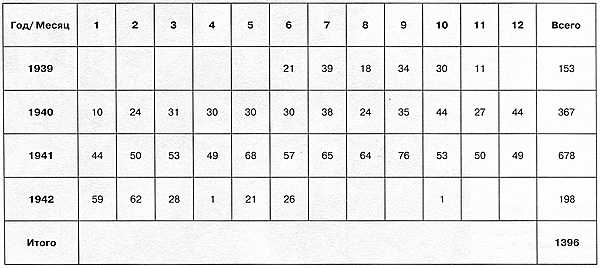

После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях — 500 Ausf.G и 500 Ausf.Н. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.

Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.

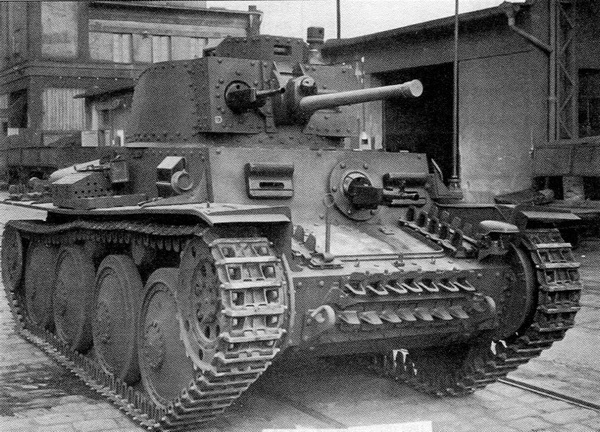

Один из последних серийных танков Pz.38 (t) Ausf.G, изготовленный 2 июня 1942 года. Фара Notek установлена не на левом крыле, а на лобовом листе корпуса, что было характерным для танков поздних выпусков.

Несколько десятков танков модификаций В — G были переоборудованы в командирские танки Panzerbefehlswagen 38 (t). На них демонтировали курсовые пулеметы (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили ее деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового — Fu 5 и Fu 8. Первые имели штыревые антенны, вторые — штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.

Машина имела классическую компоновку с передним расположением трансмиссии.

КОРПУС и БАШНЯ собирались из катаных броневых листов на каркасе из уголков с помощью клепки. До высоты 1 м все клепаные соединения выполнялись водонепроницаемыми. Лобовые листы имели толщину 25 мм, бортовые и наклонные — 15 мм. Толщина листов, располагавшихся с наклоном более 30°, — 12 мм. Днище и крыша корпуса защищались 8-мм броней. Броневым прикрытием обеспечивались и опорные катки, диски которых имели толщину 6 мм.

25-мм броневые листы защищали танк от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях свыше 250 м. Что касается противотанкового ружья vz.31, то его пулю 25-мм и 15-мм листы выдерживали на любой дистанции; 12-мм броня пробивалась с дальности до 100 м, а 8-мм — со 125 м.

Между боевым и силовым отделениями была установлена моторная огнеупорная перегородка толщиной 5 мм с двумя люками для доступа из боевого отделения к агрегатам двигателя. Со стороны силового отделения моторная перегородка покрывалась асбестом.

Механик-водитель и радист располагались в передней части боевого отделения: первый — справа, второй — слева.

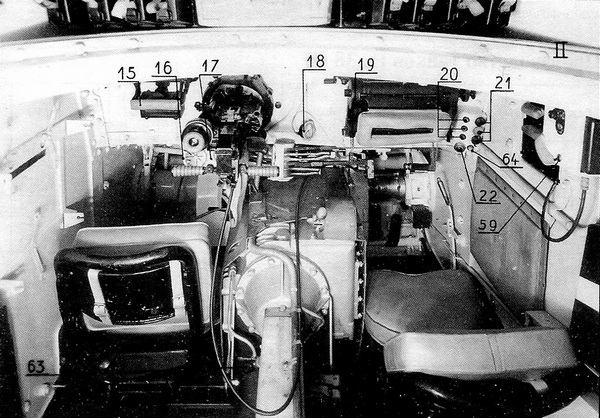

Отделение управления танка LT vz.38. Справа место механика-водителя, слева — стрелка-радиста.

Перед механиком-водителем в лобовом листе корпуса находился прибор наблюдения размерами 203х82 мм, оборудованный поворотным эпископом, который мог фиксироваться в любом положении, а при необходимости заменяться стеклоблоком «триплекс» толщиной 50 мм. Снаружи прибор защищала откидная броневая крышка толщиной 28 мм со смотровой щелью. Крышка имела механизм согласования: когда эпископ снимался, она автоматически закрывалась, и открыть ее было можно только после установки стеклоблока. Справа от механика-водителя в бортовом листе корпуса был установлен неподвижный эпископ такого же типа, что и смонтированный в командирской башенке, он также мог заменяться стеклоблоком. В распоряжении радиста имелся смотровой прибор более простого типа и меньшего размера (130x60 мм) — со стеклоблоком и откидной броневой крышкой.

В центре лобового листа монтировалась шаровая установка курсового пулемета, допускавшая ведение огня по горизонту в секторе 28°. Угол возвышения составлял +10°, склонения -10°. Телескопический прицел пулемета был встроен в прибор наблюдения механика-водителя. Правда, ведение огня допускалось только при открытой крышке смотрового прибора. Спуск осуществлялся с помощью троса Боудена.

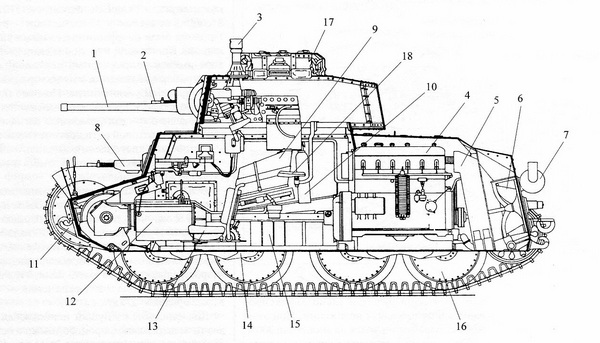

1 — 37-мм пушка; 2 — 7,92-мм пулемет ZB vz.37; 3 — перископический прибор наблюдения; 4 — двигатель; 5 — радиатор; 6 — вентилятор; 7 — глушитель; 8 — курсовой пулемет ZB vz.37; 9 — ящик с 37-мм выстрелами; 10 — огнетушитель; 11 — буксирный крюк; 12 — коробка передач; 13 — сиденье стрелка-радиста; 14 — тележка подвески; 15 — коробки с пулеметными патронами; 16 — опорный каток; 17 — командирская башенка; 18 — сиденье наводчика.

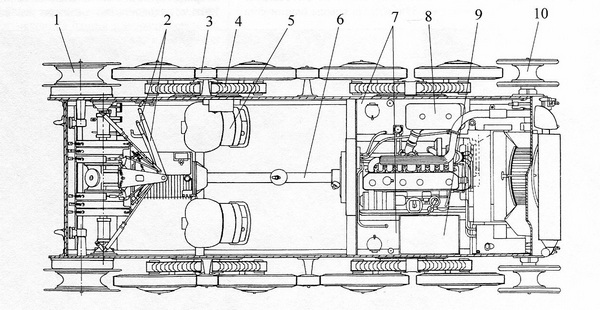

1 — ведущее колесо; 2 — рычаги управления; 3 — поддерживающий каток; 4 — рессора; 5 — сиденье механика-водителя; 6 — карданный вал; 7 — топливные баки; 8 — воздушный фильтр; 9 — аккумулятор; 10 — направляющее колесо.

Механик-водитель мог стрелять из курсового пулемета, предварительно зафиксировав его в центральном положении. При этом эффективный огонь велся на дистанции 300 м.

Для посадки механика-водителя и радиста в танк служил прямоугольный люк, расположенный в передней части крыши подбашенной коробки и закрывавшийся двухстворчатой крышкой.

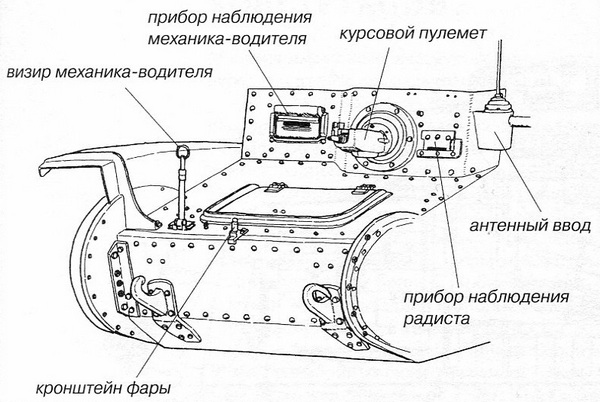

Лобовая часть корпуса танка Pz.38 (t) Ausf.A.

Башня размещалась над средней частью корпуса танка на башенном погоне с диаметром в свету 1265 мм. На крыше башни устанавливалась неподвижная цилиндрическая командирская башенка диаметром 570 мм. Толщина ее стенок — 15 мм, крыши — 8 мм. Башенка была оборудована четырьмя эпископами. Кроме того, в распоряжении командира имелся монокулярный перископический прибор наблюдения с полем зрения 20° и 2,6-кратным увеличением. Помимо посадочного люка, в крыше башенки выполнялись два лючка — для флажковой сигнализации днем и световой сигнализации ночью.
