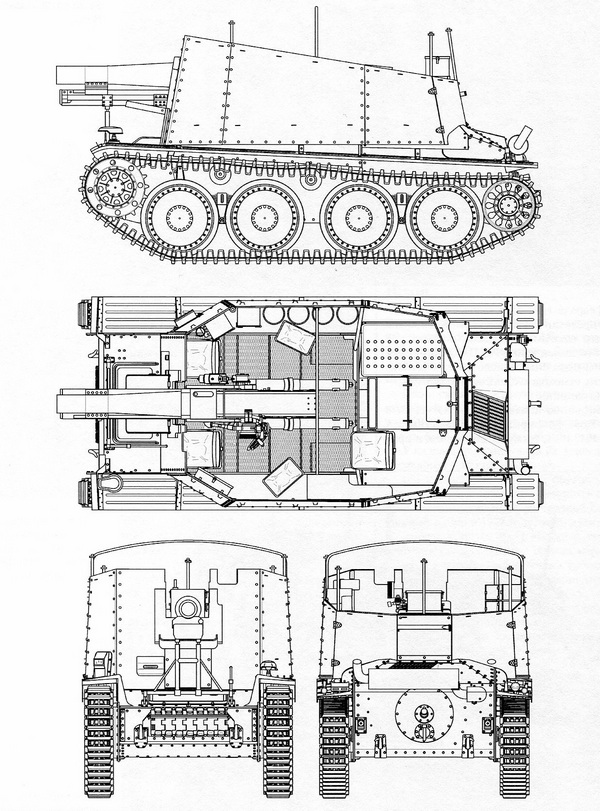

Bison Ausf.H. Чертеж выполнил В. Мальгинов.

Самоходное тяжелое пехотное орудие Sd.Kfz.138/1 Ausf.M.

Машина получила обозначение 15 cm sIG 33 (Sfl.) auf Pz.Kpfw.38 (t) Ausf.H или Sd.Kfz.138/1 Ausf.H. Первые 25 самоходок покинули сборочный цех фирмы ВММ в феврале 1943 года. За период с февраля по ноябрь 1943 года были изготовлены 200 машин этого типа.

Затем началась сборка самоходных тяжелых пехотных орудий модификации Sd.Kfz.138/1 Ausf.М, компоновка которых была идентична компоновке противотанковых САУ Marder III Ausf.М. У этих машин двигатель располагался не в корме, а в середине корпуса. Открытая сзади и сверху рубка, наоборот была смещена в корму. Остальные характеристики были аналогичны таковым у машин модификации Ausf.Н. Масса САУ возросла до 12 т, а боекомплект увеличился до 18 выстрелов.

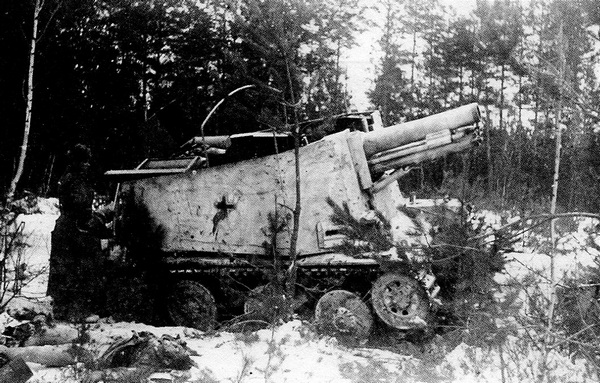

Красноармеец осматривает САУ Bison Ausf.Н, брошенную экипажем на огневой позиции. 1944 год.

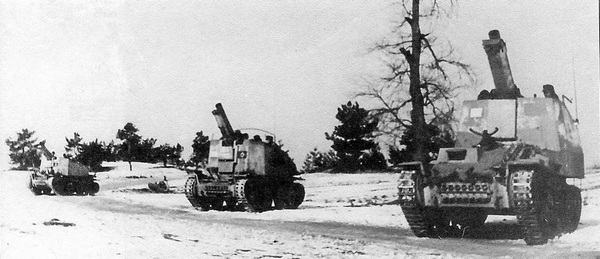

Батарея самоходных пехотных орудий Bison на огневой позиции. На переднем плане САУ модификации «М», две других машины — «Н».

Производство САУ Sd.Kfz.138/1 Ausf.М с перерывами продолжалось до апреля 1945 года. Всего было изготовлено 193 машины, правда, в некоторых изданиях приводятся и другие, несколько меньшие цифры.

Нет ясности и с названием машины. В литературе фигурируют два названия: Bison и Grille («Сверчок»). Причем, в немецких источниках чаше встречается Bison, а в английских и американских — Grille. Последнее название используется и в ряде чешских изданий.

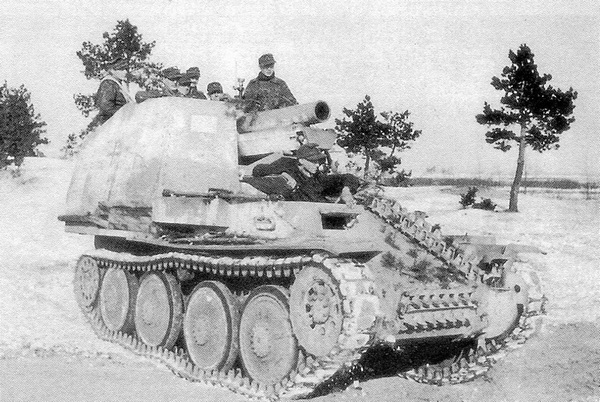

Самоходное тяжелое пехотное орудие Sd.Kfz.138/1 Ausf.М из состава 2-й лыжно-егерской дивизии. Январь 1944 года.

Начиная с весны 1943 года самоходные орудия Bison (или Grille) поступали на вооружении 1-й, 2-й, 4-й, 5-й, 16-й, 17-й, 24-й и 26-й танковых, 3-й и 29-й моторизованных дивизий Вермахта. Они состояли на вооружении моторизованных дивизий «Великая Германия» и «Фельдхернхалле», танковых дивизий СС «Рейх», «Мертвая голова» и «Лейбштандарт „Адольф Гитлер“». Каждое из этих соединений получило по 12 самоходных пехотных орудий. По состоянию на март 1945 года в войсках имелось еще 173 машины. Последние 13 самоходок были переданы в войска в апреле 1945 года: по три машины получили 18-я и 20-я моторизованные, а семь машин — 25-я моторизованная дивизии. Таким образом можно констатировать, что САУ Bison использовались вплоть до самых последних дней войны.

Из-за ограниченности перевозимого боекомплекта на базе САУ выпускалась машина для подвоза боеприпасов.

Одной из первых зенитных самоходок Вермахта стала боевая машина, созданная на шасси танка Pz.38 (t). 15 октября 1943 года Гитлер отдал распоряжение о переоборудовании 150 самоходных орудий Marder III в зенитные САУ Flakpanzer. Вскоре вслед за этим пражская фирма ВММ получила заказ на разработку зенитной установки. Машина получила обозначение 2 cm Flak 38 L/55 auf Pz.Kpfw.38 (t) Sfl или Flakpanzer 38. В ноябре 1943 года было изготовлено 50 машин, в декабре — 51, а в январе 1944 года — 27. Последняя партия из 13 самоходок покинула заводские цеха в феврале 1944 года.

По компоновке и конструкции Flakpanzer 38 был аналогичен САУ Marder III и Bison модификации «М». В открытой сверху неподвижной рубке размешалась 20-мм автоматическая зенитная пушка Flak 38 с боекомплектом 1040 выстрелов. Толщина бортов рубки составляла 10 мм. Верхние части бортов в боевом положении откидывались, обеспечивая орудию возможность горизонтального обстрела на 360°. Углы вертикального обстрела колебались в пределах от -5° до +110°. В боевом положении защита орудийного расчета состояла практически только из штатного щита 20-мм пушки.

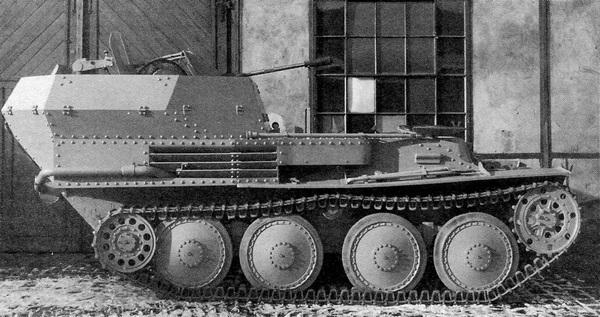

Зенитная самоходная артиллерийская установка Flakpanzer 38 во дворе завода ВММ.

Экипаж зенитной самоходной установки состоял из пяти человек: командира, наводчика, двух заряжающих и механика-водителя. Первые четверо размешались в рубке. Для стрельбы использовался зенитный прицел Flakvisier 38, для внешней связи — радиостанции Fu 5 или Fu Sprf.

В июне 1944 года ЗСУ Flakpanzer 38 поступили на вооружение самоходных зенитных дивизионов танковых дивизий СС «Лейбштандарт СС „Адольф Гитлер“», «Рейх» и «Гитлерюгенд», моторизованной дивизии СС «Гётц фон Берлихинген», а также трех танковых дивизий Вермахта — 2-й, 21-й и Учебной. Все эти соединения воевали на Западном фронте. В общей сложности в них насчитывалось около 100 «флакпанцеров», остальные остались в резерве, либо в малом количестве по 2–5 машин поступили в другие соединения. Так, например, в июле 1944 года восемь Flakpanzer 38 были включены в состав 2-го батальона танкового полка «Герман Геринг» одноименной парашютно-танковой дивизии.

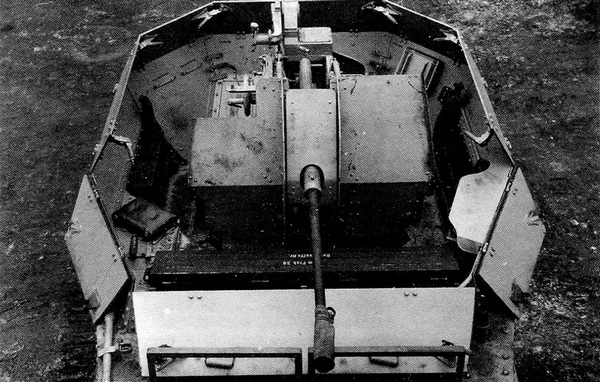

Вид на боевое отделение ЗСУ Flakpanzer 38. В боевом положении верхние части бортов рубки откидывались.

Несмотря на ряд недостатков, ЗСУ неплохо показала себя в боевых действиях и подтолкнула другие фирмы к развертыванию аналогичных работ. Однако ограниченная огневая мощь одиночного 20-мм ствола была явно недостаточной, что и послужило причиной прекращения производства. Вместе с тем, в марте 1945 года в войсках имелось еще 119 боеспособных Flakpanzer 38.
