Далее нужно установить диапазон перестройки приемника, изменяя размеры рамочной антенны — увеличение диаметра понижает частоту настройки. Повысить частоту можно не только уменьшением диаметра самой рамки, но и увеличением диаметра провода, из которого она выполнена.

Неплохое решение — использовать оплетку отрезка коаксиального кабеля, свернутого в кольцо. Индуктивность понижается и при изготовлении рамки из медной ленты или из двух-трех параллельных проводов диаметром 1,5–2 мм, разнесенных на 0,5…1,5 см.

Диапазон перестройки достаточно широк, и его нетрудно выполнить без приборов, ориентируясь на прослушиваемые станции.

Отечественный диапазон УКВ-1 (нижний) 65–74 МГц приемник перекрывает полностью. В диапазоне УКВ-2 (верхнем) 88 — 108 МГц транзистор КТ361 иногда работает неустойчиво — тогда его заменяют более высокочастотным, например, КТ363. Увеличив размеры антенны и/или емкость КПЕ, можно услышать работу радиостанций связного диапазона 33–48 МГц, телевизионные передатчики 1-го — 2-го каналов. Сигнал изображения прослушивается как сильный фон с частотой 50 Гц (это частота следования импульсов кадровой развертки), звуковое сопровождение принимается нормально. Слышна также ТВ-передача в 3-м канале, расположенном как раз между радиовещательными диапазонами УКВ-1 и УКВ-2. Уменьшив диаметр рамки и емкость конденсаторов C1 — С3, удается принять даже радиопереговоры летчиков и диспетчеров гражданской авиации на частотах выше 118 МГц, любительские радиостанции диапазона 144–146 МГц. Применение СВЧ-транзистора VT1 с граничной частотой не ниже 600–700 МГц в этом случае обязательно.

Недостаток приемника — влияние рук, подносимых к антенне, на частоту настройки. Впрочем, он характерен и для других приемников, в которых антенна связана непосредственно с колебательным контуром. Этот недостаток устраняется при использовании усилителя РЧ, как бы «изолирующего» контур сверхрегенератора от антенны. Другое полезное назначение такого усилителя — устранить излучение вспышек колебаний антенной, что практически полностью избавляет от помех соседним приемникам. Усиление УРЧ должно быть очень небольшим, ведь и усиление, и чувствительность сверхрегенератора достаточно высоки.

Этим требованиям в наибольшей степени отвечает транзисторный УРЧ по схеме с общей базой или с общим затвором.

Частоты 420–435 МГц относятся к ультракоротким волнам (УКВ) и соответствуют длине волны около 70 см. УКВ распространяются прямолинейно, поэтому уверенная радиосвязь возможна только в пределах прямой видимости. Лишь очень слабый сигнал, рассеянный на неоднородностях атмосферы, можно обнаружить за горизонтом, используя мощные передатчики, большие направленные антенны и чувствительные приемники.

В условиях городской застройки возможно отражение сигналов от стен зданий и прочих предметов.

Диапазон 420–435 МГц отведен радиолюбителям, и в нем разрешена работа портативных радиостанций с мощностью не более 10 мВт (0,01 Вт). В этом диапазоне работают также некоторые модели радиотелефонов и телефонных «удлинителей», обеспечивающих связь, например, между автомобилем и офисом или квартирой. В результате, особенно в городах, этот диапазон оказался весьма насыщен радиостанциями.

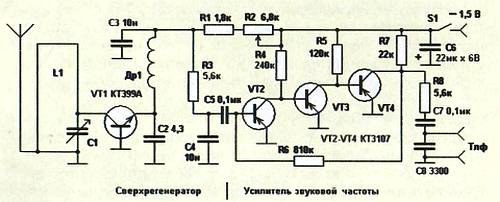

Схема приемника показана на рисунке.

Антенна слабо связана с контуром L1C1. Слабая связь нужна для повышения стабильности работы сверхрегенеративного каскада, собранного на СВЧ-транзисторе VT1. Колебательный контур приемника на столь высоких частотах требует лишь очень небольших индуктивности и емкости, поэтому катушка выполнена в виде прямоугольной рамки размером 2,5 х 1,5 см из медного провода диаметром 1,2 мм.

Провод к разъему антенны припаян около заземленного вывода рамки и проходит около 1 см вдоль ее стороны, обеспечивая вполне достаточную связь. Конденсатор настройки С1 переделан из малогабаритного подстроечного КПЕ с воздушным диэлектриком, у которого оставлены одна неподвижная и одна подвижная пластины. Дополнительно в контур входит и коллекторная емкость транзистора.

Обратная связь осуществляется через емкостной делитель из междуэлектродной емкости коллектор-эмиттер транзистора и конденсатора С2 малой емкости. Как и в предыдущих конструкциях, транзистор использован в «барьерном» режиме, когда напряжения на коллекторе и базе равны 0,5 В относительно эмиттера. Питание в эмиттерную цепь транзистора поступает через дроссель Др1, содержащий около 10 витков тонкого провода, намотанного на оправке диаметром 4 мм. Частота вспышек суперизации определяется постоянной времени цепочки R1C3, режим транзистора подбирают подстроечным резистором R2.

Продетектированный сигнал через цепочку R3C4, ослабляющую сверхзвуковую частоту суперизации, поступает на трехкаскадный УЗЧ, выполненный с непосредственной связью между транзисторами. Для повышения экономичности транзисторы работают в режиме микротоков, а выходной каскад нагружен на высокоомные телефоны с сопротивлением постоянному току 3,6–4,4 кОм.

Чтобы устранить влияние телефонов на режим транзисторов УЗЧ, они подключены через разделительный конденсатор С7. Цепочка R8C8 повышает стабильность работы УЗЧ.
