Помимо бронирования всего борта сплошным поясом брони, подполковник Крылов предложил снять броню нижней жилой палубы, как находящейся ниже ватерлинии, и взамен забронировать верхнюю палубу. Что касается жилой палубы, то он предлагал сделать скосы от нее к верхнему шельфу нижней бортовой брони и на эти скосы положить добавочные броневые листы. Несмотря на то, что Морской министр вполне согласился с проектами подполковника Крылова, все же проект этот в заседании М.Т. Комитета был отвергнут, а проект Адмиралтейского завода утвержден. Для того чтобы кратко и ясно себе представить всю картину этого сложного вопроса, здесь приведена таблица, показывающая разные варианты бронирования, причем подчеркнуты те элементы, которые были в конце концов осуществлены.

30 декабря 1906 года, т. е. через год после подачи проектов о перебронировании в М.Тех. Комитете было окончательно постановлено следующее: а) каземат 8 дм. орудия сделать 5 дм., б) нос и корму забронировать сплошь бронею 3 и 1/8 дм., в) нижнюю броневую палубу не разбронировывать, так как уже поздно; г) жилую палубу разбронировать в зачет бронирования верхней палубы, заменив два слоя в 2 и 3/8 дм. легкою бронею в 1 дм. и подстилкой 7/8 дм; д) забронировать котельные кожухи.

На всю указанную работу, к сметной стоимости линейного корабля "Император Павел I" — 13 624 000 руб., было сделано добавочное ассигнование в размере 500 000 руб. Вся описанная громадная работа перебронирования имела для корабля только одну небольшую отрицательную сторону, а именно, увеличение углубления корабля на 1 фт., причем надо полагать, что теоретически ход уменьшился на 3/4 узла. Метацентрическая высота хотя и уменьшилась с 5 ф. до 4 ф. и 4 3/4 дм, но осталась в пределах, совершенно безопасных. С другой стороны, перебронирование в такой значительной степени увеличило неуязвимость, что нет никакого сомнения, что в артиллерийском бою со своими сверстниками заграничных флотов, линейный корабль "Император Павел" в этом отношении будет всегда иметь весьма значительные преимущества.

Чтобы ответить на вопрос, кто автор этого перебронирования, стоит только взглянуть на приведенную выше таблицу. Из нее видно, что бронирование борта осуществлено согласно обоим проектам Адмиралтейского завода и подполковника Крылова, но в вопросе бронирования палуб и носа корабля осуществлены, исключительно, идеи последнего, горячо поддержанные бывшим начальником Балтийского завода генерал-майором Ратником.

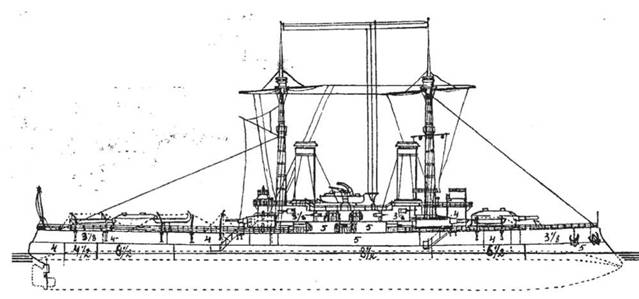

Линейный корабль "Император Павел I". 1910 г. (Боковой вид с указанием бронирования)

8 августа 1906 года

Плавучесть и остойчивость корабля обеспечивается надводною его частью. В бою небронированные части надводного борта настолько избиваются не только снарядами скорострельной артиллерии, непосредственно в них попавшими, но и осколками снарядов, что совершенно утрачивают водонепроницаемость, поэтому на броненосце, заслуживающем этого названия по сути дела, а не по внешности, бронирование должно быть таковым, чтобы оно в достаточной мере обеспечивало остойчивость и плавучесть при разбитых небронированных частях.

За меру такого обеспечения можно принять требование, чтобы броненосец не опрокидывался, получив пробоину в одно из машинных отделений, т. е. не терял бы остойчивости и при крене до 20–25°.

На броненосце „Император Павел I" пришлось по необходимости ввести ряд изменений первоначального проекта, которые вызовут переуглубление этого броненосца приблизительно на I фут. Вместе с тем Балтийским заводом сделано предположение об уши-рении корабля на 3 фута, сохраняя его углубление, чтобы избытком получающегося водоизмещения покрыть перегрузку.

Надлежит рассмотреть, в какой степени при сделанных предположениях обеспечивается боевая остойчивость корабля, т. е. та остойчивость, которую корабль имеет при разбитом надводном бронированном борте.

На чертеже изображены кривые плеч остойчивости броненосца "Император Павел I" при нормальной нагрузке, принимая начальную метацентрическую высоту в 5 фт., которую он имел по первоначальному проекту. При этом одна кривая относится к целому надводному борту, другая к тому случаю, когда небронированный борт будет разбит.

Сличение этих кривых сразу показывает, в какой относительно слабой степени обеспечена остойчивость этого корабля при одном поясе бронирования.

Правда, на броненосцах типа "Александр III" это обеспечение остойчивости было еще меньше (см. тот же чертеж), и при разбитом надводном небронированном борте корабль утрачивал остойчивость при крене в 12°. А одно положение руля на борт давало ему крен свыше 10°. Я думаю, что Цусимский погром послужил достаточно убедительным доказательством необходимости признания выставленного во многих моих докладах положения, что живучесть (непотопляемость при повреждениях) должна быть признана основным качеством, которое надлежит подтверждать расчетами, основным принципом коих должно быть, чтобы корабль тонул не опрокидываясь.

Если по абсолютной величине плеч боевая остойчивость броненосца "Павел I" и представляется более обеспеченной, нежели для "Александра III", то относительно случая небронированного верхнего пояса одна диаграмма как бы представляет увеличенную копию другой: то же быстрое падение метацентрической высоты после ухода под воду верхней кромки брони при крене около 10°, который в сущности, и является предельным допустимым с крайнею опасностью. Отсюда следует, что бронирование корабля "Император Павел I" одним поясом брони недостаточно обеспечивает его боевую остойчивость, а без такого обеспечения боевая сила корабля является чисто мнимою и представляет собою не грозу для неприятеля, а ловушку для корабля.
