При работе в локальной сети на базе технологии CSMA/CD возможны два варианта инкапсуляции датаграмм IP в кадры уровней LLC и MAC.

Первый заключается в использовании кадров Ethernet 2.0. В этом случае поле данных (1500 октетов) полностью принадлежит IP-датаграмме, a SAP адресуется полем "тип пакета", которое содержит значение параметра

— индекса протокола верхнего уровня. В случае IP это значение равно 0x0800. Значения Ethertype для других протоколов приведены в табл. 6.11.

Таблица 6.11. Значение Ethertype для некоторых протоколов

0x0000–0x05DC	Поле Length IEEE 802.3
0x0800	Internet IP (IPv4)
0x0806	ARP
0x6003	DEC DECNET Phase IV Route
0x8137	Novell IPX

Второй вариант предполагает использование формата IEEE 802.3. В этом случае IP-датаграмма инкапсулируется в кадр LLC, а адресация SAP осуществляется в заголовке SNAP с помощью идентификатора Ethertype. При этом поля

и не используются, и их значения устанавливаются равными 0xAA. Заметим, что в этом случае максимальный размер IP-датаграммы составляет 1492 октета.

При передаче данных TCP/IP в сетях Token Ring используется формат кадра IEEE 802.5, инкапсулирующий кадр LLC с заголовком SNAP, как описано выше.

Как уже говорилось, драйвер, реализующий поставщика услуг уровня канала данных, состоит из двух частей: аппаратно-зависимой и аппаратно-независимой. Соответственно драйвер хранит отдельные структуры данных, необходимые для работы этих частей. Архитектура драйвера приведена на рис. 6.40.

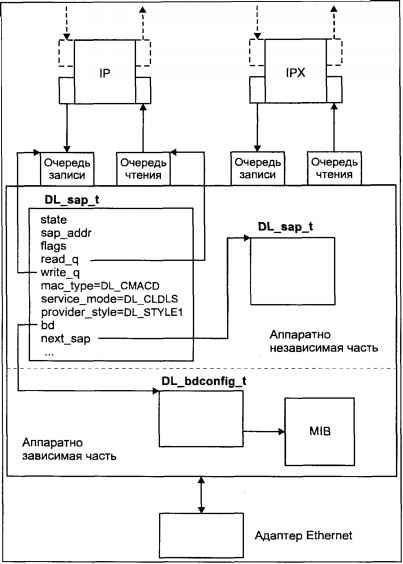

Рис. 6.40. Архитектура драйвера DLPI

Для каждого обслуживаемого драйвером сетевого адаптера создается отдельная структура данных

, описывающая характеристики адаптера и содержащая необходимую для управления адаптером информацию, а также статистику, являющуюся частью MIB (Management Information Base). Эта структура используется аппаратно-независимой и зависимой частями совместно, в том числе и для передачи определенной информации между ними.

В частности, эта структура содержит следующие поля:

major	Старший номер устройства, связанного с данным сетевым адаптером
io_start	Адрес начала области ввода/вывода
io_end	Адрес конца области ввода/вывода
mem_start	Адрес начала базовой памяти
mem_end	Адрес конца базовой памяти
irq_level	Уровень прерывания
шах_saps	Максимальное число точек доступа (SAP)
flags	Флаги состояния адаптера
mib	Список статистических данных

Поле

может включать следующие флаги:

BOARD_PRESENT	Устанавливается драйвером после успешной инициализации адаптера
BOARD_DISABLED	Устанавливается драйвером при неудачной инициализации адаптера. Этот флаг также может быть установлен, если драйвер определит нарушения в функционировании адаптера
TX_BUSY	Указывает на отсутствие ресурсов, например отсутствие необходимых буферов для передачи кадра
TX_QUEUED	Указывает на наличие кадров, ожидающих передачи

Для каждого подключенного пользователя услуг, или, другими словами, для каждой активной SAP драйвер создает структуру данных

, описывающую тип и характеристики точки доступа. Приведем описание некоторых полей этой структуры:

state	Состояние SAP. Возможные состояния определены интерфейсом DLPI. Исходное состояние точки доступа DL_UNBOUND
sap_addr	Уникальный адрес (идентификатор) SAP
flags	Флаги, определяющие дополнительные характеристики SAP
read_q	Указатель на очередь чтения потока, связанного с SAP
write_q	Указатель на очередь записи потока, связанного с SAP
mac_type	Тип используемого протокола доступа и формат используемого кадра. Возможные значения включают:
DL_CMACD	IEEE 802.3
DL_ETHER	Ethernet 2.0
DL_TPB	IEEE 802.4
DL_TPR	IEEE 802.5
DL_HDLC	ISO HDLC
DL_FDDI	FDDI
service_mode	Режим передачи данных. В локальных сетях обычно используется режим без установления связи без подтверждения DL_CLDLS
provider_style	Тип поставщика услуг: DL_STYLE1 или DL_STYLE2
bd	Указатель на структуру DL_bdconfig_t , связанную с сетевым адаптером
next_sap	Указатель на следующую точку доступа в списке активных SAP
max_spdu	Максимальный размер данных, которые могут быть переданы в кадре
min_spdu	Минимальный размер данных, которые могут быть переданы в кадре

Дополнительные характеристики SAP хранятся в поле

, которое может включать следующие флаги:

RAWCSMACD	Указывает, что через SAP передаются только кадры формата IEEE 802.3
SNAPCSMACD	Указывает, что через SAP передаются кадры формата LLC SNAP
PROMISCUOUS	Указывает, что SAP работает в режиме отсутствия фильтрации кадров (promiscuous mode), при котором SAP получает копии всех кадров независимо от адреса точки доступа, которой они предназначаются. Данный режим применяется, например, при создании приложений мониторинга уровня канала данных
PRIVILEGED	Указывает, что управление точкой доступа требует привилегий суперпользователя
