ПДД также запрещают эксплуатацию транспортных средств с сильно загрязненными внешними приборами и световозвращателями.
На фарах и задних фонарях любого автомобиля установлены специальные рассеиватели. Свет от фар и фонарей слишком яркий, и без таких рассеивателей другие участники дорожного движения будут испытывать существенный дискомфорт (многократно увеличивается вероятность ослепления). Рассеиватели в обязательном порядке должны соответствовать конструкции автомобиля — в противном случае действующими ПДД эксплуатация транспортного средства запрещается. Запрещено ездить на машине, у которой лампы не соответствуют типу светового прибора.
ВНИМАНИЕ
Спереди у любого легкового автомобиля не должно быть световых приборов красного цвета, а сзади — белого (за исключением фонарей заднего хода и освещения номерного знака). В противном случае водители других транспортных средств могут быть введены в заблуждение.
Как мы уже отмечали выше, при неработающих стеклоочистителях и стеклоомывателях эксплуатация транспортного средства также запрещена. Кроме того, запрещается эксплуатация автомобиля, у которого не работает звуковой сигнал.
4. Общее устройство и назначение трансмиссии
Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам, а также для изменения крутящего момента в зависимости от текущих условий движения автомобиля. Составными частями трансмиссии являются коробка переключения передач, сцепление, карданная передача, главная передача, дифференциал и полуоси.
Сцепление автомобиля
Главная задача сцепления — кратковременное отключение двигателя от коробки переключения передач, а также плавное соединение этих агрегатов при работающем двигателе (рис. 4.1).

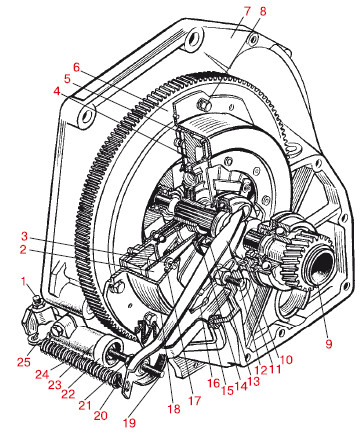

Рис. 4.1. Схема сцепления автомобиля:
1 — штуцер для прокачки; 2 — нажимная пружина; 3 — ступенчатая заклепка; 4 — нажимной диск; 5 — ведомый диск; 6 — маховик; 7 — картер сцепления; 8 — болт; 9 — первичный вал коробки передач; 10 — муфта подшипника выключения сцепления; 11 — вилка выключения сцепления; 12 — шаровая опора вилки; 13 — подшипник выключения сцепления; 14 — упорный фланец нажимной пружины; 15 — чехол вилки выключения сцепления; 16 — пружина; 17 — опорное кольцо нажимной пружины; 18 — кожух сцепления; 19 — толкатель вилки выключения сцепления; 20 — регулировочная гайка; 21 — контргайка; 22 — защитный колпачок; 23 — цилиндр привода сцепления; 24 — оттяжная пружина вилки; 25 — скоба пружины
Сцепление предотвращает резкое изменение нагрузки, обеспечивает плавное трогание с места и предохраняет детали трансмиссии автомобиля от перегрузок инерционным моментом, который создается вращающимся двигателем при резком замедлении вращения коленвала.
Водитель включает и выключает сцепление с помощью гидравлического привода (рис. 4.2), который состоит из следующих элементов:
педали сцепления;
главного цилиндра сцепления;
рабочего цилиндра сцепления;
вилки выключения (иногда ее называют
приводной вилкой сцепления);
выжимного подшипника;
шлангов (трубопроводов), по которым течет жидкость сцепления.
Рис. 4.2. Гидропривод сцепления:
1 — бачок; 2, 5 — питательный и соединительный шланги; 3 — главный цилиндр; 4 — педаль; 6 — поршень главного цилиндра; 7 — манжета; 8 — отжимной рычажок сцепления; 9 — подшипник выключения сцепления; 10 — вилка; 11 — рабочий цилиндр; 12 — поршень; 13 — колпачок перепускного клапана
При нажатии на педаль сцепления приложенное усилие через специальный шток и поршень передается жидкости, которая передает давление дальше — от поршня главного цилиндра на поршень рабочего цилиндра сцепления. Далее шток рабочего цилиндра передает это усилие приводной вилке сцепления и выжимному подшипнику, которые, в свою очередь, передают его уже непосредственно на механизм сцепления.
Механизм сцепления — устройство, которое с помощью силы трения осуществляет передачу крутящего момента. Составные части механизма сцепления находятся в металлическом картере, связанном с картером двигателя. Основными элементами механизма сцепления являются:
картер сцепления;
кожух;
ведущий диск (маховик коленчатого вала двигателя, от которого передается крутящий момент);
нажимной диск с пружинами;
ведомый диск с износостойкими фрикционными накладками.
Ведомый диск сцепления связан с первичным валом коробки передач (более подробно с коробкой передач мы познакомимся далее) и постоянно прижат к маховику нажимным диском с помощью мощных пружин. Между маховиком, нажимным диском и ведомым диском возникает очень большая сила трения, благодаря чему все эти детали при работе двигателя вращаются одновременно, словно единое целое. Но это происходит только при отпущенной педали сцепления.
