Период 1850-1870 гг. был временем мозгового штурма изобретателей в создании ружей сперва под шпилечные патроны, а затем под патроны центрального боя. И почти каждый оружейник норовил придумать что-нибудь оригинальное, зачастую не отвечавшее логике здравого смысла. По свидетельству В.В.Гринера (The Gun and its Development, 1910), только в Бирмингеме в это время появилось столько ружейных систем, сколько было производителей. В таких условиях выживали лишь прогрессивные идеи, помогавшие последователям идти по пути совершенствования «переломок».

Илл. 3: Т-образное винтовое скрепление Генри Джоунза (ВР №2040, 1859). Рычаг нижний, поворотный, заходящий под скобу (Rotary Underlever)

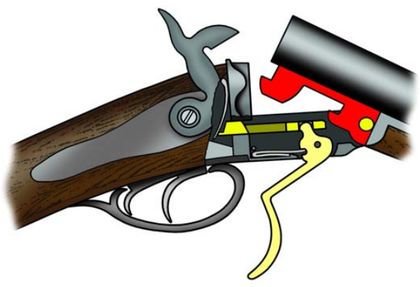

В ноябре 1856 г. французский изобретатель Огюст Эдуард Беллфорд (A.E. Bellford) передал права собственности на свой патент 1853 г. лондонскому оружейнику Чарльзу Вильяму Ланкастеру (C.W. Lancaster), который тут же приступил к изготовлению ружей центрального боя. В качестве нового элемента запирания был использован эксцентриковый толкатель, приводимый в действие поворотным рычагом, заходившим под скобу (илл. 2). В этом положении эксцентрик загонял задний крюк в нижнее гнездо щитка коробки, плотно прижимая казённый срез стволов к затвору. При повороте рычага эксцентрик вначале отжимал стволы от щитка, а затем поворачивал их на оси шарнира для заряжания. Одновременно со стволами отходил от коробки и шарнир цевья, образуя крайне неэстетичный зазор.

Несмотря на несовершенство устройства, Ланкастер продолжал применять его до самой смерти в 1878 г. И только с переходом руководства к Генри Торну в ружьях лондонской фирмы появился новый узел запирания, управляемый тем же поворотным рычагом. К тому времени производители оружия широко использовали механизм бирмингемского изобретателя Генри Джоунза (Henry Jones), запатентовавшего в 1859 г. двойное винтовое скрепление (double screw grip) на подствольные крюки (илл. 3). Соединение получило у европейских оружейников огромную популярность, особенно при изготовлении штуцеров и уточниц, и не случайно ружья с механизмом Джоунза продержались на мировом рынке до начала Первой мировой войны.

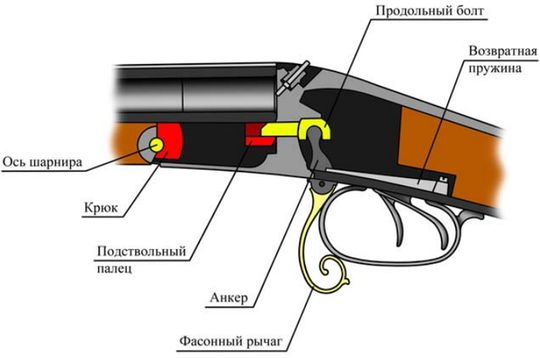

Илл. 4: Механизм запирания стволов парижского оружейника Жоржа Шнейдера (ВР №2263, 1867). Автоматически защелкивающийся продольный болт, управляемый нижним качающимся рычагом, входит в гнездо укороченного подствольного пальца

Илл. 5: Ствольный блок ружья Томаса Хорсли (Англия, Йорк) с единственным крюком, запираемым продольной планкой (ВР №374, 1862). Нижняя часть крюка, контактирующая с клином планки, съемная, что позволяло периодически устранять вертикальный люфт стволов

Между тем скрепления с нижними поворотными рычагами обладали существенным недостатком: при закрывании ружей стволы не захлопывались автоматически, вследствие чего процедура перезаряжания замедлялась.

Этот недостаток «переломок» устранил парижский оружейник Франсуа Эжен Шнейдер (Francois Eugene Schneider), получивший в 1860 г. патент на запирающую систему ружья центрального боя с качающимся фасонным рычагом и возвратной пружиной (ружьё слева в начале статьи). Стволы крепились в коробке продольным болтом, входившим в глухое гнездо длинного подствольного пальца, который упирался в выступ головки цевья. Через два года англичанин Джордж Генри До (George Henry Daw: согласно принятой в России фонетической транскрипции – Дау) придал коробке ружья Ф.Э. Шнейдера обтекаемые формы, запатентовав двустволку с качающимся рычагом, огибавшим спусковую скобу (ружьё справа в начале статьи). Ключ Дау адаптировался к любому скреплению – нижнему, верхнему, комбинированному, поэтому очень долго оставался вторым по популярности нижним элементом управления после поворотного рычага Ланкастера-Джоунза. Многие оружейники предпочитали рычаг Д. Дау ещё и потому, что, управляя рамкой Пёрде, он «загонял» её в проточки подствольных крюков гораздо глубже, нежели верхний ключ, в связи с чем полезная площадь контакта увеличивалась.

Илл. 6: Запирание стволов продольно-скользящей рамкой Д. Пердей управляемой нижним рычагом Перде первого образца (James Purdey thumb hole underlever ВР №1104, 1863)

В 1867 г. парижанин Жорж Шнейдер (Georges Schneider) завершил модернизацию ружья своего брата, введя в конструкцию стволов передний крюк, опиравшийся на ось шарнира, естественно, укоротив при этом подствольный палец (илл. 4).

Одним из первых, кто усовершенствовал систему запирания братьев Шнейдер, заменив в ней круглый болт с подствольным пальцем на скользящую планку с крюком, был, вероятно, англичанин Томас Хорсли из Йорка (Thomas Horsley, York), который в феврале 1862 г. запатентовал такое скрепление (илл. 5). Однако до весны 1863 года никому не приходило в голову запирать одним продольным элементом сразу два подствольных крюка. Впервые сделал это король британских оружейников Джеймс Пёрде-младший James Purdey, 1828-1909).

В мае 1863 г. Пёрде взял патент на запирание стволов с помощью двузаходной планки*, входившей в проточки под ствольных крюков (илл. 6). С изобретением нижней планки оружейники получили практически универсальное скрепление, простое по конструкции, технологичное в изготовлении, эстетичное по восприятию, совместимое с любым элементом управления, будьто верхний, нижний или боковой рычаг (илл. 7). Очень важным было и то обстоятельство, что запирающие механизмы с нижней планкой снабжались возвратными пружинами, обеспечивающими автоматическое защёлкивание затвора. По популярности у рамки Пёрде соперников нет почти полтора века.

Илл. 7: Варианты управления рамкой Перде:

а) нижним рычагом Д. Перде (thumb hole underlever) второго образца;

б) верхним поворотно-скользящим ключем треугольной формы Вестли Ричардса (Westley Richards rotary-sliding toplever, ВР №2623, 1864);

в) боковым ключем (sidelever);

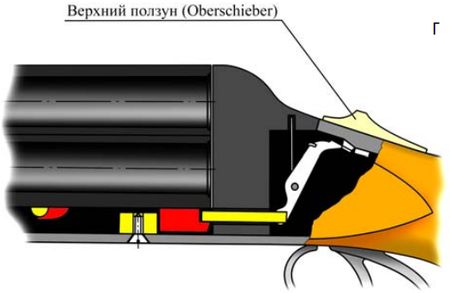

г) верхним ползуном (oberschieber) на хвостовике коробки;
