Прототип Ла-5 представлял собой комбинацию 14-цилиндрового мотора воздушного охлаждения М-82 и планера истребителя ЛаГГ-3.

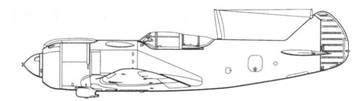

Прототип Ла-5

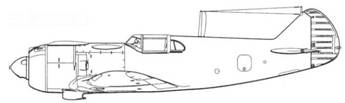

Ла-5 серийный

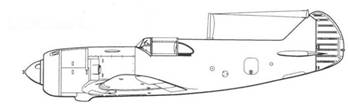

Ла-5Ф

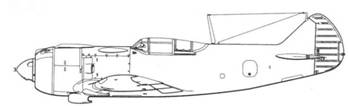

Ла-5ФН

Ла-5 УТИ

Ла-5 «206»

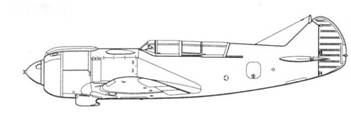

Ла-7

Ла-7 трехпушечный

Ла-7Р

Ла-7 УТИ

< image l:href="#" />

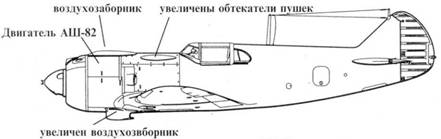

Воздухозаборник нагнетателя Ла-5 раннего выпуска практически не отличается от аналогичного устройства истребителя Ла-5ФН, но Ла-5 имел фонарь кабины, аналогичный (за исключением козырька) фонарю ЛаГГ-3 66-й серии.

Первым переделал ЛаГГ-3 под М-82 Гудков — под его руководством в августе 1941 г. к планеру серийного истребителя пристыковали носовую часть от Су-2. Самолет получил обозначение Гу-82, на нем в сентябре-октябре 1941 г. в НИИ ВВС А.И.Никашин совершил несколько полетов, но из-за эвакуации испытания прервались и больше не возобновлялись; не была закончена и постройка второго экземпляра Гу-82.

Между тем отзывы о ЛаГГе с фронта шли не лестные: истребитель уступал по характеристикам и Мессершмитту, и Яку. Появились объективные и субъективные причины снятия ЛаГГа с серийного производства, по крайней мере, на части заводов. В конце октября 1941 г. в Новосибирск на завод № 153 — второе по мощности предприятие, выпускавшее ЛаГГи, — было эвакуировано ОКБ Яковлева. Молодой энергичный зам. наркома предпринял меры по организации на заводе производства истребителей Як-7. В январе 1942 г. вышло постановление ГКО о выпуске на заводе Яков вместо истребителей ЛаГГ. Постановление готовилось в декабре 1941 г., Сталин намеревался переключить на Яки и Горьковский завод. К счастью, выпуск ЛаГГов на заводе N 21 отстоял нарком Шахурин, но ему удалось добиться лишь отсрочки до тех пор, пока Яковлев не наладит изготовление Як-7 в Новосибирске. Дабы отстоять серийный завод, а значит и само КБ, Лавочкину следовало резко улучшить летные характеристики ЛаГГ-3. Радикально их улучшить можно было лишь заменой двигателя. Лавочкин получил чертежи на М-82 непосредственно от Швецова, но ставку делал на перспективный двигатель Климова М-107, тем более что задел по ЛаГГ-3 с М-107 уже имелся: один самолет был построен, и зимой 1942 г. начались его испытания. В ходе полетов букет недостатков М-107 проявился в полной мере — двигатель имел слишком теплонапряженный режим. Надо сказать, с этим мотором хлебнул неприятностей и Яковлев, пытавшийся ставить его на свои самолеты.

К возможности установки М-82 на ЛаГГ Лавочкин относился скептически, считая, что лобастый двигатель не удастся состыковать с фюзеляжем без существенной переделки планера, а переделка — это время, которого нет. Основная проблема заключалась в сопряжении двигателя и фюзеляжа; мотор М-82 имел диаметр 1260 мм, в то время как «родной» мотор водяного охлаждения М-105 имел максимальную ширину 777 мм. Кроме того, М-82 весил на 250 кг больше, чем М-105, но мощность М-82 была гораздо больше, чем у М-105 (1676 л.с. против 1100 л.с.).

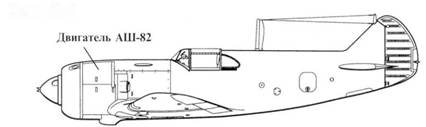

Прототип Ла-5

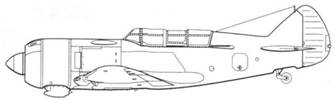

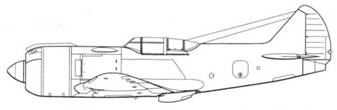

Серийный Ла-5

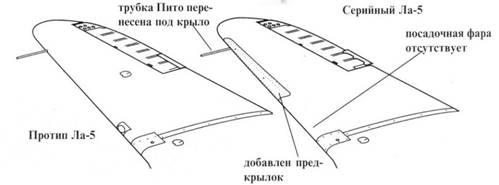

крыло

кабина ранних Ла-5

кабина поздних Ла-5

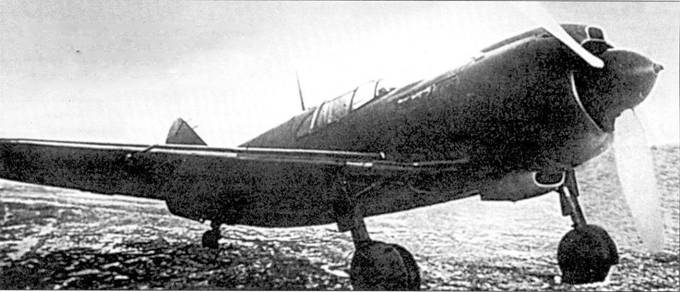

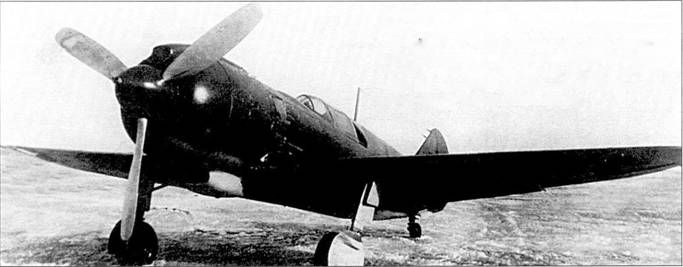

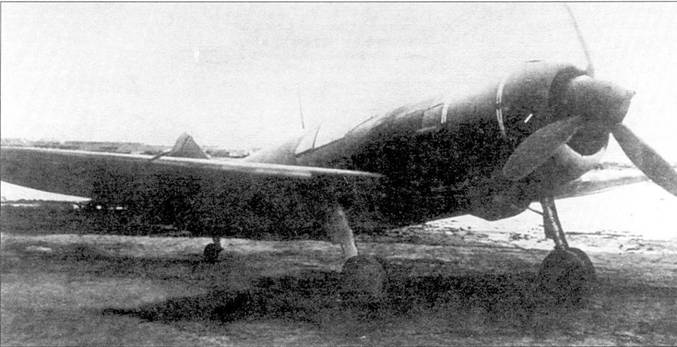

Обратите внимание на двухсегментные щитки основных опор Ла-5 раннего выпуска, на более поздних машинах верхний сегмент отсутствовал, а вся опора закрывалась одним щитком. Кроме того, отсутствует небольшая мачта для крепления лучей проволочной антенны ни киле самолета, проволока закреплена непосредственно на передней кромке вертикального оперения.

Летчики 159-го истребительного авиаполки готовятся к боевому вылету, Кубань, май 1943 г. Самолет с бортовым номером «60» красного цвета принадлежит эскадрилье «Валерий Чкалов».

Полевой аэродром в районе Белгорода, лето 1943 г. На переднем плане Ла-5 с необычно окрашенным черно-желтым коком винта, на втором самолете кок полностью желтый. Обратите внимание на логотип «Ф», нанесенный на капот двигателя.

Инициатором работ по установке М-82 на ЛаГГ стал заместитель Лавочкина С.М.Алексеев. Ему удалось убедить Главного провести прикидки по ЛаГГу с М-82 и получить в свое распоряжение двух конструкторов — начальника бригады вооружения Ивана Артемовича Шабанова и начальника моторной бригады Константина Ивановича Слепнева. Виды на М-107 имел Яковлев, и он смог заполучить оба только что изготовленных доработанных мотора (один предназначался для установки на Як, второй — на ЛаГГ), оставив конструкторов ЛаГГа «с носом». В то же время в ответ на просьбу Лавочкина (точнее Алексеева) прислать макетный М-82 Швецов предоставил два новеньких двигателя вместе с механиками. Окончательное решение по установке мотора воздушного охлаждения на истребитель, по воспоминаниям Алексеева, опубликованным в журнале «Мир Авиации», принималось в необычной обстановке. Все ведущие специалисты КБ во главе с Лавочкиным собрались в цехе вокруг «безмоторного» планера ЛаГГа, к которому на талях подвели М-82. Стали смотреть: оказалось, что лишние 250 кг массы мотора на центровку, как ни странно, влияют мало — устранить смещение центра тяжести вперед вполне можно за счет переноса некоторого оборудования в хвостовую часть фюзеляжа. Плавно состыковать «головастый» двигатель с узким фюзеляжем получалось путем наложения фальшбортов.
