Номер 6 (69) за 2006 год журнала «Бронеколлекция» — приложения к журналу «Моделист-конструктор». В номере рассказывается об истории создания и конструкции тяжёлого танка КВ.
ИСТОРИЯ СОЗДАНИЯ

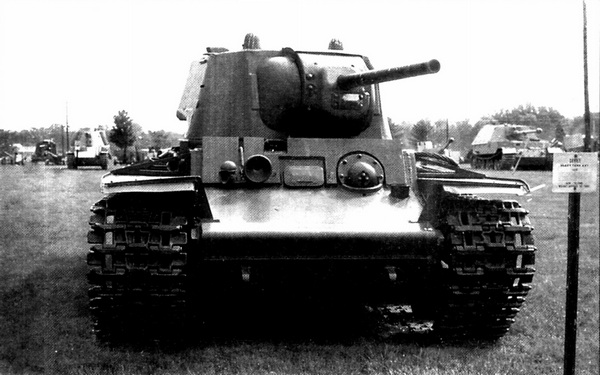

Тяжёлый танк КВ-1 в экспозиции военного музея на Абердинском полигоне в США.
История создания тяжёлого танка КВ не совсем обычна. В отличие от большинства других боевых машин, включая и ровесника КВ — Т-34, спроектированных по заказу военных, этот танк разрабатывался исключительно в инициативном порядке. Дело было так…
В августе 1938 года Комитет Обороны при СНК СССР принял постановление «О системе танкового вооружения». В этом документе содержалось требование менее чем за год — к июлю 1939 года — разработать новые образцы танков, у которых вооружение, броня, скорость и проходимость развивались бы комплексно и полностью отвечали условиям будущей войны. К созданию тяжёлых танков были подключены ленинградские заводы — Кировский и № 185 им. С. М. Кирова. На первом разрабатывался танк СМК, на втором — Т-100 (см. «Бронеколлекцию» № 1 за 2002 г.). До августа 1938 года заводы, не имея договоров на производство новых машин, вели только эскизное проектирование. Полным ходом работы развернулись лишь после принятия вышеупомянутого постановления, поскольку в нём определялись тактико-технические требования и устанавливались сроки изготовления (по СМК — к 1 мая 1939 года).
В октябре 1938 года в СКБ-2 Кировского завода прибыла группа слушателей Военной академии моторизации и механизации РККА для работы над дипломным проектом. В качестве темы диплома им поручили разработку эскизного проекта машины с одной башней, но в рамках ТТТ к танку СМК.
Общее руководство проектированием возглавили инженеры СКБ-2 Л. Е. Сычёв и А. С. Ермолаев. Отдельными работами руководили Слуцман (приводы управления), К. Е. Кузьмин (корпус), Н. Ф. Шашмурин (трансмиссия), С. В. Федоренко (вооружение). Между дипломниками обязанности были распределены следующим образом: общей компоновкой и вооружением занимались Б. П. Павлов и В. К. Синозерский, ходовой частью — Г. А. Турчанинов, сервоприводами и моторной группой — Л. Н. Переверзев, планетарной трансмиссией — С. М. Красавин и Шпунтов.
Последним, кстати, в процессе проектирования пришлось заниматься даже своего рода промышленным шпионажем. Дело в том, что в ходе работы над планетарной трансмиссией выяснилось, что в СКБ-2 нет никаких исходных материалов для проектирования. Поэтому в ноябре 1938 года Красавин и Шпунтов были командированы на НИБТПолигон в Кубинку, где в это время проводились испытания чехословацкого танка S-II-a (LT-35).
С помощью командования полигона и выделенной группы рабочих они тайно ознакомились с боевой машиной во время нахождения её ночью на стоянке в парке (днём она проходила испытания с чешским экипажем). В результате при проектировании тяжёлого танка была частично заимствована схема планетарной трансмиссии S-II-a — шестиступенчатая коробка передач с реверсом.
9 декабря 1938 года на заседании Комитета Обороны рассматривался проект танка СМК, который был утверждён для изготовления в двухбашенном варианте. Предполагалось построить для испытаний два экземпляра. Но присутствовавшие на этом заседании начальник СКБ-2 Ж. Я. Котин и директор Кировского завода И. М. Зальцман предложили спроектировать и изготовить вместо второго экземпляра СМК однобашенный тяжёлый танк. После всестороннего обсуждения приняли решение «спроектировать и изготовить однобашенный тяжёлый танк, соответствующий по тактико-технической характеристике двухбашенному танку СМК».

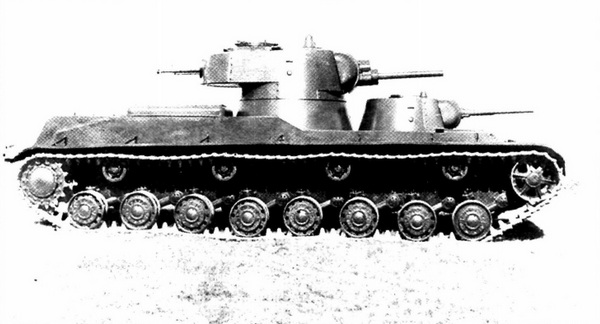

Опытный образец тяжёлого танка СМК.
Тактико-технические требования к новой машине и разрешение на её изготовление были утверждены решением Комитета Обороны при СНК СССР № 45сс от 27 февраля 1939 года.
По сравнению с СМК на новом танке предполагалось увеличить толщину брони бортов и кормы корпуса и башни за счёт сокращения общей длины машины. Проектирование силовой установки предполагалось вести под два типа двигателей — бензиновый М-17Ф мощностью 660 л.с. и дизель В-2Ф мощностью 580 л.с. Коробка перемены передач также разрабатывалась в двух вариантах — планетарная и обычная. Вооружение новой боевой машины, несмотря на наличие только одной башни, должно было быть как у танка СМК: 76-мм и 45-мм пушки, два пулемёта ДТ и крупнокалиберный ДК.
К проектированию танка, получившего название КВ («Клим Ворошилов»), Кировский завод приступил 1 февраля 1939 года, не дожидаясь утверждения ТТТ. Ведущим конструктором проекта назначили Н. Л. Духова. Кроме него, в группу вошли инженеры-конструкторы Е. П. Дедов, В. А. Козловский, П. С. Тарапатин, В. И. Торотко, А. С. Шнейдман. Технический проект группа Духова завершила в течение месяца, широко использовав конструкторские решения по корпусу, башне, вооружению, подвеске и многое другое из того, что было заложено в дипломный проект слушателей ВАММ, которых после защиты диплома в марте 1939 года направили на работу в СКБ-2, где они принимали активное участие в проектировании КВ.
В целом новый танк получился короче СМК на 2 м и ниже на 0,5 м. По предварительным расчётам его масса должна была составить 47 т, то есть на 8 т меньше, чем у СМК.

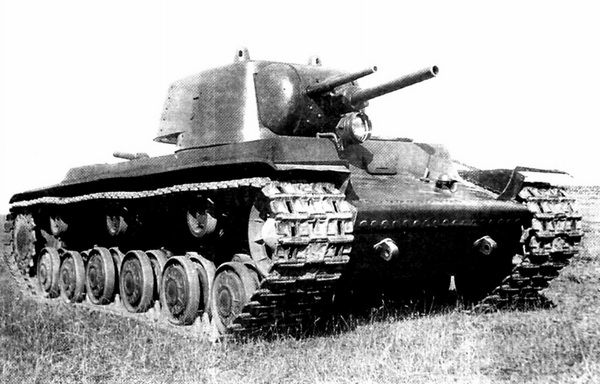

Первый опытный образец танка КВ перед отправкой на НИБТПолигон. Сентябрь 1939 года.
Корпус танка разрабатывался при участии старейшего конструктора Кировского завода К. Е. Кузьмина и инженера-конструктора С. В. Мицкевича. Корпус планировалось выполнить сварным. В самых ответственных местах сварные швы усиливали гужонами.
Особые трудности встретились при проектировании системы охлаждения двигателя. Пришлось обратиться к опытному инженеру-турбинисту Н. М. Синёву, руководившему турбинным СКБ-1 на Кировском заводе. Под его руководством, с участием инженеров Е. П. Дедова, Г. А. Михайлова, А. Н. Стеркина была создана довольно удачная конструкция ребристого радиатора. Его производство организовали тут же, в опытном цехе.
Непросто давалось обеспечение необходимых тяговых свойств тяжёлого танка. Ведущий конструктор Ф. А. Маришкин с группой инженеров, в которую входили Н. Т. Федорчук, А. Д. Гладков, В. А. Козловский, М. И. Креславский, Г. А. Турчанинов, сумели в короткий срок создать достаточно работоспособную трансмиссию. В ходе конструирования наиболее нагруженного узла трансмиссии — бортового редуктора — А. Д. Гладков впервые в отечественном танкостроении применил планетарный ряд, обеспечив компактность этого узла и его надёжную работу.
