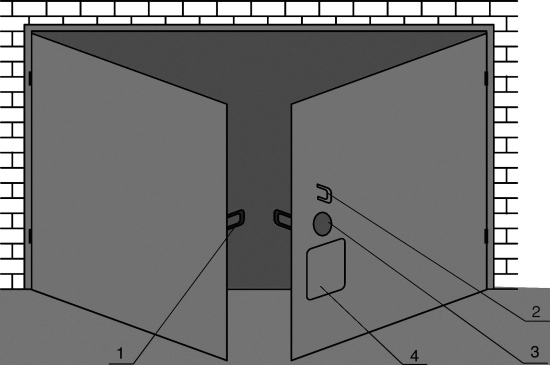

Автоматические гаражные ворота с дистанционным управлением хоть и дороже обычных, однако, их преимущества неоспоримы. Не зря, завоевав весь мир, и у нас появились гаражи с автоматическими воротами, которые открываются из машины простым нажатием кнопки дистанционного управления. Автоматика не только открывает ворота, но и включает освещение, что избавляет от необходимости отыскивать в темноте выключатель. Кроме того, такие ворота безопасны, а открываются и закрываются бесшумно.

Ворота из оцинкованной горячим способом листовой стали можно приобрести в комплекте с электрическим приводным механизмом. В этом случае самостоятельные работы сводятся к монтажу и отладке закупленного оборудования.

Рис 4.1.7.4. Подъемно-поворотные ворота конструкции М. Згута и А. Иконникова

Единственным недостатком таких ворот является их цена. Отсюда и стремление многих умельцев изготовить гаражные ворота подъемно-поворотного типа своими руками. Свое решение этой технической задачи предлагают М. Згути А. Иконниковиз Рязанской области.

Естественно стремление, чтобы при относительной простоте изготовления створка подъемных ворот, вес которой вразличных исполнениях может достигать 250 кг, не требовала больших усилий при перемещении. Решено было ориентироваться на компенсирующие грузы. Створку можно уравновесить частично или полностью с помощью рычага с соответствующей массой на конце (поз. а на рис. 4.1.7.4). Чем длиннее рычаг, тем меньшим весом контргруза можно обойтись и тем меньшей окажется суммарная нагрузка на опоры оси поворота. Трудность, однако, заключается в том, что высота гаража обычно невелика и применить длинный рычаг в таких условиях невозможно.

Казалось бы, естественная попытка установить рычаг с контргрузом под некоторым углом к створке ворот приводит к тому, что равновесие будет только в одном, вполне определенном положении, а отклонение от этого положения потребует усилия тем большего, чем сильнее это отклонение (поз. б на рис. 4.1.7.4).

Мы сочли целесообразным применить схему с изогнутым коромыслом, но с перекатывающимся грузом (поз. в на рис. 4.1.7.4). При частично прикрытой створке, которую нетрудно закрыть полностью, груз располагается поблизости от оси вращения створки, а при полностью раскрываемой створке он максимально удаляется к концу рычага. Стоит освободить запоры, истворка самаприоткрывается примерно на 15° . После этого створку с небольшим усилием продолжают открывать и при 40–45° груз перекатывается к концу рычага, вследствие чего происходит самопроизвольное почти полное открытие ворот.

В реально сделанной конструкции створка ворот размером 2200x 2000 мм сварена из стального уголка 45x 45 мм так, что образуется рама с ребрами. К этому каркасу приварена листовая сталь толщиной 1,5 мм. К верхней части створки приварена дюймовая труба. Ее торцы снабжены заглушками, в которые входят болты 12 мм. Болты ввернуты в уголки, образующие коробку ворот.

Рычаг представляет собой дюймовую трубу, изогнутую или сваренную коленом, что дает возможность разместить груз сбоку у самой стены гаража. Сверху к свободному концу рычага приварен пруток 8 мм, по которому может кататься ролик контргруза. Этот ролик сделан точеным с ручьем. Сам рычаг, чтобы несколько разгрузить каркас створки, проходит по ее диагонали.

В целях страховки с левой стороны створки предусмотрен «ломающийся» упор, который фиксируется при полном открытии. Изготовлен он из трубы 3/4''. Чтобы подобрать его членение, нужно назначить на коробке и створке ворот точки установки шарниров упора, затем отрезком веревки при открытой створке отмерить ее длину, после чего закрыть створку. Сохраняя точки шарниров,надо определить место сгиба с таким расчетом, чтобы упор в сложенном виде занимал желательное положение. В точке сгиба упора к одному его колену приварен хомут, в силу чего точка сгиба оказывается отнесенной за нейтраль. Благодаря этому исключается самопроизвольное складывание упора. В нашей конструкции запоры находятся внутри гаража, а снаружи оказывается гладкая створка.

Даже при наличии гаража крайне желательна на загородном участке еще и открытая автостоянка и причин тому достаточно много. Например, приезд гостей, которым где-то нужно поставить свой автомобиль, дабы не мешать прочему населению, каковую вредную привычку можно наблюдать повсеместно. Или гараж понадобился в качестве мастерской для производства каких-либо работ, а при наличии в нем авто это становится просто не реальным. Наконец, потребовалось завести и пусть даже временно складировать в защищенном от атмосферных влияний месте сколько-нибудь значительные объемы стройматериалов, для чего гараж является идеальным вариантом.

Можно, конечно, постоять и «на травке», но даже при небольшом уклоне в сырую погоду на глинистой почве это мгновенно становится проблемой. Возникают и еще вопросы, например: куда девать глину, образующуюся при различных хозяйственных и строительных работах на участке? Избавляться от нее зачастую — дело хлопотное, а ведь можно использовать ее, что называется, во благо, в частности, для строительства автостоянки.

Вот реальный случай. Еще до начала рытья колодца была запланирована автостоянка, побочной целью строительства которой было желание избавиться как от вынимаемого грунта, так и от накопившихся строительных отходов. Именно эти отходы в первую очередь легли в основание будущей площадки и изначально определили ее контур. При рытье колодца на имеющем уклон участке глина была выложена клином, имеющим обратный исходному уклон. Клин был обрамлен образовавшимися при реорганизации другого участка обломками бетона, утилизация которых также представляла проблему.

Поскольку давно известно, что перед использованием глины в дело ее крайне желательно выдержать зимой в валках на природе, подготовленная таким образом площадка была оставлена «до будущей весны». На следующий год глина действительно уплотнилась под влиянием атмосферных явлений и первичное трамбование существенно упростилось, а результат и явился исходным полем для дальнейшей работы (фото 4.1.8.1).

Работа была начата с засыпки всей рабочей площади песком с проливкой водой и, естественно, с трамбованием (фото 4.1.8.6).
