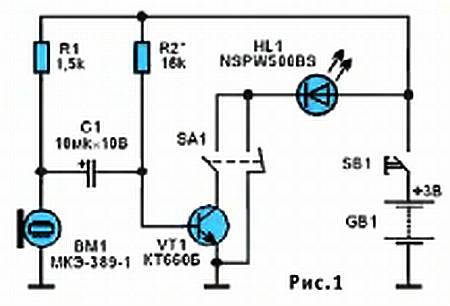

При использовании по своему прямому назначению, в качестве фонаря, светодиод HL1 посредством нормально-замкнутого контакта переключателя SA1 получает (при нажатой «кнопке» SB1) полное напряжение батарейки питания GB1. Переключение контактов SA1 вводит светодиод в коллекторную цепь транзистора VT1, на базу которого подается электрический сигнал, модулированный электретным микрофоном ВМ1. Чтобы упростить устройство, обеспечив эффективную модуляцию, использован один транзистор с достаточно высоким коэффициентом передачи тока. В источнике питания лучше применить два 1,5-вольтовых гальванических элемента типа LRO3.

Приемное устройство (рис. 2) содержит специализированную микросхему-усилитель DA1 типа К174УН5.

К ее входу подключен светосигнальный датчик — фоторезистор R2, а выход нагружен динамической головкой ВА1 мощностью от одного до нескольких ватт с сопротивлением звуковой катушки от 4 до 8 Ом. Питание приемника рассчитано на сетевой адаптер, но можно использовать и гальваническую батарею из 8 элементов, от которой в режиме ожидания будет потребляться ток около 30 миллиампер.

В таком режиме фотодатчик R2 затемнен, его электрическое сопротивление велико, и ток через делитель R1, R2 очень мал. Когда в «глазок» фотодатчика светит фонарь-передатчик, сопротивление фоторезистора R2 резко снижается, возникает падение напряжения на элементе R1. Модулированный звуками речи свет диода передатчика соответственно изменяет сопротивление фотоприемника R2 и уровень переменного напряжения, поступающего с R1 через конденсатор С2 на вход домашнего усилителя. Чтобы при односторонней связи узнать, воспринято ли в доме обращение посетителя, приемная сторона имеет простейший сигнализатор-ответчик в виде «цветного» светодиода HL1, помещенного рядом с фотодатчиком R2. Нажимая «кнопку» SB1 в течение нескольких секунд, вы известите посетителя о том, что его слышите.

Регулировка комплекса связи весьма проста — подбором номинала резистора R2 у передатчика следует установить такой режим транзистора VT1, когда на приемной стороне сигнал звучит наиболее громко и четко. Для настройки на место указанного резистора можно временно присоединить переменный с сопротивлением порядка 30 килоом.

Полезно ввести в схему домашнего усилителя регулятор громкости; с этой целью постоянный резистор R1 замените переменным с полным сопротивлением 3… 4 килоома.

Такая мера позволит держать дежурящий усилитель на максимальной громкости в расчете на возможное удаление от звукоизлучателя ВА1.

Ю. ПРОКОПЦЕВ
