Рисунок 3.25. Блеск и нищета круговых диаграмм. Какой автомобиль экономичнее – Audi или Toyota? Как тут разобрать…

Очевидно, что представление данных в виде секторов – не самая удачная идея, поскольку сравнить расход бензина между разными моделями невозможно, а обилие цветов делает график совершенно нечитаемым. В нашем случае гораздо удобнее использовать старую добрую столбчатую диаграмму. Для создания нового графика необходимо выделить диапазон с данными, включая заголовки, после чего выполнить команду «Вставить – Диаграмма». В появившемся окне из обширного списка графиков выберем сначала тип диаграммы (столбцы), а затем нужный подтип. В подтипе можно отдать предпочтение объемным или плоским столбцам, а также решить, отображать ли данные соседних диапазонов друг на друге (накопительным итогом) или располагать рядом для сравнения (рис. 3.26).

Рисунок 3.26. Окно настройки диаграммы. Большинство параметров можно впоследствии изменить

Кроме собственно выбора типа у нас все еще есть возможность изменить диапазон выборки – для этого достаточно щелкнуть на поле ввода «Диапазон данных», а затем перенести курсор мыши обратно в таблицу и выделить нужную область. Также в форме создания графиков присутствует группа полей «Ярлыки». Она служит для настройки названия диаграммы, подписей осей и легенды. На основе богатого личного опыта работы с различного рода диаграммами рекомендую заниматься «наведением лоска» в самую последнюю очередь – гораздо важнее, чтобы сама диаграмма отображалась правильно, а подписи осей и легенду всегда можно отредактировать позже. Группа полей «Ось» позволяет указать максимальное и минимальное значение на вертикальной оси. Это тонкий момент – классическим примером манипуляции данными служит установка слишком большого диапазона. В результате значения, отличающиеся друг от друга на значительную величину, кажутся равными – разница просто нивелируется выбранным масштабом! Если для созданного нами примера указать в качестве нижней границы 0, а верхней – расход бензина в 500 литров, то мы увидим достаточно невыразительный график, судя по которому расход бензина разных автомобилей практически не отличается (рис. 3.27).

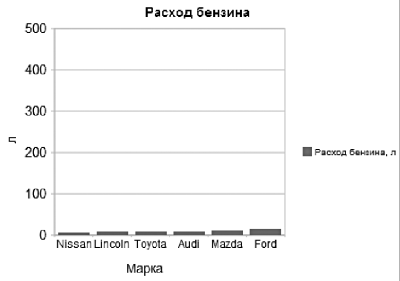

Рисунок 3.27. Почти никакой разницы!

Есть и обратный трюк: при необходимости показать значительный перевес одного показателя над другим их отсчет (нижнюю границу) начинают не от нуля, а от значения, близкого обоим. Смотрите – вот так можно показать преимущества машины, сжигающей 11,2 литра топлива, над автомобилем с расходом ровно 11 литров на 100 километров (рис. 3.28).

Рисунок 3.28. Как с помощью настройки диаграмм можно сделать из мухи слона

Не используйте «визуальные игры» в своих документах и не попадайтесь на подобные уловки сами. В нашем же случае после выбора типа диаграммы и дополнительных настроек на экране возникнет вот такая предельно честная и объективная «лесенка» (рис. 3.29).

Рисунок 3.29. Все без обмана – столбчатая диаграмма

Кстати, щелкнув по любому столбцу, можно получить исчерпывающую информацию о выбранном значении, появляющуюся в виде всплывающего облачка.

Какие еще виды диаграмм доступны? Когда количество строк невелико, можно использовать линейные диаграммы – в сущности, это тот же столбчатый график, «повернутый» на девяносто градусов. Для длинной временной последовательности, где нет нужды в сортировке, удобно использовать линейную диаграмму. Однако на представленных типах графиков возможности Таблиц не заканчиваются. Английское слово gadget (гаджет) обычно означает небольшое электронное устройство: сотовый телефон, карманный компьютер, ноутбук. Но в случае электронных таблиц Google это еще и дополнительная встраиваемая функциональность, с помощью которой наращиваются возможности пакета по представлению данных. В гаджетах изначально заложены более сложные способы отображения информации: стрелочные приборы, карты, кластерные графики. Хотите посмотреть? Раз уж сквозной темой главы являются автомобили, давайте создадим еще одну таблицу. В нее образцовый владелец автомобиля загадочной марки ABC скрупулезно заносил затраты на запасные части своего железного коня, а также средний расход бензина (рис. 3.30).

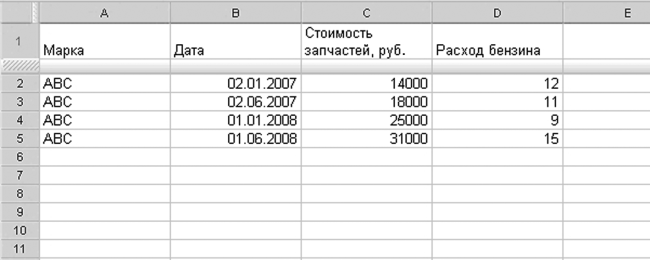

Рисунок 3.30. Просто еще одна таблица

Чтобы получить представление о широких возможностях гаджетов, создадим на основе этих данных так называемую динамическую схему. Выделим весь диапазон таблицы, а затем в пункте «Вставить – Гаджет» перейдем в группу «Диаграмма» и выберем пункт «Динамическая схема». В окне настроек укажем только название – диапазон уже должен находиться там. Что мы получим в итоге? Живой, изменяющийся во времени график, быстро показывающий при нажатии на кнопку «Play» изменение расхода бензина, а также удорожание запчастей и общую инфляцию в стране (рис. 3.31)!

Рисунок 3.31. Красивый гаджет получился, правда? А бегунок в нижней части экрана можно двигать. Попробуйте сами!

Машин, а значит, и движущихся точек может быть несколько – гаджет автоматически отобразит перемещение каждой из них, на ходу интерполируя все промежуточные значения. Попробуйте показать такой график знакомым. Судя по моему опыту, на людей, не знакомых с динамическими диаграммами, подобная «анимация» производит неизгладимое впечатление.

Иногда данных у нас нет. Совсем! Но мы знаем, как их получить, – о них нужно просто спросить у людей. Они сами с удовольствием дадут нам всю необходимую информацию. Думаю, становится понятно, что речь идет о всевозможного рода опросах и анкетах. Куда поехать на загородный пикник? Какой фильм достоин просмотра? Кто я по типу личности? Для ответа на эти вопросы воспользуемся удобным инструментом массового сбора данных под названием «Формы». С его помощью можно создавать удобные для вноса информации страницы, которые после их заполнения участниками превращаются в обычные строки таблицы, доступные для редактирования и анализа. Вот так выглядит типичная форма опроса (рис. 3.32).
