Таблица страниц самого верхнего уровня называется глобальным каталогом страниц (page global directory, PGD). Таблица PGD представляет собой массив элементов типа

. Для большинства аппаратных платформ тип соответствует типу . Записи в таблице PGD содержат указатели на каталоги страниц более низкого уровня, PMD.

Каталоги страниц второго уровня еще называются каталогами страниц; среднего уровня (page middle directory, PMD). Каждый каталог PMD — это массив элементов типа

. Записи таблиц PMD укалывают на таблицы РТЕ (page table entry, запись таблицы страниц).

Таблицы страниц последнего уровня называются просто таблицами страниц и содержат элементы типа

. Записи таблиц страниц указывают на страницы памяти.

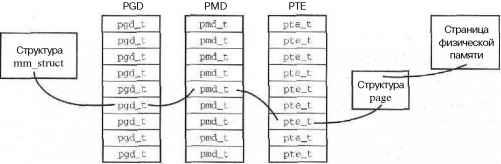

Для большинства аппаратных платформ поиск в таблицах страниц выполняется аппаратным обеспечением (по крайней мере частично). При нормальной работе аппаратное обеспечение берет на себя большую часть ответственности по использованию таблиц страниц. Однако для этого ядро должно все настроить так, чтобы аппаратное обеспечение могло нормально работать. На рис. 14.1 показана диаграмма того, как происходит перевод виртуального адреса в физический с помощью таблицы страниц.

Рис. 14.1. Таблицы страниц

Каждый процесс имеет свои таблицы страниц (разумеется, потоки эти таблицы используют совместно). Поле

дескриптора памяти указывает на глобальный каталог страниц. Манипуляции с таблицами и прохождение по ним требуют захвата блокировки , которая также находится в соответствующем дескрипторе памяти.

Структуры данных, связанные с таблицами страниц, сильно зависят от аппаратной платформы и определены в файле

.

Поскольку практически каждое обращение к страницам виртуальной памяти требует определения соответствующего адреса физической памяти, производительность операций с таблицами страниц является очень критичной. Поиск всех этих адресов в памяти должен всегда выполняться очень быстро. Чтобы посодействовать этому, большинство процессоров имеют буфер быстрого преобразования адреса (translation lookaside buffer, или TLB), который работает, как аппаратный кэш отображения виртуальных адресов на физические. При обращении к виртуальному адресу процессор вначале проверяет, не кэшировано ли это отображение в TLB. Если обращение в кэш было удачным, то сразу же возвращается физический адрес. В противном случае поиск физического адреса выполняется с помощью таблиц страниц.

Несмотря на это, управление таблицами страниц все же остается критичной и развивающейся частью ядра. Изменения в ядре 2.6 включают выделение частей таблиц страниц не в области верхней памяти. В будущем, вероятно, появится возможность совместного использования таблиц страниц с копированием при записи. В такой схеме таблицы страниц будут совместно использоваться родительским и порожденным процессами даже после выполнения вызова

. Если же родительский или порожденный процесс изменит некоторую запись таблицы страниц, то будет создана копия этой записи, и эти процессы больше не будут совместно использовать данную запись. Совместное использование таблиц страниц позволит устранить затраты, связанные с копированием таблиц страниц при вызове .

В этой главе была рассмотрена абстракция виртуальной памяти, которая предоставляется каждому процессу. Было рассказано, как ядро представляет адресное пространство процесса (с помощью структуры

) и каким образом ядро представляет области памяти внутри этого адресного пространства (). Также рассказывалось о том, как ядро создает (с помощью функции ) и удаляет (с помощью функции ) области памяти. Б конце были рассмотрены таблицы страниц. Так как операционная система Linux — это система с виртуальной памятью, то все эти понятия очень важны для понимания работы системы и используемой модели процессов.

В следующей главе рассматривается страничный кэш - общий кэш данных, который используется для выполнения страничных операций ввода-вывода и обратной записи страниц. Оставайтесь с нами!

В ядре операционной системы Linux реализован один главный дисковый кэш, который называется страничным (page cache). Назначение этого кэша — минимизировать количество дисковых операций ввода-вывода путем хранения в памяти тех данных, для обращения к которым необходимо выполнять дисковые операции, Эта глава посвящена рассмотрению страничного кэша.

Кэширование дисковых данных важно по двум причинам. Во-первых, доступ к диску выполняется значительно медленнее, чем доступ к памяти. Доступ к данным в памяти выполняется значительно быстрее, чем к данным на диске. Во-вторых, если к некоторым данным осуществлялся доступ, то с достаточно большой вероятностью к этим же данным в ближайшем будущем потребуется обратиться снова. Принцип, согласно которому операции обращения к некоторым данным имеют тенденцию группироваться друг с другом во времени, называется сосредоточенностью во времени (temporal locality). Сосредоточенность во времени гарантирует, что если данные кэшируются при первом доступе к ним, то существует большая вероятность удачного обращения в кэш к этим данным в ближайшем будущем.
